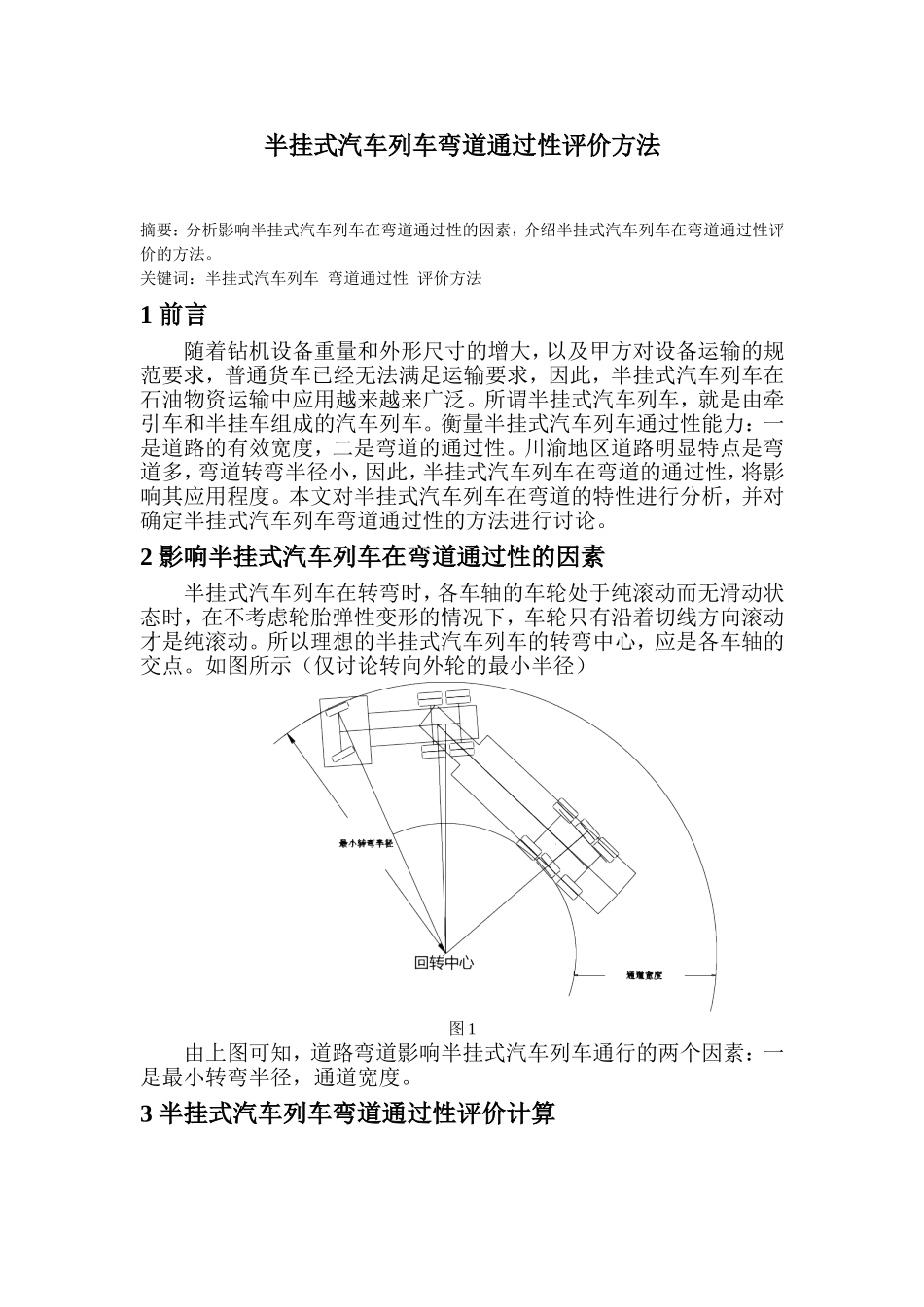

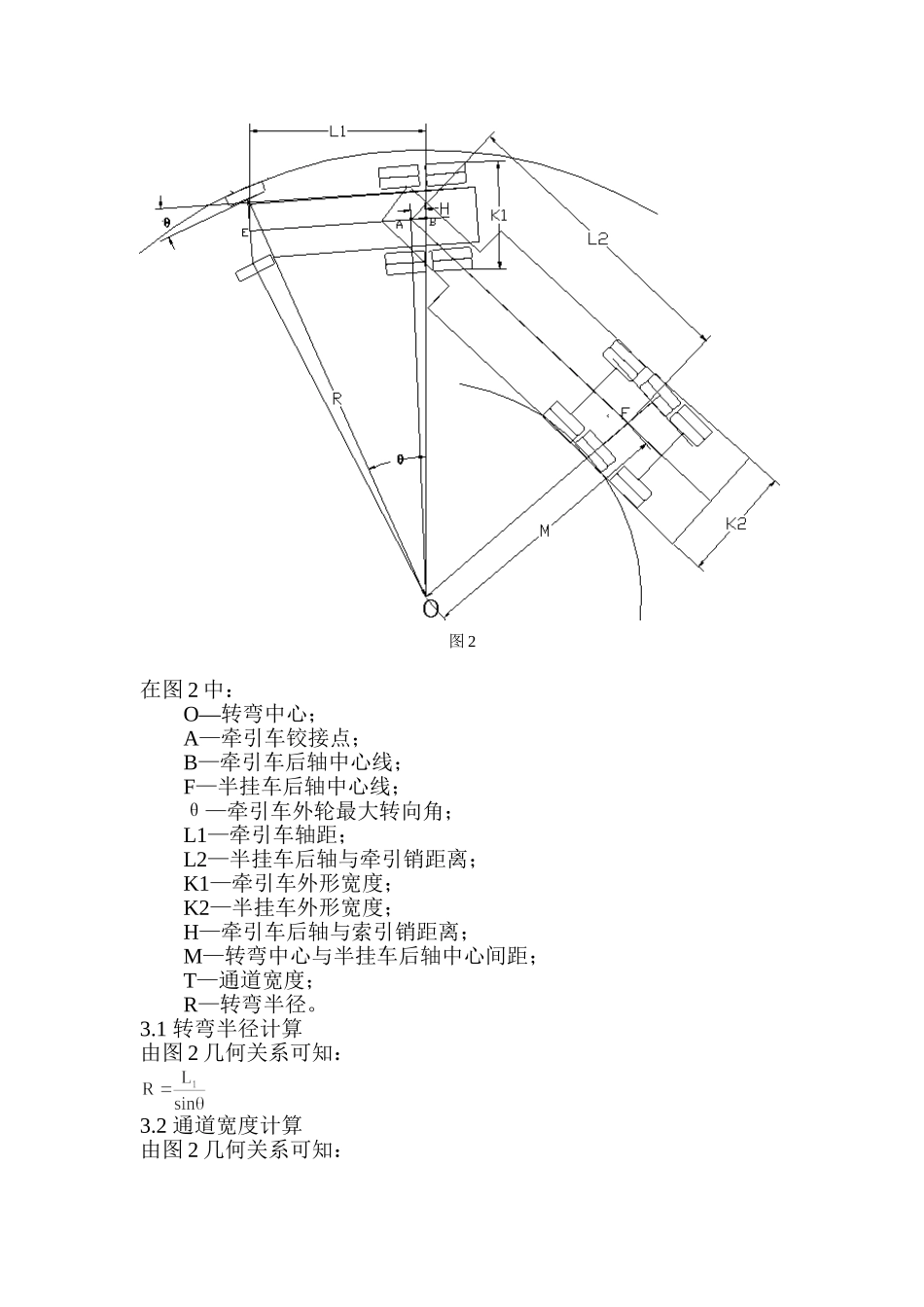

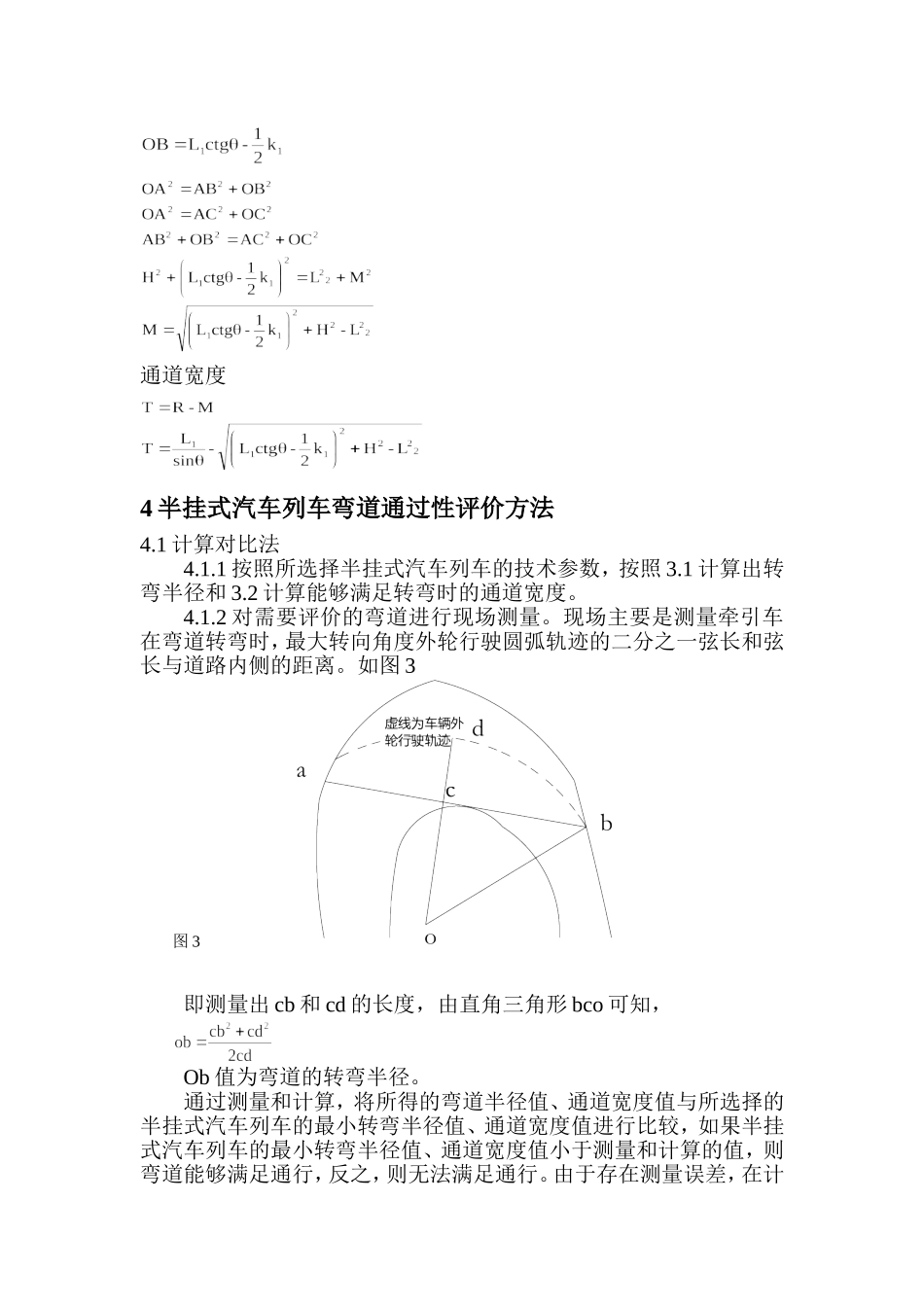

半挂式汽车列车弯道通过性评价方法摘要：分析影响半挂式汽车列车在弯道通过性的因素，介绍半挂式汽车列车在弯道通过性评价的方法。关键词：半挂式汽车列车弯道通过性评价方法1前言随着钻机设备重量和外形尺寸的增大，以及甲方对设备运输的规范要求，普通货车已经无法满足运输要求，因此，半挂式汽车列车在石油物资运输中应用越来越来广泛。所谓半挂式汽车列车，就是由牵引车和半挂车组成的汽车列车。衡量半挂式汽车列车通过性能力：一是道路的有效宽度，二是弯道的通过性。川渝地区道路明显特点是弯道多，弯道转弯半径小，因此，半挂式汽车列车在弯道的通过性，将影响其应用程度。本文对半挂式汽车列车在弯道的特性进行分析，并对确定半挂式汽车列车弯道通过性的方法进行讨论。2影响半挂式汽车列车在弯道通过性的因素半挂式汽车列车在转弯时，各车轴的车轮处于纯滚动而无滑动状态时，在不考虑轮胎弹性变形的情况下，车轮只有沿着切线方向滚动才是纯滚动。所以理想的半挂式汽车列车的转弯中心，应是各车轴的交点。如图所示（仅讨论转向外轮的最小半径）图1由上图可知，道路弯道影响半挂式汽车列车通行的两个因素：一是最小转弯半径，通道宽度。3半挂式汽车列车弯道通过性评价计算图2在图2中：O—转弯中心；A—牵引车铰接点；B—牵引车后轴中心线；F—半挂车后轴中心线；θ—牵引车外轮最大转向角；L1—牵引车轴距；L2—半挂车后轴与牵引销距离；K1—牵引车外形宽度；K2—半挂车外形宽度；H—牵引车后轴与索引销距离；M—转弯中心与半挂车后轴中心间距；T—通道宽度；R—转弯半径。3.1转弯半径计算由图2几何关系可知：3.2通道宽度计算由图2几何关系可知：通道宽度4半挂式汽车列车弯道通过性评价方法4.1计算对比法4.1.1按照所选择半挂式汽车列车的技术参数，按照3.1计算出转弯半径和3.2计算能够满足转弯时的通道宽度。4.1.2对需要评价的弯道进行现场测量。现场主要是测量牵引车在弯道转弯时，最大转向角度外轮行驶圆弧轨迹的二分之一弦长和弦长与道路内侧的距离。如图3图3即测量出cb和cd的长度，由直角三角形bco可知，Ob值为弯道的转弯半径。通过测量和计算，将所得的弯道半径值、通道宽度值与所选择的半挂式汽车列车的最小转弯半径值、通道宽度值进行比较，如果半挂式汽车列车的最小转弯半径值、通道宽度值小于测量和计算的值，则弯道能够满足通行，反之，则无法满足通行。由于存在测量误差，在计算比较时应考虑留足裕度。4.2现场模拟法4.2.1皮尺测量法在现场可以利用皮尺作为测量工具，初步判断半挂式汽车列车在弯道的通过性。方法为：①取牵引销至半挂车后轴长度，②皮尺前端由一名熟悉牵引车的人员牵住，皮尺后端由其它人员牵住，始终保持皮尺呈在线状态，③皮尺前端人员模拟索引车左轮或右轮行驶轨迹前行，皮尺后端人员沿着皮尺直线方向前行，④皮尺模拟半挂式汽车列车的左轮廓或右轮廓运动，观察皮尺是否在弯道上与其它障碍物发生干涉，以及皮尺后端人员的行走轨迹是否在道路范围以内。下图为皮尺模仿拖车左部在弯道运行的轨迹。图44.2.2模拟半挂车法根据半挂车的主要尺寸，制作一个轮廓尺寸与半挂车完全相同并且具有移动功能的车架，由牵引车牵引车架通过弯道来评价同型号半挂车在弯道的通过性，这种评价方法的优点是准确、直观、有效，最大的优点是弯道不符合通行条件不能通行时，可以对模拟半挂车移动，而不会影响正常交通秩序，但这种评价方法费用较高。4.2.3CAD制图模拟法4.2.3.1根据弯道评价半挂式汽车列车通过性通过现场勘察，测量需要评价弯道的数据，根据测量的数据，利用CAD精确制图的特点，绘制出弯道的形状。然后根据半挂式汽车列车的主要技术参数绘制出外廓尺寸。将绘制的半挂式汽车列车外廓图形放入已绘制的弯道图形中，按照半挂式汽车列车在弯道的运行轨迹，运用CAD编辑项中的复制、移动功能，绘制出半挂式汽车列车在弯道的运动轨迹图形，通过运动轨迹图形来评价半挂式汽车列车在弯道的通过性。下图为采用CAD制图法对半挂式拖车在某井场弯道的通过性评价方法。其中k为牵引销在弯道的运行轨迹，q点为半挂车牵引销位置，a、b、c分别为半挂车在弯道的位置。为了说明...
