glcc燃料油产品说明VIP免费

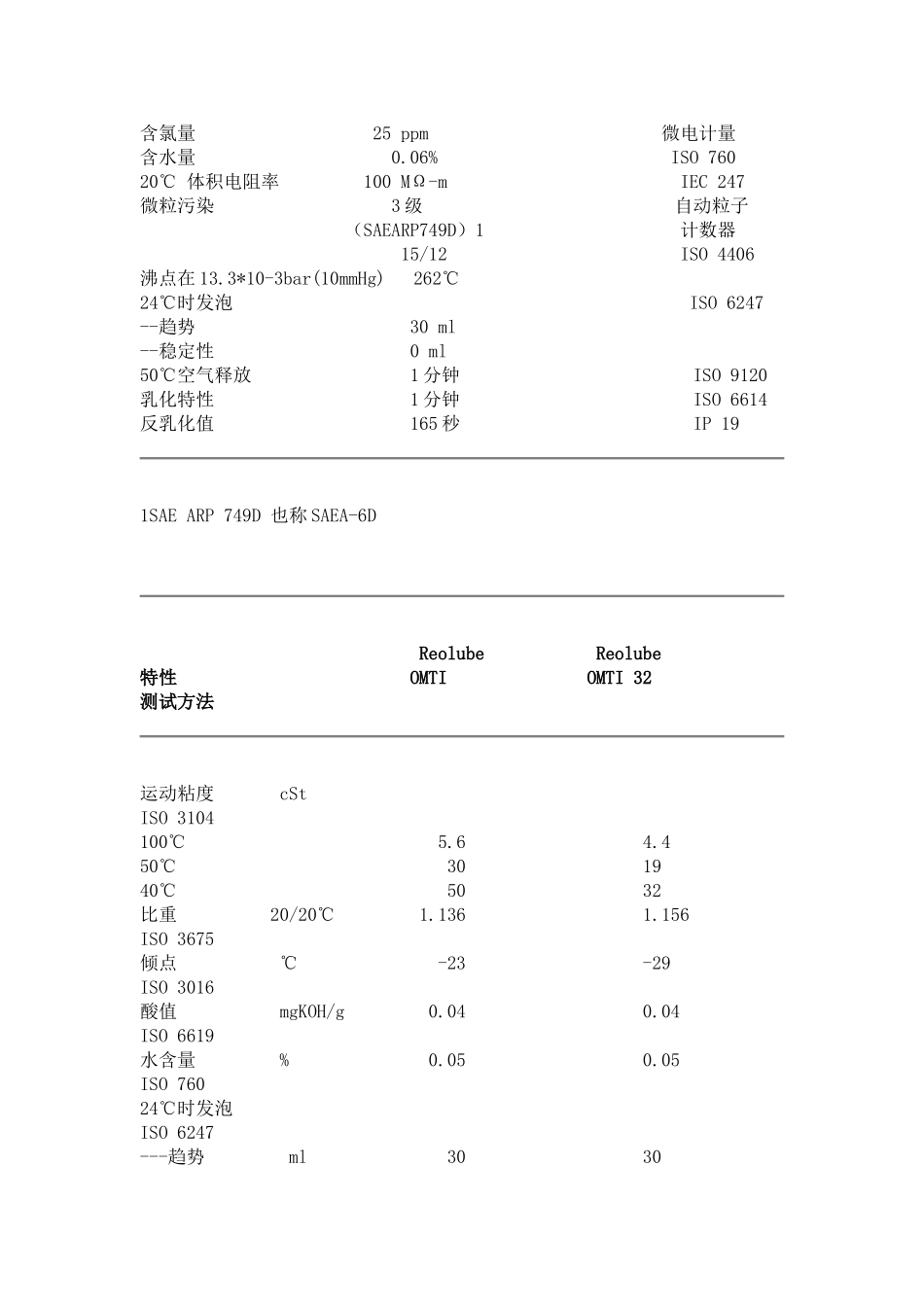

产品说明Reolube®Turbofluid46SJ是一种高性能防火液压油，其设计目的是用于汽轮机电液调节控制系统，包括应用于高精度伺服阀的各种系统。Reolube®Turbofluid46SJ是一种精选的二甲苯酚为基底的三芳基磷酸酯，配方有良好的氧化安定性。其物理性质，如发泡性、空气释放和防乳化性，也都控制在汽轮机制造厂规范要求的范围内。Reolube®Turbofluid46SJ也适于用作防火润滑剂，例如用于汽轮机和燃气轮机。Reolube®Turbofluid46SJ按"不易燃液压油"工厂协议标准6930生产并经过鉴定。它也符合HFDR型防火液压油ISO12922标准。OMTI抗燃油其取材及基本性能均同于46SJ，所不同之处是该油品运动粘度较高，为50mm2/s(40℃)，适用于俄罗斯机组。HYD-46B抗燃油由人工合成的三芳基磷酸酯制成，该产品由于空气释放值指标偏高约7-10分钟，油品容易老化，所以我们一般只建议使用在系统的冲洗和调试中典型性质下列各表所列数据是典型值，不代表规范极限值。抗燃油的工程和设计数据资料中另附有技术信息。性质Turbofluid46SJ试验方法运动粘度ISO3104--在100℃5.0mm2/s--在40℃43.4mm2/s--在20℃175mm2/s--在0℃1700mm2/s在20/20℃比重1.13ISO3675倾点-20℃ISO3016酸度值0.06mgKOH/gISO6619含氯量25ppm微电计量含水量0.06%ISO76020℃体积电阻率100MΩ-mIEC247微粒污染3级自动粒子（SAEARP749D）1计数器15/12ISO4406沸点在13.3*10-3bar(10mmHg)262℃24℃时发泡ISO6247--趋势30ml--稳定性0ml50℃空气释放1分钟ISO9120乳化特性1分钟ISO6614反乳化值165秒IP191SAEARP749D也称SAEA-6DReolubeReolube特性OMTIOMTI32测试方法运动粘度cStISO3104100℃5.64.450℃301940℃5032比重20/20℃1.1361.156ISO3675倾点℃-23-29ISO3016酸值mgKOH/g0.040.04ISO6619水含量%0.050.05ISO76024℃时发泡ISO6247---趋势ml3030---稳定ml00空气释放min12ISO9120颗粒污染17/1417/14ISO4406水分离ml/ml/ml/min40/40/0/540/40/0/5ISO6614比热J/gK20℃1.691.7460℃1.761.81热导率W/mK20℃0.1340.13460℃0.1310.131闪点（开杯）℃280240ISO2592燃点（开杯）℃368348ISO2592自燃温度℃590595ASTMD2155油绳点火seconds33ISO14935喷雾点火--喷雾可燃烧参数1组工厂协议标准6930防火特性性质Turbofluid46SJ试验方法闪点（开杯）270℃ISO2592燃点（开杯）368℃ISO2592自燃温度575℃ASTMD2155油绳点火ISO14935--最大燃烧持续时间5秒喷雾点火--最大燃烧持续时间3秒工厂协议标--喷雾可燃烧参数1组准6930--最大燃烧持续时间6秒ISO15029-1--点火系数D级ISO15029-2热管道点火无明火或CETOPRP65H管温为704℃时燃烧润滑性质性质Turbofluid46SJ试验方法250小时1000小时Vickers叶片泵试验CETOPRP67H--环重量损失5.9mg7.1mg--叶片重量损失3.3mg3.7mg--总重量损失9.2mg10.8mg4球磨损试验IP239（40Kg负荷1小时）--磨痕直径0.60mm（70Kg负荷1小时）--磨痕直径2.18mmFZG齿轮试验DIN51354第2部分--破坏负荷级7(A/8.3/90)--单位重量损失0.45mg/kwh安定性性质Turbofluid46SJ试验方法氧化安定性方法ATMSVV-L-791C40℃粘度值变化+1.8%方法5308.7修订酸度值变化+0.09mgKOH/g（在150℃下168小时金属重量变化5升空气/小时）镁合金-0.01mg/cm2铝合金-0.01mg/cm2铜0mg/cm2镀镉钢-0.02mg/cm2低碳钢-0.01mg/cm2方法BISO15595液体酸度值增加0.04mgKOH/g吸收液体酸度值0.01mgKOH/g总酸度值增加0.05mgKOH/g金属重量变化铜+0.3mg铁+0.2mg水解安定性ASTMD2619液体层--酸度值增加+0.02mgKOH/g水层酸度0.05mgKOH/g铜重量变化-0.008mg/cm2剪切安定性CETOPRP112H粘度变化--100循环后40℃时-0.67%100℃时+0.76%--500循环后100℃时+1.14%相容性必须保证结构材料和其它材料（如密封件）与抗燃油相容。作出选择应当不困难，因为现在有一系列的材料可用。下列表中给出了主要材料类型的适用性.不过建议与部件供应商联系以征求他们的具体意见。密封/填料电线涂料*过滤器软管/储罐电缆绝缘丙烯酸U活性氧化铝A醇酸（烤）漆A异丁烯橡胶R纤维素A乙烯-丙烯橡胶A（硬化）环氧树脂漆A硅藻土A离子交换树脂R天然橡胶U氯丁橡胶U硝化纤维U腈橡胶U尼龙RR纸A酚醛树脂U聚乙烯A聚丙烯A聚胺酯漆APVCU硅橡胶U...
