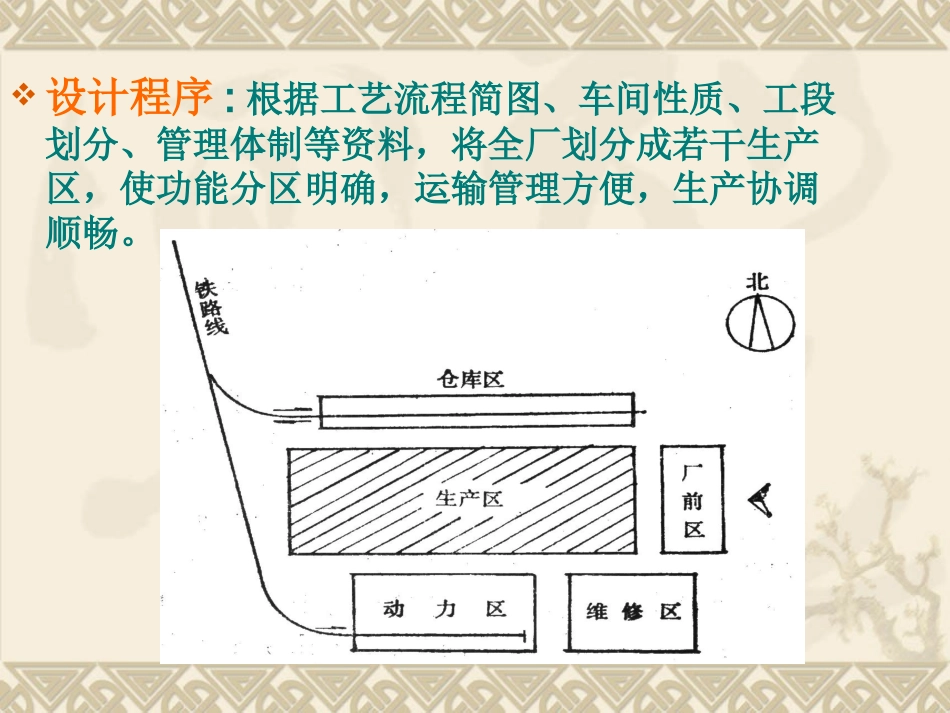

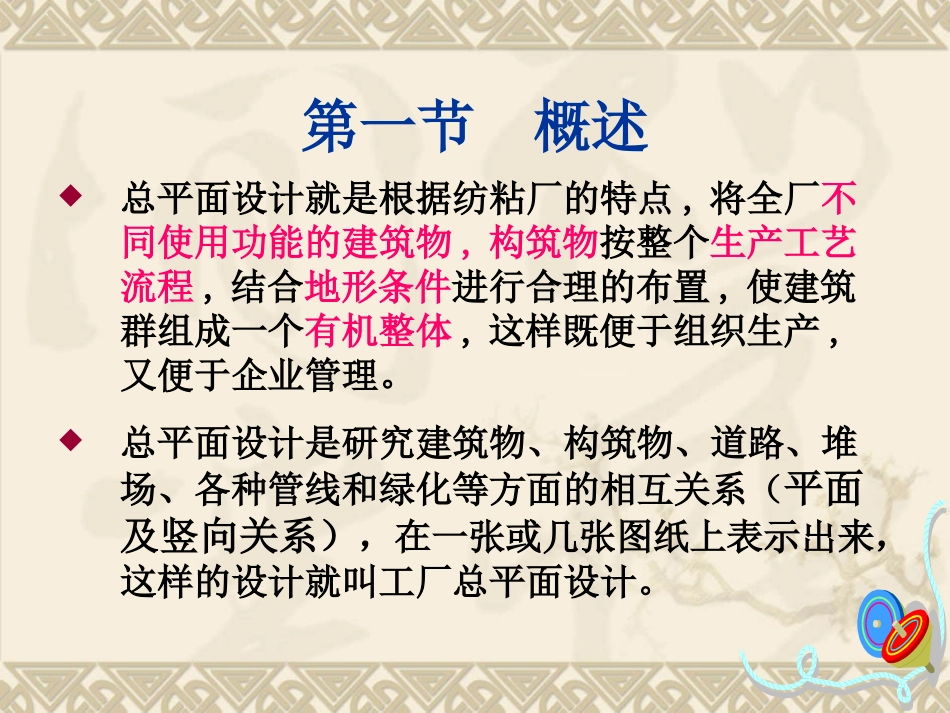

第三章总平面设计任课教师闫新第一节概述总平面设计就是根据纺粘厂的特点,将全厂不同使用功能的建筑物,构筑物按整个生产工艺流程,结合地形条件进行合理的布置,使建筑群组成一个有机整体,这样既便于组织生产,又便于企业管理。总平面设计是研究建筑物、构筑物、道路、堆场、各种管线和绿化等方面的相互关系（平面及竖向关系），在一张或几张图纸上表示出来，这样的设计就叫工厂总平面设计。设计程序:根据工艺流程简图、车间性质、工段划分、管理体制等资料，将全厂划分成若干生产区，使功能分区明确，运输管理方便，生产协调顺畅。纺粘厂的组成：1．主要生产车间。2．辅助生产车间：化验室、机修、仪修、电修等。3．动力设施：锅炉房、变电站、空压站、冷冻站等。4．仓贮设施：仓库、露天堆场等。5．运输设施：机械化运输设施。6．行政福利设施：办公、浴室、食堂等。7．工程技术管线：给排水管线、供电、压缩空气、热力等各种管道。总平面设计的内容：1.厂区总平面布置。2.厂区竖向布置。3.厂区工程管线设计。4.厂区绿化、美化、环保设计。第二节厂区总平面布置一、厂区总平面布置技术要求(生产、安全、发展）1.厂区道路宜作环状布置，应能满足消防通道和运输要求。2.厂区宜设两个或两个以上不同方向的出入口，避免人流和货流交叉，主要货流出入口宜靠近仓库，并接近厂外运输道路。3.生产主车间应集中布置在厂内核心区域，靠近厂区内部的主要通道，保持人流和物流的顺畅。4.原料仓库宜靠近生产主车间的喂料区，半成品中转库及成品库宜靠近卷绕、成品工序。一、厂区总平面布置技术要求(生产、安全、发展）5.总变电所应布置在便于输电线路进出，不妨碍工厂扩建的独立地段，避免布置在储存和装卸设施等有粉尘的场所。6.冷冻、空压等动力设施，应布置在通风、洁净地段，靠近负荷中心，力求节约管线及能源。7.宜根据工厂发展规划，留有余地，并应保持发展空间与总体景观的协调。二、各类建(构)筑物的布置要求1.1.锅炉房锅炉房的布置要求2.2.变电站变电站的布置要求3.3.空压站空压站的布置要求4.4.循环水冷却构筑物循环水冷却构筑物的布置要求5.5.冷冻站冷冻站的布置要求6.6.维修设施维修设施布置要求三、总平面布置的技术经济指标1．指标内容(1)厂区占地面积(公顷)。(2)建(构)筑物占地面积(公顷)。(3)露天仓库、露天堆场占地面积(公顷)。(4)道路占地面积(公顷)。(5)地上地下工程管线占地面积(公顷)。(6)建筑系数(％)。(7)场地利用系数(％)。(8)土方工程量(填、挖方量)(m3)。2．建筑系数及场地利用系数的计算(1)建筑系数：(2)场地利用系数：第三节竖向布置一、竖向布置的任务:1.确定建(构)筑物、露天仓库、铁路、道路等的标高。2.确定场地平整方案，计算土石方工程量。3.确定场地排水方式，计算雨水流量。4.确定必须建立的人工构筑物(护坡、挡土墙)和排水构筑物(散水坡、排水沟)。二、竖向布置的要求:1.要满足建（构）筑物之间生产联系对高程的要求，为厂区内外运输创造良好的条件。2.生产厂房的室内外高差应根据场地的情况和总平面要求确定，可设为150mm~300mm。3.设计标高尽量与自然地形相适应，力求土石方填挖总量最小。4.使场地有适当的坡度，保证雨水能顺利排除，但又不受雨水的冲刷。三、竖向布置的方式：连续式和重点式1.连续式:将整个厂区进行全部平整。2.重点式：仅对布置建(构)筑物的场地，道路、铁路占地进行局部平整。四、山区建厂的竖向处理五、厂区排水非织造布工厂设计采用生活生产排水与雨水分流的排水系统。1.排水方式的选择:明沟排水和暗沟排水2.雨水流量和管渠断面的计算:(1)计算雨水的流量Ql=ψ·q·Fψ——经流系数q——设计暴雨强度(L／s·公顷)F——汇水面积(公顷)。(2)管、沟断面的确定经流系数ψ值表第四节管线及绿化一、纺粘厂主要技术管线1.上下水管道。2.电力电缆、架空电线。3.热力管线。4.压缩空气管线。5.弱电电缆二、管线布置的要求1.应满足生产使用的要求，力求短捷，方便施工和维修。2.管线应直线敷设，并与道路、建筑物的轴线以及相邻管线平行。主干管应布置在靠近主要用户及支管多的一边。3.尽量...
