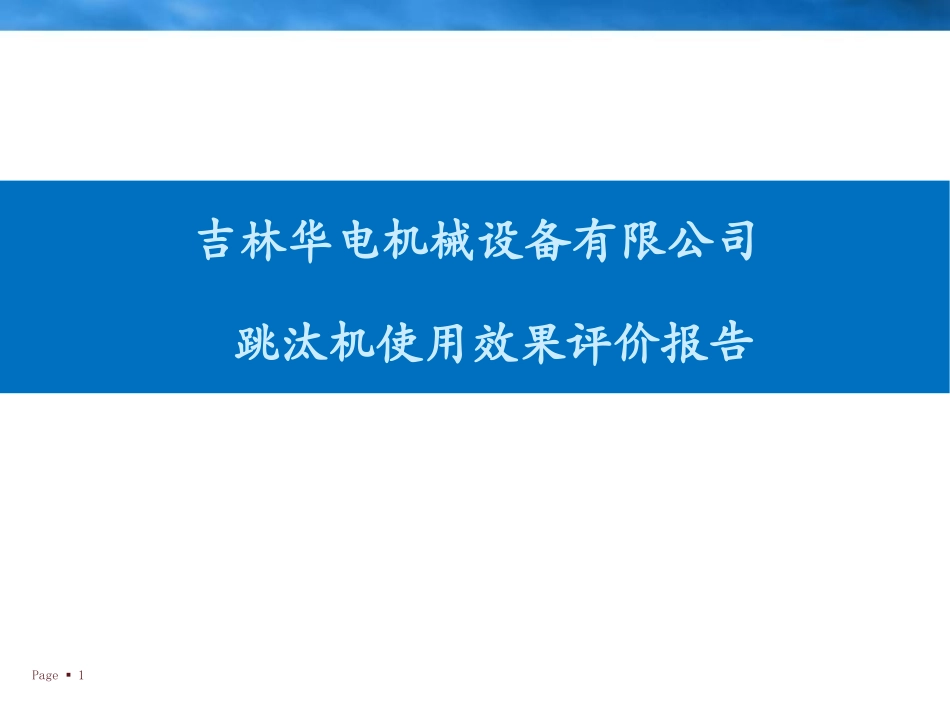

Page1吉林华电机械设备有限公司跳汰机使用效果评价报告Page2一、2013年工作不足、与标杆的差距分析一、跳汰机投用背景目录lu录二、跳汰机除砂系统简介三、跳汰机除砂系统实施情况简介四、跳汰机除砂系统使用情况评估五、跳汰机除砂系统使用情况结论Page3一、2013年工作不足、与标杆的差距分析一、跳汰机投用背景1、跳汰机投用前生产情况玉米因收割、脱粒、晾晒方式特点，导致沙石含量较大，不但对生产设备造成较大磨损，而且加工后对产品质量影响较大，尤其是淀粉灰分的影响更为明显。据统计，投用跳汰机前，由于玉米含沙石量超标造成的设备磨损这一项，每年造成的设备备件损失约上百万元左右。为了从根源上解决玉米含石量问题，玉米加工企业也采取了许多办法；如在玉米收购时，发现含石量超标的拒收；在卸车时过筛，杂质由卖粮户自行运走；增加除石槽等措施，但收效甚微。主要表现在是黑龙江等地区玉米“并肩”砂石（与玉米颗粒大小相同的砂石）含量较多，过筛对“并肩”石不起作用，除砂器、除石槽也仅能处理部分砂石，还会有相当多的砂石会随玉米进入系统。Page4一、2013年工作不足、与标杆的差距分析一、跳汰机投用背景目录录录二、跳汰机除砂系统简介三、跳汰机除砂系统实施情况简介四、跳汰机除砂系统使用情况评估五、跳汰机除砂系统使用情况结论Page5一、2013年工作不足、与标杆的差距分析二、跳汰机除砂系统简介1、跳汰机系统概述中国的玉米淀粉行业中，多采用振动筛、除石槽或旋流器等设备去除玉米中的砂石。这些设备投资少，结构简单，但缺点是磨损较大，维修量大，砂石去除率较低。此前，跳汰机多用于煤炭行业，吉林华电机械设备有限公司对玉米除石系统进行改造，使用跳汰机作为玉米除石设备用于玉米淀粉行业，尚属首创。该设备采用复合空气室代替传统筛下空气室，有效的节约了能源，提高了设备工艺效果和稳定性；采用摆动风阀技术降低能耗的同时，使脉动水流获得更强的爆发力，分选效果更好，有效去除砂石；电动链轮排料装置，排料更及时，能有效避免砂石进入玉米之中。Page6一、2013年工作不足、与标杆的差距分析二、跳汰机除砂系统简介2、跳汰机工艺流程图Page7一、2013年工作不足、与标杆的差距分析二、跳汰机除砂系统简介3、跳汰机工艺流程及工作原理介绍3.1入料待分选的干玉米随着现有的玉米称以30秒的间隔间断下落，每次下落1吨。为了使跳汰机达到最佳分选效果，在玉米称下端设置缓冲溜槽，溜槽设置落料调节装置调节玉米使其均匀持续的给入跳汰机进行分选。3.2分层主要分选设备跳汰机采用专利技术柔性气囊空气室和高效节能摆动风阀，利用鼓风机提供的单一风源形成最佳的分选条件。跳汰机的风阀按所选定的频率将鼓风机提供的压缩空气送入或排出跳汰机的空气室，使跳汰机中的水介质形成上下脉动水流运动。原料玉米从入料端均匀的给入，在筛板上形成床层。床层在脉动水流的作用下松散并按密度分层，密度大的物料（石子）下沉至底层，密度小的物料（玉米）分布在上层，最终实现玉米除砂的目的。Page8一、2013年工作不足、与标杆的差距分析二、跳汰机除砂系统简介3、跳汰机工艺流程3.2分层首先在上升水流的作用下，床层逐渐松散、悬浮，这是床层中的颗粒按照其本身特性彼此作相对运动进行分层。上升水流结束后，在休止期间（停止给如压缩空气）以及下降水流期间，床层逐渐紧密，并继续进行分层。待全部物料都沉降到筛面上以后，床层又恢复了紧密状态，这时大部分颗粒彼此间已经失去了相对运动的可能性，分层作用几乎全部停止。只有那些极细的颗粒，尚可以穿过床层的间隙继续向下运动，并继续分层。下降水流结束后，分层暂告终止，至此完成了一个跳汰周期的分层过程。Page9一、2013年工作不足、与标杆的差距分析二、跳汰机除砂系统简介3.2分层颗粒运动状态除了和颗粒的密度有关外，还与颗粒的形状及粒度有关系，而粒度和形状的影响又体现在介质阻力加速度上，其数值与相对速度的平方成正比，因此在跳汰过程中，尽量减小矿粒与介质之间的相对运动速度是至关重要的；介质的运动状态（速度和加速度）对颗粒的运动或者说对床层的分层有重要影响，因此只...
