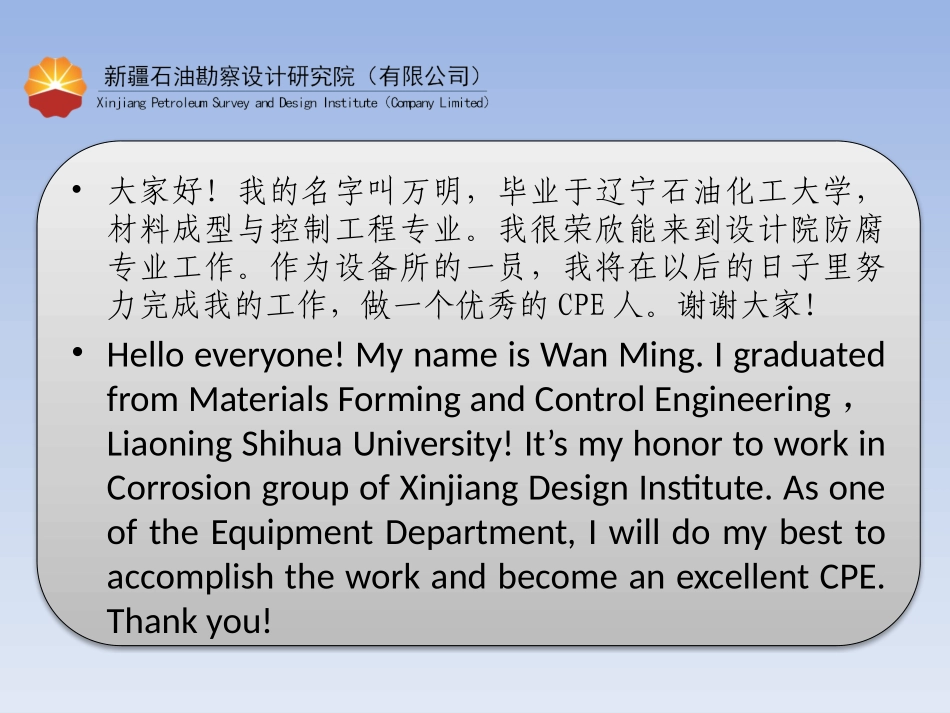

•大家好！我的名字叫万明，毕业于辽宁石油化工大学，材料成型与控制工程专业。我很荣欣能来到设计院防腐专业工作。作为设备所的一员，我将在以后的日子里努力完成我的工作，做一个优秀的CPE人。谢谢大家！•Helloeveryone!MynameisWanMing.IgraduatedfromMaterialsFormingandControlEngineering，LiaoningShihuaUniversity!It’smyhonortoworkinCorrosiongroupofXinjiangDesignInstitute.AsoneoftheEquipmentDepartment,IwilldomybesttoaccomplishtheworkandbecomeanexcellentCPE.Thankyou!指导老师：黄月明设备所：万明2013.07长输管线防腐设计方案选择工程概况及环境条件土壤腐蚀分析引言12467目录结论设计方案的选择2345引言近年来新疆天然气业务快速发展，产量连续十年保持两位数增长，特别是国外天然气的大规模引进，为新疆天然气大开发提供了独特的条件，同时也对安全平稳供气面临极大挑战。为满足未来调峰需求，必须加快地下储气库建设。呼图壁储气库应运而生，项目中有两条埋地输气管线，与土壤或水长期接触，会产生电化学腐蚀，对管网的安全运行与使用寿命带来极大威胁。如果我们对现场进行检测，利用现场上所得到的土壤及相关环境数据来分析会对管道产生的腐蚀影响，采取恰当的防护方法可以尽量避免管道被腐蚀。工程概况及环境条件新疆油田呼图壁储气库项目中，有两条输气管线：储气库到昌吉分输站双向输气管线，直径为D1219、长37.2km的钢管线；储气库-706泵站输气管线，直径为D813、长10.45km。管道多次穿越多条公路、水渠、地下光缆。土壤电阻率在2.76-341Ω·m之间，含盐量≤0.2%，管道沿线大部分岩土对钢结构具有弱-强腐蚀性。土壤腐蚀分析土壤的物理化学性质在很大的范围内，不仅随着土壤的组成及其含量而变化，并且还随着土壤的结构及其紧密程度而有差异。土壤的腐蚀过程土壤腐蚀特点土壤是特殊性质的电解质阳极过程：阴极过程：土壤腐蚀分析当管道埋设通过结构不同和潮湿程度不同的土壤时（如通过砂土和粘土时），由于充气不均匀形成氧浓差电池的腐蚀。氧浓差电池腐蚀杂散电流是一种漏电现象，主要分为直流杂散电流和交流杂散电流两种。一些地下设备，地下管道、电缆和混凝土的钢筋等都容易因这种杂散电流引起腐蚀。杂散电流腐蚀对于腐蚀有作用的细菌不多，其中最重要的是硫杆菌和硫酸盐还原菌（厌氧菌）。微生物的腐蚀土壤腐蚀常见几种形式设计方案的选择选用防腐涂层外加阴极保护的联合保护措施屏蔽、钝化、缓蚀作用提供电流保护、弥补涂层缺陷涂层作用阴极保护作用涂层的选择原则与管道表面有良好的附着力；抵抗装卸、贮存和安装时的损伤；对环境无毒；能防止地面储存和长距离运输过程发生变化和降解。技术可靠经济合理综合性能好选用性能好、可靠性高、寿命长、对本工程适应性好价格合理的涂层。选择使用适应性好、施工可操作性强、性价比高、施工管理方便的防腐层。涂层材料选择01溶解环氧粉末使用温度范围宽、耐土壤应力好、硬度高、摩擦系数小，但由于是薄涂层，其耐冲击性能有限，且保护电流密度是三层PE的5倍以上。02双层溶解环氧粉末内层涂层具有良好的粘结性，提高了抗冲击强度，减少了吸水率，提高了耐磨性但造价较高。03三层PE具有良好的粘结力、抗冲击力，水汽渗透率低，绝缘电阻率高等优良性能，是一种比较完善的长输管线外防腐涂层。04二层PE与三PE相比，粘结力较差，一旦涂层剥离，会产生阴极保护的屏蔽现象。热煨弯头的防腐考虑到粘结力、长途运输、一般人为破坏、施工操作、石方区的施工等问题，最终确定选用三层PE。补口的防腐补口是对外防腐层的完善，补口质量的好坏直接影响管线的使用寿命，采用辐射交联三层结构热收缩套（带）作环焊缝补口。输气管线外壁防腐由于形状特殊，外防腐涂敷操作较困难，选用双层熔结环氧粉末，由底层防腐型和面层抗机械损伤型一次喷涂成膜完成。12方法优点缺点强制电流1、输出电流连续性可调2、保护范围大3、不受环境电阻率影响4、工程越大越经济5、保护装置寿命长1、需要外部电源2、对邻近构筑物干扰大3、维护管理工程量大牺牲阳极1、不需要外部电源2、对邻近构筑物无干扰或干扰小3、投产调试后可不需要管理...
