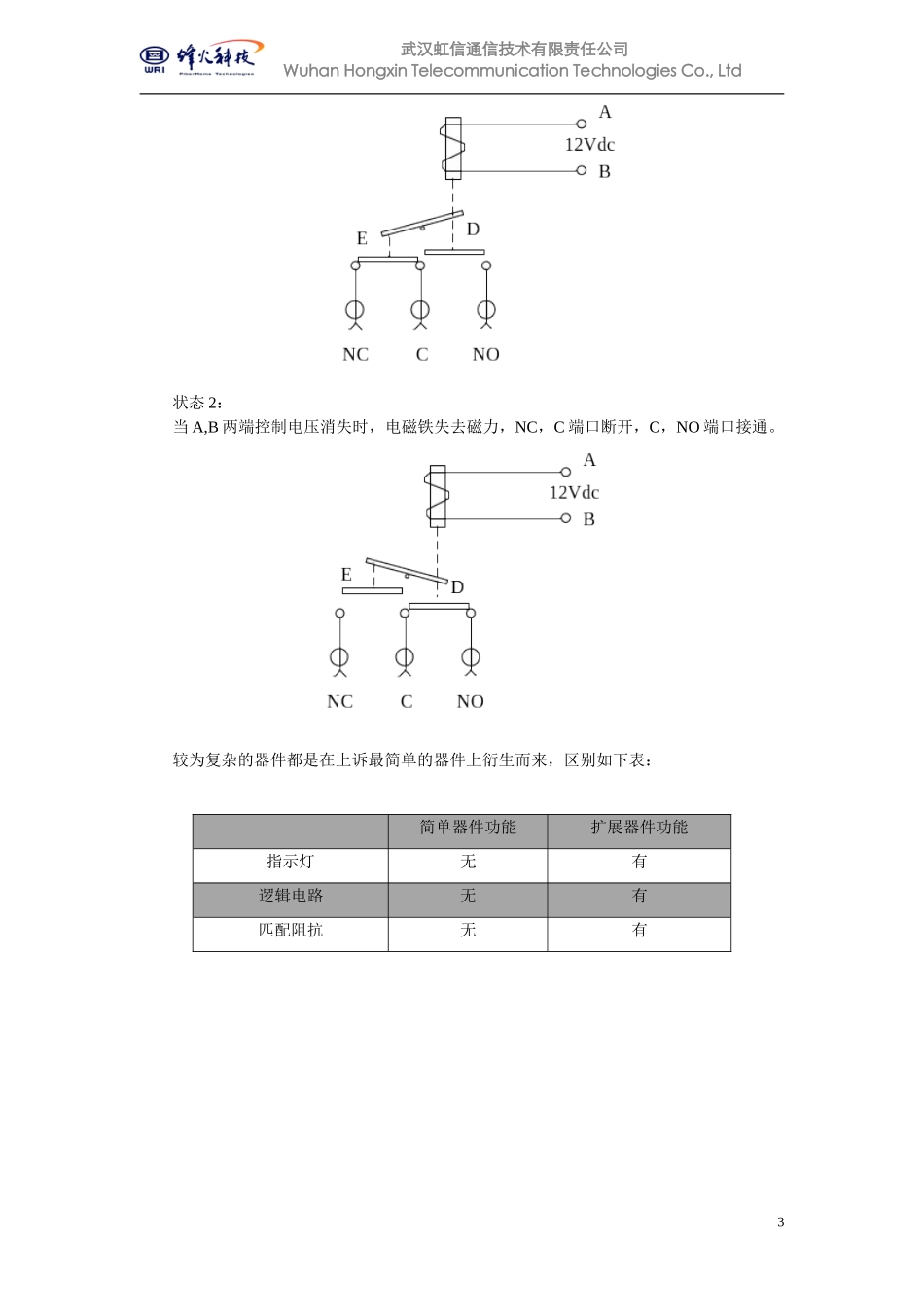

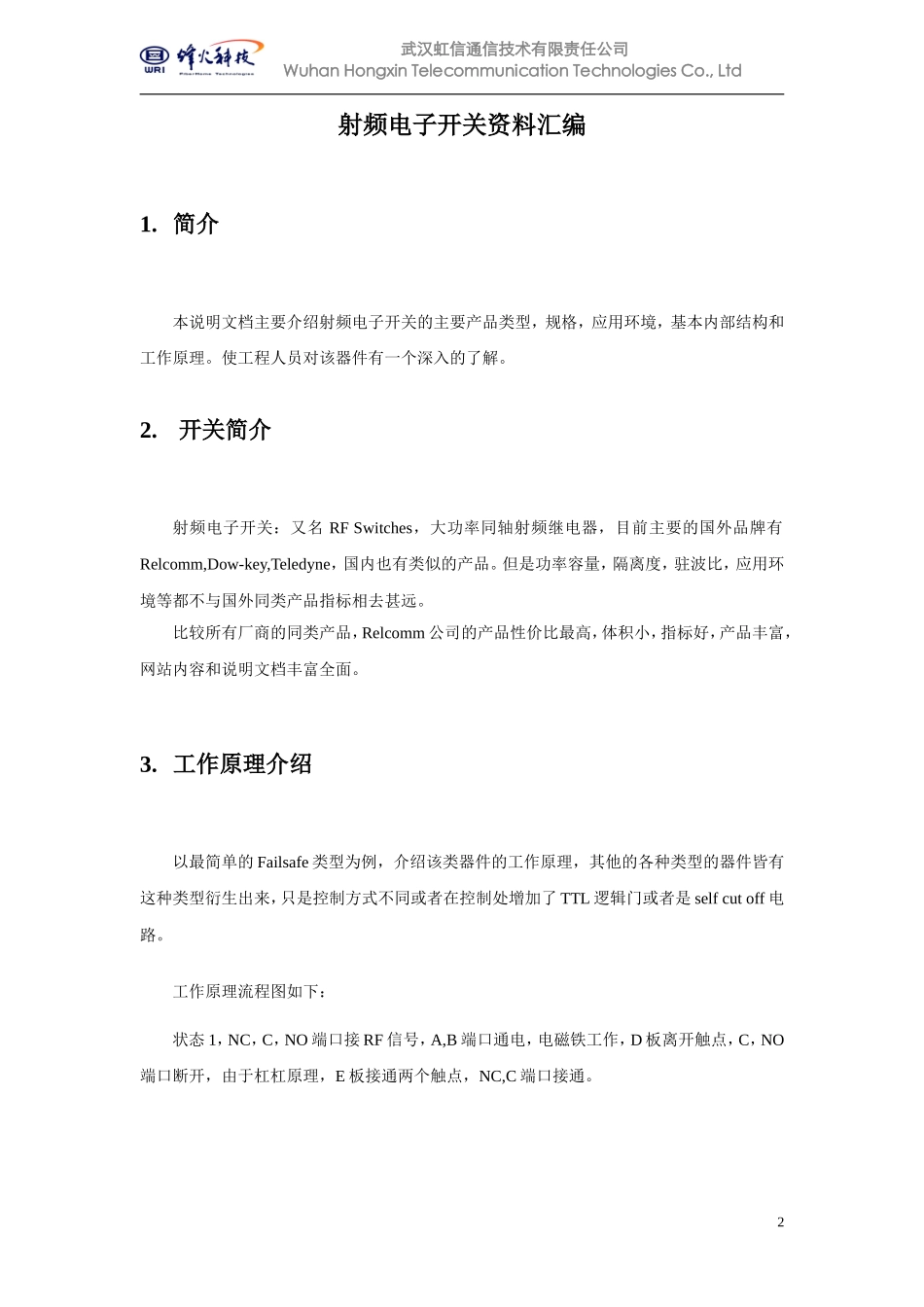

武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd版本号:V0.1作者:闫晟时间:2005.10.27射频电子开关资料汇编1武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd射频电子开关资料汇编1.简介本说明文档主要介绍射频电子开关的主要产品类型,规格,应用环境,基本内部结构和工作原理。使工程人员对该器件有一个深入的了解。2.开关简介射频电子开关:又名RFSwitches,大功率同轴射频继电器,目前主要的国外品牌有Relcomm,Dow-key,Teledyne,国内也有类似的产品。但是功率容量,隔离度,驻波比,应用环境等都不与国外同类产品指标相去甚远。比较所有厂商的同类产品,Relcomm公司的产品性价比最高,体积小,指标好,产品丰富,网站内容和说明文档丰富全面。3.工作原理介绍以最简单的Failsafe类型为例,介绍该类器件的工作原理,其他的各种类型的器件皆有这种类型衍生出来,只是控制方式不同或者在控制处增加了TTL逻辑门或者是selfcutoff电路。工作原理流程图如下:状态1,NC,C,NO端口接RF信号,A,B端口通电,电磁铁工作,D板离开触点,C,NO端口断开,由于杠杠原理,E板接通两个触点,NC,C端口接通。2武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd状态2:当A,B两端控制电压消失时,电磁铁失去磁力,NC,C端口断开,C,NO端口接通。较为复杂的器件都是在上诉最简单的器件上衍生而来,区别如下表:简单器件功能扩展器件功能指示灯无有逻辑电路无有匹配阻抗无有3武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,LtdOptionalIndicators为指示灯,显示NO,COM,NC对应的端口的接通与否情况,可以根据指示灯的状态在工程中进行判断,50欧姆的匹配负载的设计更加科学,使端口在没有接通的情况下不至于空载。线圈AC绕向一致,线圈BD绕向一致,与AC绕向相反。状态1:当通电时,板A,C由于电磁铁A,C的作用与触点接触,板BD由于电磁铁BD的作用与触点离开,COM口和NC口接通。状态2:当断电时,板A,C由于电磁铁A,C的作用与触点离开,板BD由于电磁铁BD的作用与触点接触,COM口和NO口接通。4.目前应用目前我公司为湖南市场提供的载波池设备中使用的就是Relcomm公司的RDS-2S3B3-I,为28Vdc脉冲电压控制,带有指示功能。目前公司已经订货10个RDS-2S1D6类型,均价为950RMB。小功率的射频电子开关产品,国内使用Omron欧姆龙公司的相关产品比较多,我公司WCDMA塔放中的旁路继电器就是使用该公司产品G6Z系列。4武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd5.产品特性5.1.工作频段400MHz,DC-1GHz,DC-4GHz,DC-6GHz,DC-8GHz,DC-18GHz,DC-26GHz,等5.2.切换形式1P1T,1P2T,1P6T,1P10T,2P2T,RTF等注:P即POLE,T即Throw,1P1T简称单刀单掷。5.3.接头形式PCB-Mount,SMA,N等等5.4.控制电压有12Vdc,26.5Vdc,28Vdc等等电压波动范围12Vdc11-14Vdc28Vdc24-32Vdc26.5Vdc24-32Vdc5武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd5.5.工作环境温度标准温度-25°C~65°C存储温度-55°C~85°C注:不同类型器件工作环境不同,具体参照器件参数。5.6.可承载电流控制电压器件承载电流12Vdc172~255mA28Vdc96~112mA注:不同类型工作环境不同,具体参照器件参数。5.7.反应时间公司同类型1P2T产品反应时间Relcomm20msmaximumDow-key15msmaximum5.8.控制方式控制方式解释说明工作原理控制线路Failsafe断电保护需要持续电平才能保持某种状态2根PulseLatching脉冲开关通过脉冲使其状态改变并保持3根注:可以根据实际需要选择是否需要指示灯。6武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd5.9.举例说明5.9.1.Failsafe控制方式以relcomm公司RTS-TS1A6产品为例(不含状态指示灯):器件特性:物理模型:工作模式:7武汉虹信通信技术有限责任公司WuhanHongxinTelecommunicationTechnologiesCo.,Ltd以Dow-key公司54a系列产品为例:(含状态指示灯)实物模型:特性指标:8武汉虹信通信技术...
