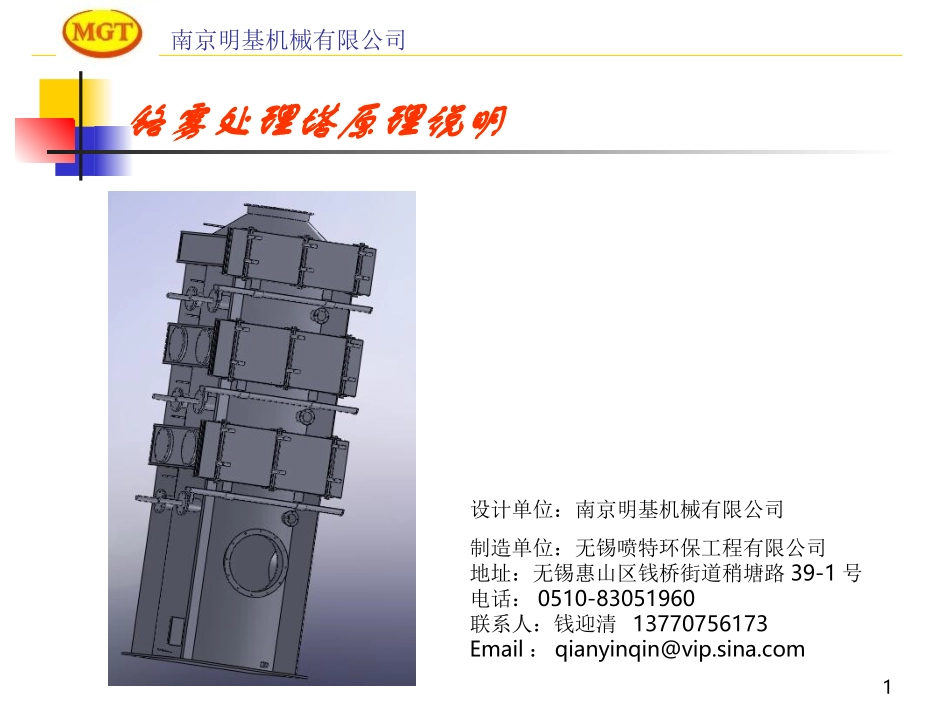

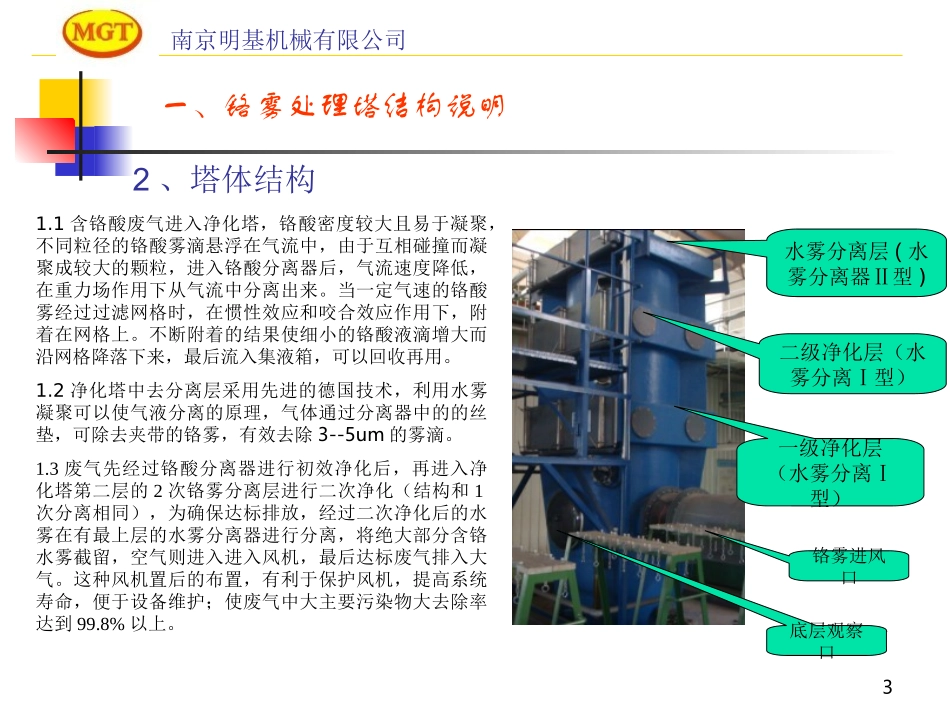

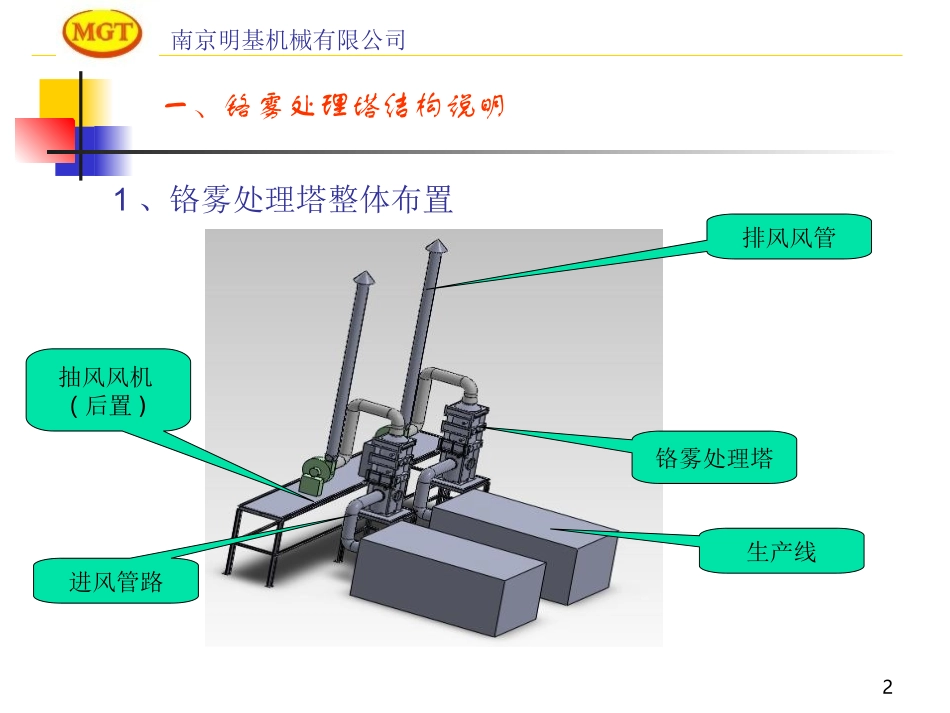

1南京明基机械有限公司铬雾处理塔原理说明设计单位：南京明基机械有限公司制造单位：无锡喷特环保工程有限公司地址：无锡惠山区钱桥街道稍塘路39-1号电话：0510-83051960联系人：钱迎清13770756173Email：qianyinqin@vip.sina.com2一、铬雾处理塔结构说明1、铬雾处理塔整体布置排风风管铬雾处理塔生产线抽风风机(后置)进风管路南京明基机械有限公司3一、铬雾处理塔结构说明2、塔体结构水雾分离层(水雾分离器Ⅱ型)二级净化层（水雾分离Ⅰ型）一级净化层（水雾分离Ⅰ型）铬雾进风口底层观察口南京明基机械有限公司1.1含铬酸废气进入净化塔，铬酸密度较大且易于凝聚，不同粒径的铬酸雾滴悬浮在气流中，由于互相碰撞而凝聚成较大的颗粒，进入铬酸分离器后，气流速度降低，在重力场作用下从气流中分离出来。当一定气速的铬酸雾经过过滤网格时，在惯性效应和咬合效应作用下，附着在网格上。不断附着的结果使细小的铬酸液滴增大而沿网格降落下来，最后流入集液箱，可以回收再用。1.2净化塔中去分离层采用先进的德国技术，利用水雾凝聚可以使气液分离的原理，气体通过分离器中的的丝垫，可除去夹带的铬雾，有效去除3--5um的雾滴。1.3废气先经过铬酸分离器进行初效净化后，再进入净化塔第二层的2次铬雾分离层进行二次净化（结构和1次分离相同），为确保达标排放，经过二次净化后的水雾在有最上层的水雾分离器进行分离，将绝大部分含铬水雾截留，空气则进入进入风机，最后达标废气排入大气。这种风机置后的布置，有利于保护风机，提高系统寿命，便于设备维护；使废气中大主要污染物大去除率达到99.8%以上。4一、铬雾处理塔结构说明3、净化塔中铬雾分离原理南京明基机械有限公司当带有雾沫的气体以一定速度上升通过丝网时，由于雾沫上升的惯性作用，雾沫与丝网细丝相碰撞而被附着在细丝表面上。细丝表面上雾沫的扩散、雾沫的重力沉降，使雾沫形成较大的液滴沿着细丝流至两根丝的交接点。细丝的可润湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直到聚集的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从细丝上分离下落。气体通过丝网除沫器后，基本上不含雾沫。分离气体中的雾沫，以改善操作条件，优化工艺指标，减少设备腐蚀，延长设备使用寿命，增加处理量及回收有价值的物料，保护环境，减少大气污染等。结构简单体积小，除沫效率高，阻力小，重量轻，安装、操作、维修方便，丝网除沫器对粒径≥3~5um的雾沫，捕集效率达98%-99.8%，而气体通过除沫器的压力降却很小，只有250-500Pa，有利于提高设备的生产效率。塔内水雾分离原理洁净气体铬雾洁净气体水雾分离层下落的铬滴上升的铬雾洁净气体铬雾铬雾洁净气体5一、铬雾处理塔结构说明4、水雾分离器Ⅰ型南京明基机械有限公司德国产台湾产6一、铬雾处理塔结构说明5、水雾分离器Ⅱ型水雾分离层分布在铬雾处理塔的最上一层，工作原理主要为分离片便面的沟状集水沟，波浪形的分离片主要起导向作用，当湿润的空气沿分离片上向上运动时，细小的水珠会在集水沟内形成大的水滴，滴回下层的水雾分离层上，从而起到水雾分离的作用。南京明基机械有限公司进风方向较大颗粒烟雾被阻滞较大颗粒烟雾被阻滞进烟方向7一、铬雾处理塔结构说明经科学研究，塔体内部存在风速差，在塔体中间部分的风速较高，且风中附带的水珠颗粒比较小，容易被风带走；在塔壁附近的风速比较慢，且附带的水珠颗粒比较大，容易在塔壁上形成大水滴，沿壁板流回塌下部的水槽内;研究数据表明，当通道内风速在1.3-1.5m/s时，直径0.5μm以上的液滴得以沉降，不被风吹走；通过测量出口风速得出出口风量，可计算出塔体内部风速，从而控制塔体内部风速。6、塔体内部风速分析南京明基机械有限公司高风速区中风速区中风速区低风速区低风速区塔体内部风速分析大颗粒水珠中颗粒水珠小颗粒水珠8二、电器控制铬雾处理塔喷淋管路由PLC和触摸屏控制，定时定量进行加湿，并可调节加湿时间与加湿水量；清洗poly上附着的饱和含铬水珠；风机风速可变频控制，可根据生产线实际生产情况与产生的铬雾废气量手动调整风机频率，使铬雾处理塔的处理效率处于最佳状态...
