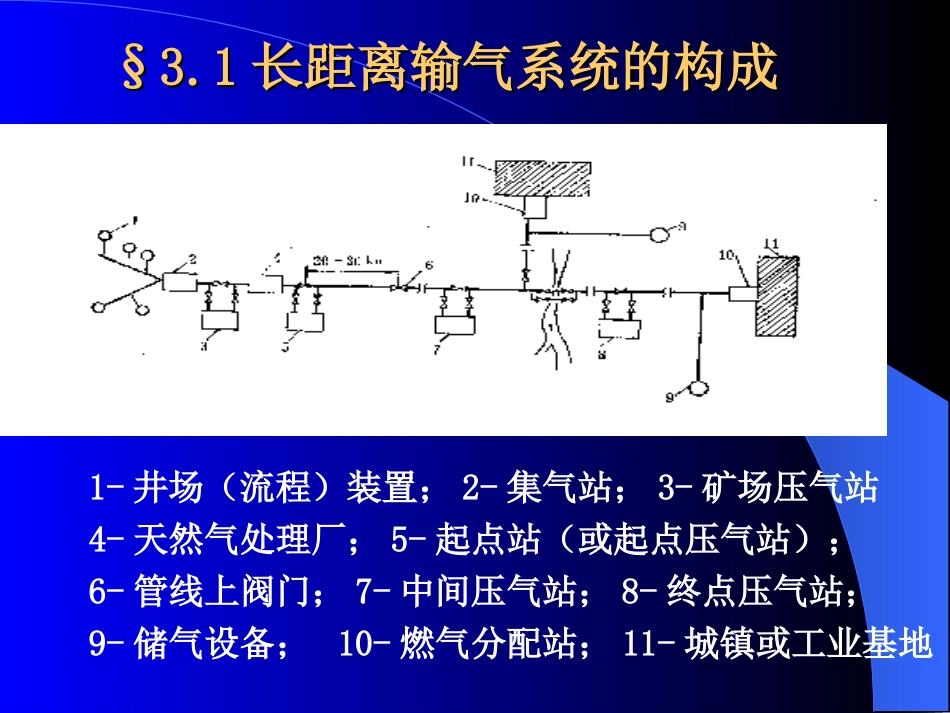

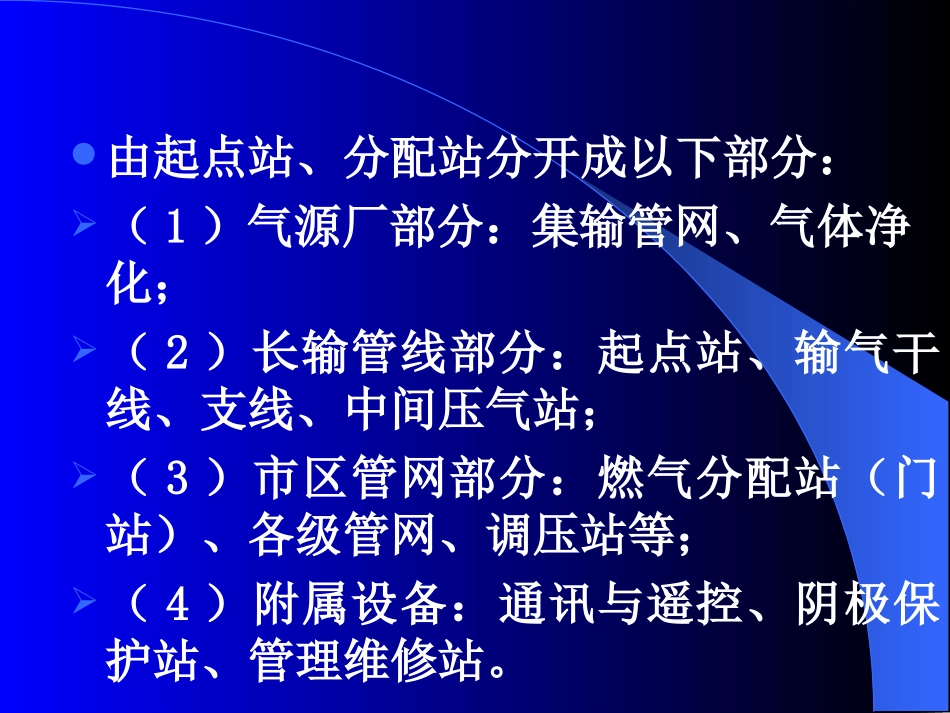

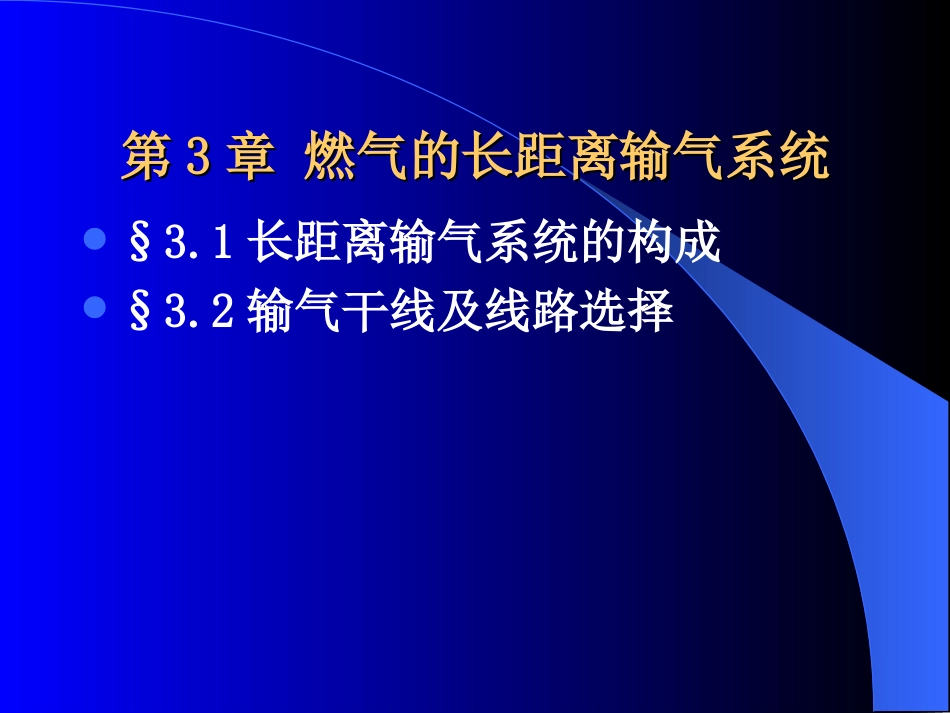

第第33章燃气的长距离输气系统章燃气的长距离输气系统§3.1长距离输气系统的构成§3.2输气干线及线路选择§3.1§3.1长距离输气系统的构成长距离输气系统的构成1-井场（流程）装置；2-集气站；3-矿场压气站4-天然气处理厂；5-起点站（或起点压气站）；6-管线上阀门；7-中间压气站；8-终点压气站；9-储气设备；10-燃气分配站；11-城镇或工业基地由起点站、分配站分开成以下部分：（1）气源厂部分：集输管网、气体净化；（2）长输管线部分：起点站、输气干线、支线、中间压气站；（3）市区管网部分：燃气分配站（门站）、各级管网、调压站等；（4）附属设备：通讯与遥控、阴极保护站、管理维修站。一一..矿场输气系统矿场输气系统系统的形式受许多因素影响。4561—单井装置2—处理工厂3—起点调压计量站4—集气支干线5—集气干线6—输气干线321111111111二、净化处理厂二、净化处理厂当天然气中硫化氢、二氧化碳、凝析油的含量和水的含量超过管道输送标准时，天然气须在净化处理厂。分单井集气管网和成组型集气管网。三．输气干线起点站三．输气干线起点站任务：对天然气进行除尘、调压、计量，保持长输干线有稳定的压力。设置清管球发送装置。工艺见图3-2工艺要求工艺要求(1)压力测量(2)流量测量；(3)安全控制：压力报警、安全放散；(4)设备备用；(5)越站旁通；(6)绝缘法兰；(7)加嗅。联接四四..输气干线设施输气干线设施根据需要设中间压气站、阴极保护站、阀室等。中间压气站：远距离输送要求；合理设定数量和出口压力。压气站：综合构筑物：加压车间、发电站或变电所、压缩机组和动力机组的供水和冷却水系统、除尘器、润滑油系统、锅炉房和其他附属建筑物等。压缩机组：电动或燃气为动力；往复式或离心式（大流量大功率的离心式）。五．燃气分配站五．燃气分配站任务：对天然气进行除尘、调压、计量、加嗅，保持城市管网有稳定的压力。设置清管球接收装置。工艺流程有一级和二级两种。一级见图3-3六．燃气的加嗅六．燃气的加嗅1．对加嗅剂的要求（1）气味；（2）对人体无害；不腐蚀管线；（3）其蒸汽不溶于水和凝析液；（4）沸点不高易于挥发；（5）不与组分反应，不易被土壤吸收。22．加嗅剂的成分与用量．加嗅剂的成分与用量成分：四氢塞吩，乙硫醇用量：16-20mg/Nm3；冬、夏之比2：1。添加量要适当（腐蚀）。短期可多加。长输起点、或终点。附录33．加嗅剂装置．加嗅剂装置滴入式、吸收式滴入式：构造简单，流量难以控制。吸收式分：绒芯式、喷淋式、鼓泡式。§3.2§3.2输气干线及线路选择输气干线及线路选择一．确定输气方案二．管材及壁厚的确定三．线路选择的原则一．确定输气方案一．确定输气方案1．确定输气流量2．确定输气压力3．确定输气中间场站的位置4．确定防腐工程及大型穿跨越工程二．管材及壁厚的确定二．管材及壁厚的确定钢管、焊接：优质碳素钢和低合金钢用第三强度理论计算CKFPDts2三．线路选择原则三．线路选择原则1．线路选择原则：（1）满足最小安全防火距离；（2）线路尽量取直，不小于120度；（3）避开某些重要地区；（4）避开某些不利的地段；（5）尽量靠近公路；（6）尽量靠近含气、储气构造。22．线路选择应注意的问题．线路选择应注意的问题（1）沿线设阀室，20-30km一个。阀室位置方便管理。（2）阀室分地上式、半地下式。（3）也可直埋；直埋高压球阀采用焊接；（4）有清管工艺的阀室，必须用球阀；（5）输气干线引出的支线要设阀门，穿越河流、铁路时，两侧设阀门。（6）阀室内安装放散管(上、下游)。（7）穿越公路、铁路时，交角不小于60度。（8）穿越重要的公路、铁路时，加套管；（9）穿越障碍时，可单线、双线；（10）陆地两侧各5米，水域两侧各150米，为输气管线防护地带。33．场站选择原则．场站选择原则（1）应遵守安全防火距离的规定；（2）交通方便，水电来源充足，有利于水处理；（3）靠近城市居民点，位于下风向；（4）应考虑地形、地貌、地质条件及当地周围环境的影响；（5）考虑扩建的余地；（6）几个方案比较后确定。
