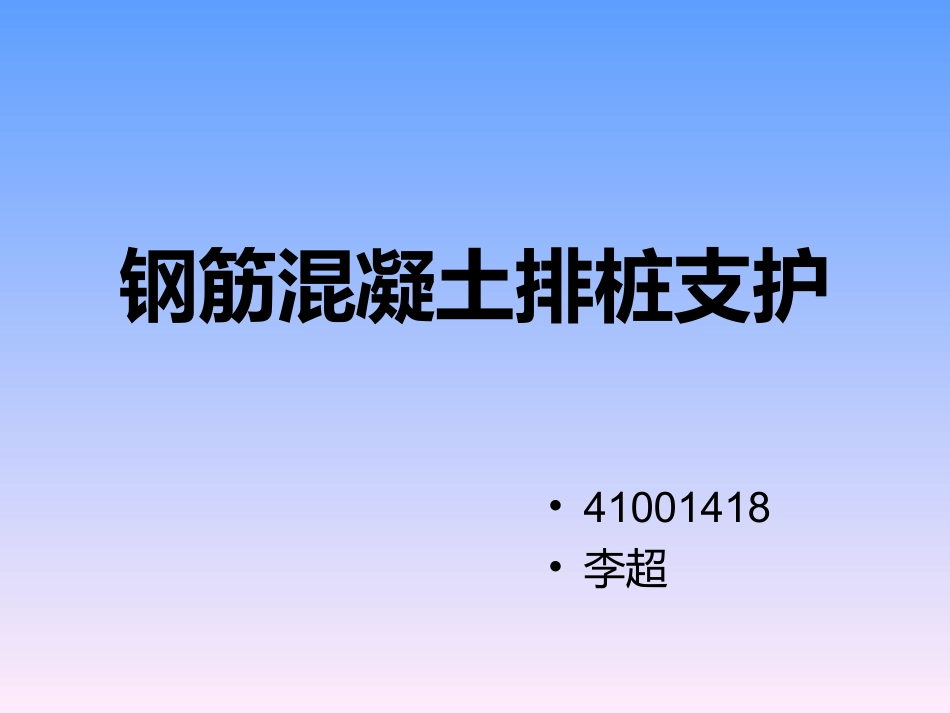

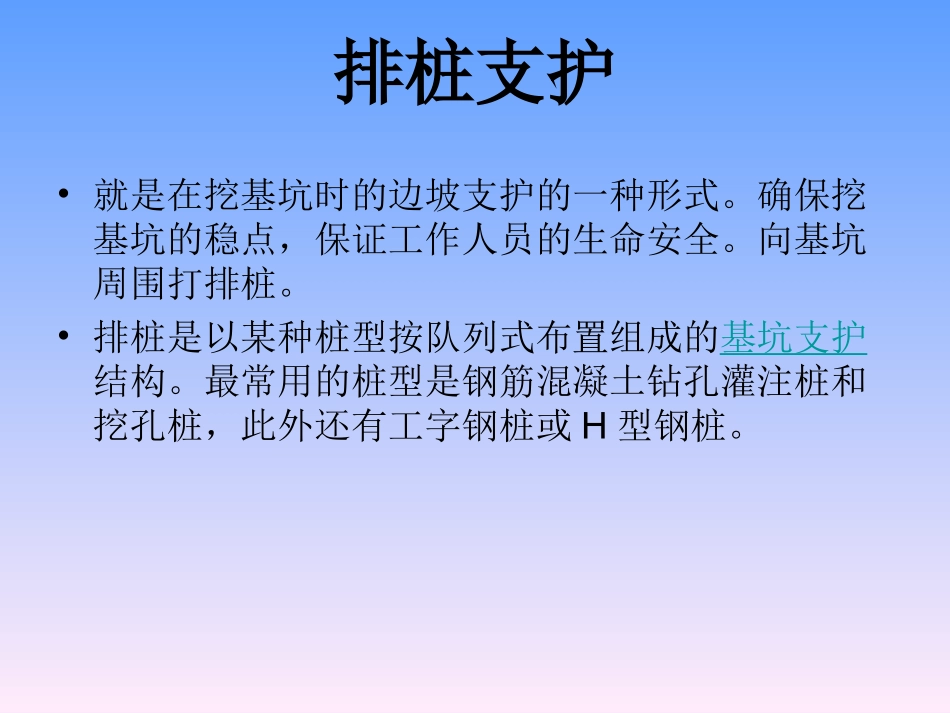

钢筋混凝土排桩支护•41001418•李超排桩支护•就是在挖基坑时的边坡支护的一种形式。确保挖基坑的稳点，保证工作人员的生命安全。向基坑周围打排桩。•排桩是以某种桩型按队列式布置组成的基坑支护结构。最常用的桩型是钢筋混凝土钻孔灌注桩和挖孔桩，此外还有工字钢桩或H型钢桩。钻孔灌注桩•钻孔灌注桩围护墙是排桩式中应用最多的一种,在我国得到广泛的应用。其多用于坑深7～15m的基坑工程,在我国北方土质较好地区已有8～9m的臂桩围护墙。排列形式特点•钻孔灌注桩支护墙体的特点有:施工时无振动、无噪音等环境公害、布置灵活、施工简单,无挤土现象,对周围环境影响小;•墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于组织、方便、工期短。施工方式•钻孔灌注桩的干成孔施工•对于地下水位以上的一般粘性土、砂上及人工填土地基的钻孔灌注桩，可采用干作业成孔法施工，即非泥浆无循环钻进法。•一般采用螺旋钻孔机进行成孔。•钻孔灌注桩湿作业成孔施工•钻孔灌注桩的湿作业成孔法，适用于一般粘性土、淤泥和淤泥质土、砂性土和碎石类土，尤其适用于：在地下水位较高的土层中。•排桩挡土效果好，但是挡水效果较差，因此常用在地下水位较深的地方。柱体材料•1桩身混凝土强度等级不宜低于C25；2箍筋可采用螺旋式箍筋，箍筋直径不应小于纵向受力钢筋最大直径的1/4，且不应小于6mm；箍筋间距宜取100mm～200mm,且不应大于400mm及桩的直径；•3沿桩身配置的加强箍筋应满足钢筋笼起吊安装要求，宜选用HPB235、HRB335级钢筋，其间距宜取1000mm～2000mm；•4支护桩的纵向受力钢筋宜选用HRB400、HRB335级钢筋，单桩的纵向受力钢筋不宜少于8根，净间距不应小于60mm；支护桩顶部设置钢筋混凝土构造冠梁时，纵向钢筋锚入冠梁的长度宜取冠梁厚度；冠梁按结构受力构件设置时，桩身纵向受力钢筋伸入冠梁的锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010对钢筋锚固的有关规定；当不能满足锚固长度的要求时，其钢筋末端可采取机械锚固措施；•5纵向受力钢筋的保护层厚度不应小于35mm；采用水下灌注混凝土工艺时，不应小于50㎜；6当采用沿截面周边非均匀配置纵向钢筋时，受压区的纵向钢筋根数不应少于5根；当施工方法不能保证钢筋的方向时，不应采用沿截面周边非均匀配置纵向钢筋的形式；7当沿桩身分段配置纵向受力主筋时，纵向受力钢筋的搭接应符合现行国家标准《混凝土结构设计规范》GB50010的相关规定。平面布置及入土深度•施工程序测量定位→安装钻机走道→钻机就位→下钢护筒→钻孔至设计深度→清孔→安设钢筋笼及砼导管→二次清孔→灌注水下桩基混凝土•视频•http://v.youku.com/v_show/id_XNDc5Mzk1MDEy.html•End
