土力学实验课件VIP专享VIP免费

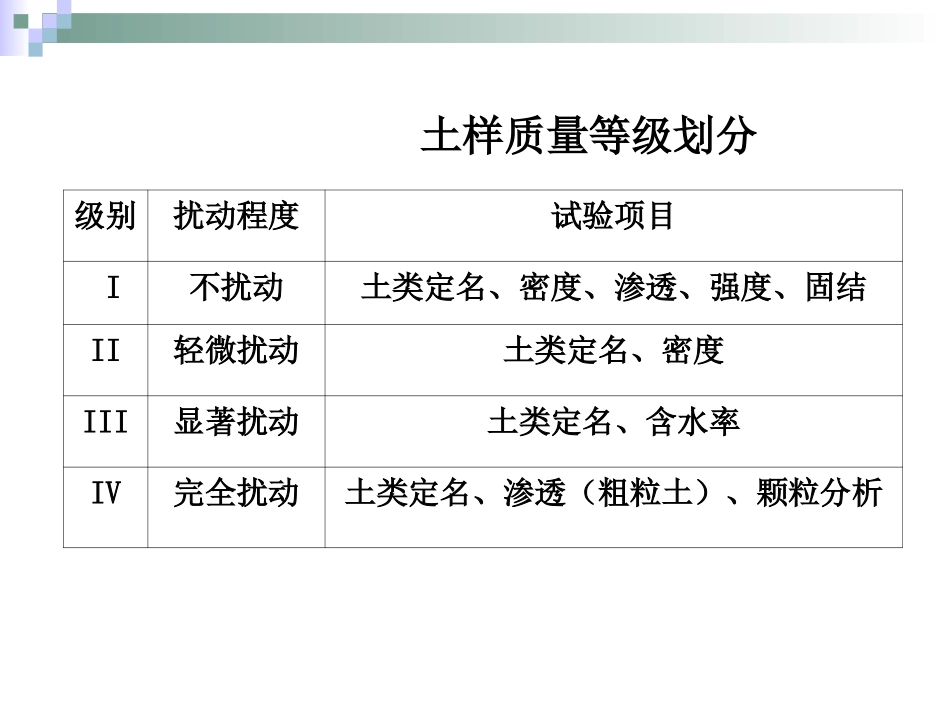

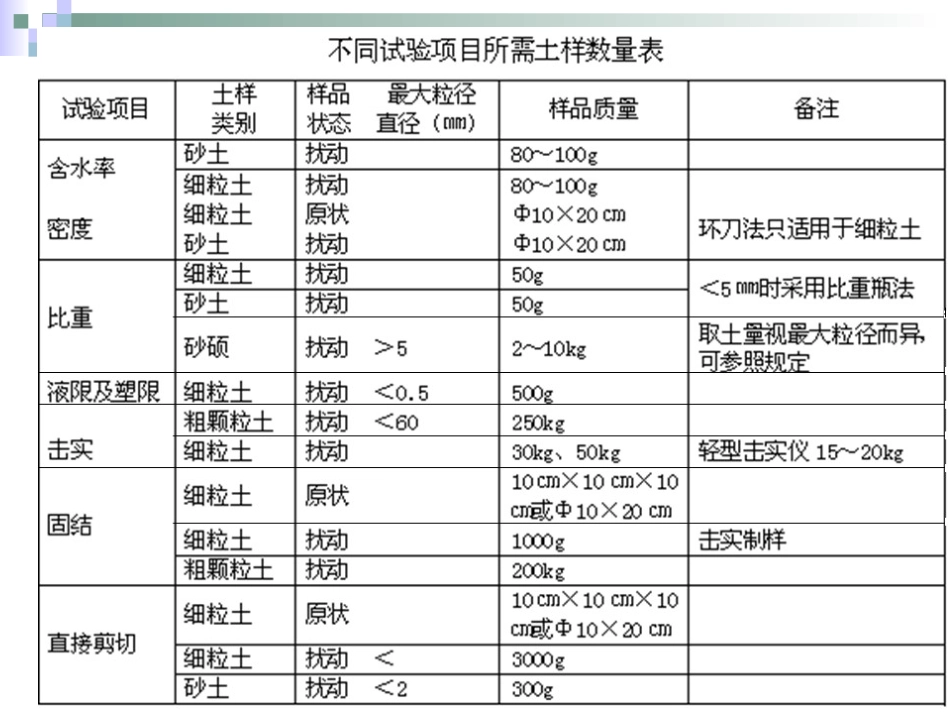

土力学实验土样质量等级划分级别扰动程度试验项目I不扰动土类定名、密度、渗透、强度、固结II轻微扰动土类定名、密度III显著扰动土类定名、含水率IV完全扰动土类定名、渗透（粗粒土）、颗粒分析实验一土样和试样制备目的：土样和试样的制备程序是试验工作的第一个质量要素，为保证试验成果的可靠性和试验数据的可比性，必须统一土样和试样的制备方法和程序。适用范围：1.适用于颗粒粒径小于60mm的原状土和扰动土。2.根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g／cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±0.01g／cm3,一组试样的含水率与要求的含水率之差不得大于士1％。主要仪器设备1细筛：孔径0.5mm、2mm2洗筛:孔径0.075mm3台秤和天平：称量10kg，最小分度值5g；称量5000g，最小分度值1g；称量1000g，最小分度值0.5g；称量500g，最小分度值0.lg；称量200g，最小分度值0.01g。4环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高40mm。5轻型击实器、推土器。6其他：切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。扰动土试样的制样步骤：1.试样的数量视试验项目而定，应有备用试样1～2个。2.将碾散的风干土样通过孔径0.5mm,2mm或5mm的筛，取筛下足够试验用的土样，充分拌匀，测定风干含水率，装入保湿缸或塑料袋内备用。取土量：物理性试验项目(液塑限)：过0.5mm筛，取0.8kg物理力学性试验土样：过2mm筛,取10kg击实试验土样：过5mm筛,取20kg3根据试验所需的土量与含水率，制备试样所需的加水量应按下式计算：式中mw——制备试样所需要的加水量(g)；m0——湿土(或风干土)质量(g)；w0——湿土(或风干土)含水率(％)；wl——制样要求的含水率(％)。4称取过筛的风干土样平铺于搪瓷盘内，将水均匀喷洒于土样上，充分拌匀后装入盛土容器内盖紧，润湿一昼夜，砂土的润湿时间可酌减。5测定润湿土样不同位置处的含水率，不应少于两点．要求：扰动土样同一组试样的密度与要求的密度之差不得大于±0.O1g／cm3,一组试样的含水率与要求的含水率之差不得大于士1％。6根据环刀窖积及所需的干密度，制样所需的湿土量应按下式计算式中：ρd—试样的干密度(g／cm3)；V—试样体积(环刀容积)(cm3)(三)扰动土制样可采用击样法和压样法1)击样法：将根据环刀容积和要求干密度所需质量的湿土倒入装有环刀的击样器内，击实到所需密度。2）取出带有试样的环刀，称环刀和试样总质量，对不需要饱和，且不立即进行试验的试样，应存放在保湿器内备用。实验二土的三项基本指标测定—含水率、密度试验含水率试验试验目的：测定土壤的含水率。适用范围：本试验方法适用于粗粒土、细粒土、有机质土和冻土。仪器设备：应符合下列规定：1电热烘箱：应能控制温度为I05~110℃。2天平：称量200g，最小分度值0.01g；称量1000g，最小分度值0.1g。土的含水率是土样在I05~110℃温度下烘到恒温时失去的水量与达到恒量后干土质量的比值。土最基本的物理参数之一，它直接影响到土的工程性质，是计算其它物理指标、测量其它物理状态指标的最基本试验。实验步骤1.取具有代表性试样15～30g或用环刀中的试样，有机质土、砂类土和整体状构造冻土为50g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0.O1g。2.打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘至恒量。烘干时间：粘土、粉土不得少于8h，砂土不得少于6h，对含有机质超过干土质量10％的土，应将温度控制在65～70℃的恒温下烘至恒量。3.将称量盒从烘箱中取出,盖上盒盖,放入干燥容器内冷却至室温,称盒加干土质量，准确至0.0lg。含水率测定的允许平行差值含水率试验记录与计算盒号湿土质量g干土质量g含水率%平均含水率%试验前试验后含水率（%）允许平行差值＜100.510～401.0＞402.0密度试验（环刀法）实验目的：测定土的密度。了解土体内部结构的密实情况，土体密度大小与土的松紧程度、压缩性、抗剪强度等有一定联系。基本原理：土的密度是单位体积的质量。在天然含水率状态下的密度称为天然密度。测定方法：以测定土体积的方法命名...
