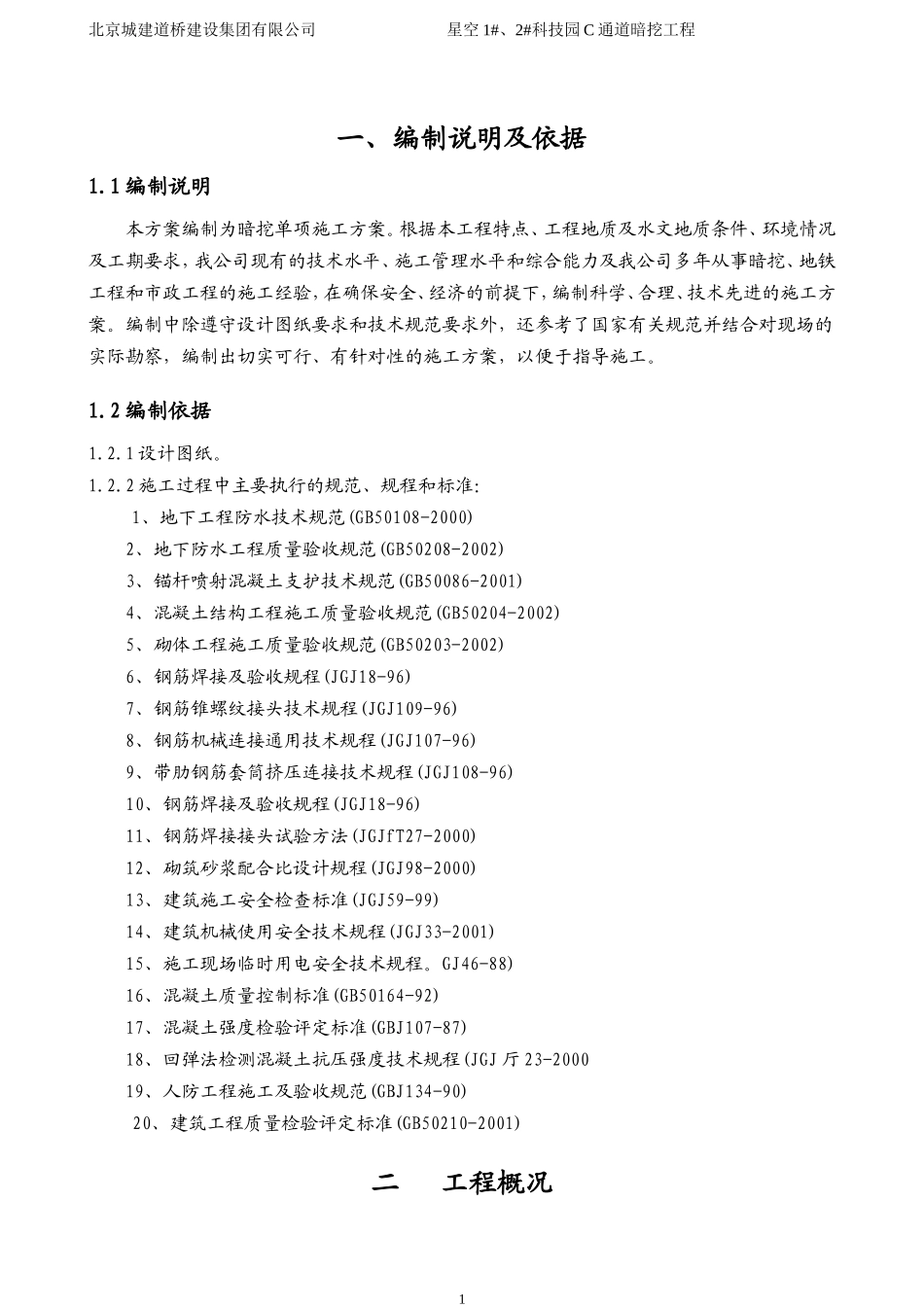

北京城建道桥建设集团有限公司星空1#、2#科技园C通道暗挖工程一、编制说明及依据1.1编制说明本方案编制为暗挖单项施工方案。根据本工程特点、工程地质及水文地质条件、环境情况及工期要求，我公司现有的技术水平、施工管理水平和综合能力及我公司多年从事暗挖、地铁工程和市政工程的施工经验，在确保安全、经济的前提下，编制科学、合理、技术先进的施工方案。编制中除遵守设计图纸要求和技术规范要求外，还参考了国家有关规范并结合对现场的实际勘察，编制出切实可行、有针对性的施工方案，以便于指导施工。1.2编制依据1.2.1设计图纸。1.2.2施工过程中主要执行的规范、规程和标准：1、地下工程防水技术规范(GB50108-2000)2、地下防水工程质量验收规范(GB50208-2002)3、锚杆喷射混凝土支护技术规范(GB50086-2001)4、混凝土结构工程施工质量验收规范(GB50204-2002)5、砌体工程施工质量验收规范(GB50203-2002)6、钢筋焊接及验收规程(JGJ18-96)7、钢筋锥螺纹接头技术规程(JGJ109-96)8、钢筋机械连接通用技术规程(JGJ107-96)9、带肋钢筋套筒挤压连接技术规程(JGJ108-96)10、钢筋焊接及验收规程(JGJ18-96)11、钢筋焊接接头试验方法(JGJfT27-2000)12、砌筑砂浆配合比设计规程(JGJ98-2000)13、建筑施工安全检查标准(JGJ59-99)14、建筑机械使用安全技术规程(JGJ33-2001)15、施工现场临时用电安全技术规程。GJ46-88)16、混凝土质量控制标准(GB50164-92)17、混凝土强度检验评定标准(GBJ107-87)18、回弹法检测混凝土抗压强度技术规程(JGJ厅23-200019、人防工程施工及验收规范(GBJ134-90)20、建筑工程质量检验评定标准(GB50210-2001)二工程概况1北京城建道桥建设集团有限公司星空1#、2#科技园C通道暗挖工程2.1概况星空1#、2#科技园C通道暗挖工程位于星空科技园1#、2#主体连接通道，通道纵贯丰茂南路，该主通道全长60.74m，其中暗挖部分的净长为25.00m，明开挖结构部分为35.74m，暗挖部分通道净宽为11.40m，净高为3.5m，暗挖通道部位地面平均标高为47.30m，通道位置简图及纵向布置见下图.附图1本暗挖区间地面平均标高47.30m，结构平均埋深5.3m。中部道路下通道采用暗挖法施工，共分横向9个导洞，竖向分上中下三个导洞，导洞毛宽为边导洞3.55m，中部导洞为3.7m，导洞毛高为上部导洞3.00m，中部导洞为2.7m，下部导洞为3.00m，顶部起拱，拱顶及拱底高差为1.00m。初衬采用钢格栅加喷射混凝土的支护形式，初衬厚度边拱为0.35m，中隔板厚度为0.3m。喷射混凝土强度等级为C25；二衬采用现浇钢筋混凝土结构，混凝土强度等级为板、墙、顶、底为C30P8。两侧通道连接采用明挖法施工，暗挖结构内积水坑采用倒挂井壁法施工集水坑初衬，二衬结构同通道结构底板同时浇筑。2.2主要工程材料一览表工程施工主要材料计划表项目材料及规格喷混凝土(C25)2035m3水泥4252北京城建道桥建设集团有限公司星空1#、2#科技园C通道暗挖工程中砂石屑5-15mm速凝剂钢格栅主筋Φ25螺纹拉结钢筋Φ22螺纹加强箍筋φ6.5园钢钢筋网片φ6.5@100×100角钢L140×90×10螺栓M24临时支撑碗口脚手架初支超前注浆小导管Φ42间距400*400浆液1:1水泥浆液、水玻璃管棚Φ108间距400*400背后注浆(初支及二衬)注浆管Φ42浆液1:1水泥浆液二衬混凝土顶底板侧墙C30S8中楼板C30二衬钢筋顶底板及侧墙Φ28螺纹Φ25螺纹Φ22螺纹Φ20螺纹φ14开口箍φ10开口箍楼板Φ18螺纹Φ16螺纹3北京城建道桥建设集团有限公司星空1#、2#科技园C通道暗挖工程施工缝橡胶止水带三工程地质及水文地质概况3.1地形地貌星空1#、2#科技园C通道暗挖工程位于星空科技园1#、2#主体连接通道，通道纵贯丰茂南路，该主通道全长60.74m，其中暗挖部分的净长为25.00m，暗挖通道部位地面平均标高为47.30m，3.2工程地质概况1.现场地形条件及现状地物拟建场区现为空地，长满荒草，局部有堆土和土坑，地形略有起伏，本次岩土工程勘察期间实测的钻孔孔口处地面标高为45.20-47.86m.2.地层土质概述根据现场勘查及室内土工试验成功，将本次勘察深度范围内（最深42.00m）的地层，按其成因年代划分为人工堆积层、新近沉积层、第四纪沉积层及第三纪沉积岩层四大类，并按地层岩性及其物理力学性质指标进一...
