自喷系统构造及原理VIP免费

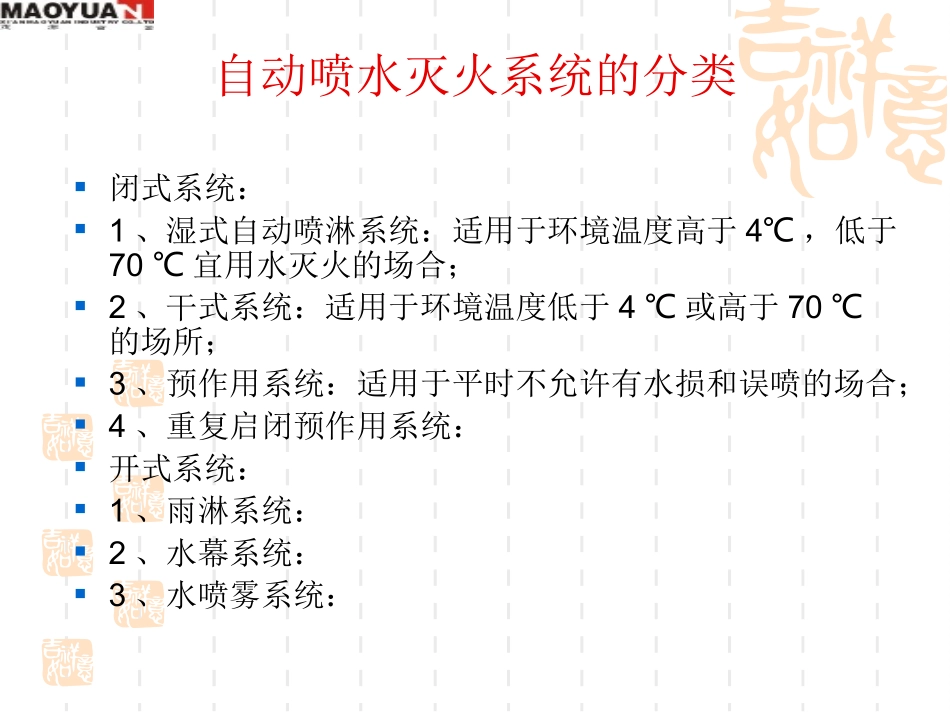

简介消防自动喷水灭火系统的构成、原理西安茂源实业有限公司自动喷水灭火系统的分类闭式系统：1、湿式自动喷淋系统：适用于环境温度高于4℃，低于70℃宜用水灭火的场合；2、干式系统：适用于环境温度低于4℃或高于70℃的场所；3、预作用系统：适用于平时不允许有水损和误喷的场合；4、重复启闭预作用系统：开式系统：1、雨淋系统：2、水幕系统：3、水喷雾系统：术语解释1、准工作状态：自动喷水灭火系统性能及使用条件符合有关技术要求，发生火灾时能立即动作、喷水灭火的状态。2、系统组件：组成自动喷水灭火系统的喷头、报警阀组、压力开关、水流指示器、消防水泵、稳压设备等专用产品的名称。3、稳压泵：能是自动喷水灭火系统在准工作状态的压力保持在设计工作压力范围内的一种专用水泵。4、末端试水装置：安装在系统管网或分区管网的末段，检验系统启动、报警及联动等功能的装置。湿式自动喷淋系统的优点自动喷水灭火系统是一种能自动启动喷水灭火，并能同时发出火警信号的灭火系统，具有工作性能稳定、适应范围广、安全可靠、控火灭火成功率高、维护简便等优点自动喷水灭火系统只能在早期火灾条件下启动，系统的启动依赖于火灾自动报警系统的火灾探测器或湿式自动喷淋系统上的闭式喷头探测早期火灾，系统启动后，应在着火保护区内喷水灭火；如果灭火系统不能在早期火灾条件下启动，由于火源热释放速率的增长，系统灭火将失去最佳时机。自喷系统在发生火灾时能否正常启动显得尤为重要、那么如何进行日常维护和保养就是关键，现在就GN50261-2005规范中的系统维护管理和大家一起学习，希望能对以后的工作能力有所提高，不足之处请批评指正。自喷系统示意图自喷系统构成湿式自动喷淋灭火系统既有灭火作用，又有报警功能；在发生火灾后，该处闭式喷头玻璃球破裂、喷水灭火，同时水流指示器反馈火灾区域；湿式报警系统由喷淋泵、高位水箱及稳压设备、湿式报警阀组、系统管网及控制阀门、闭式喷头、水流指示器、末端试水装置或末端试水阀、水泵接合器、消防水池等组成。工作原理框图湿式报警阀结构图湿式报警阀工作原理湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。需要进行试报警时：拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。此时打开试报警控制球阀即可进行报警试验。试验后立即将两个控制球阀恢复至原来状态。信号阀水流指示器闭式喷头水泵接合器（墙壁式）水泵接合器（地上式）室外消火栓（地上式）室外消火栓（地下式）玻璃管液位计
