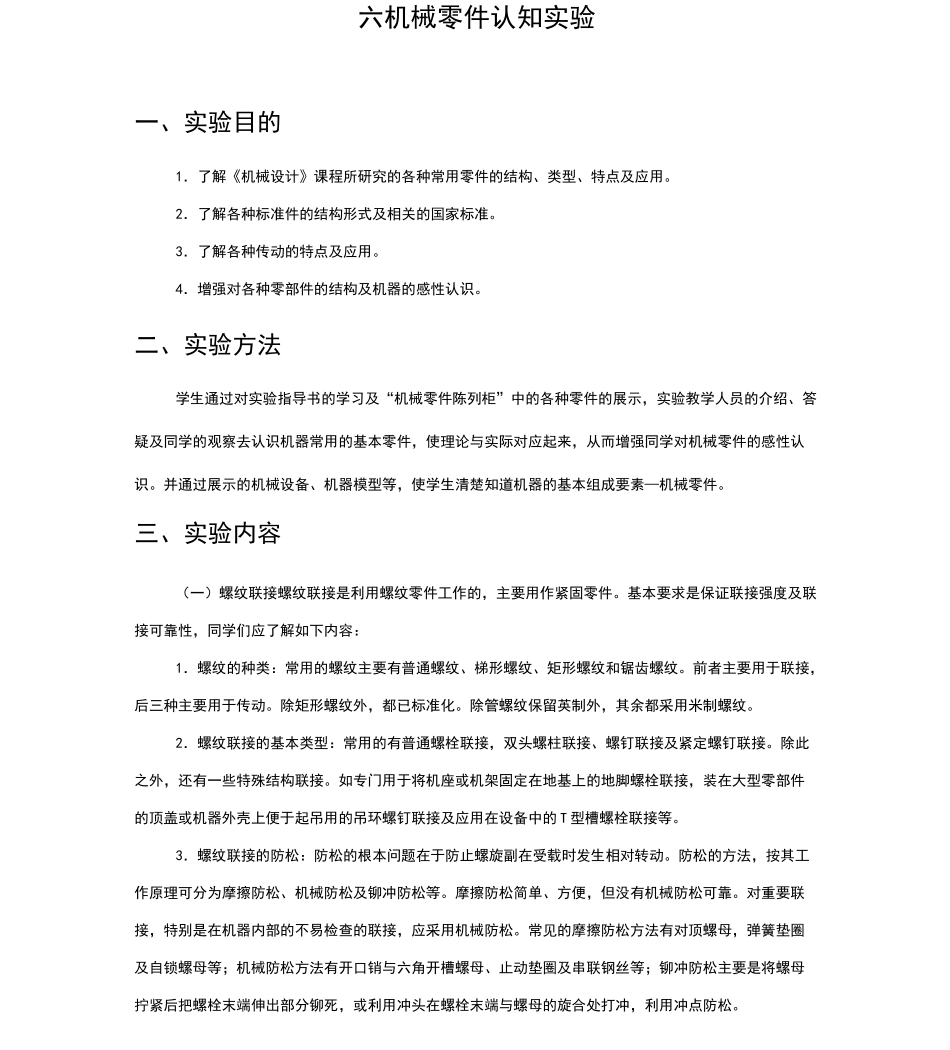

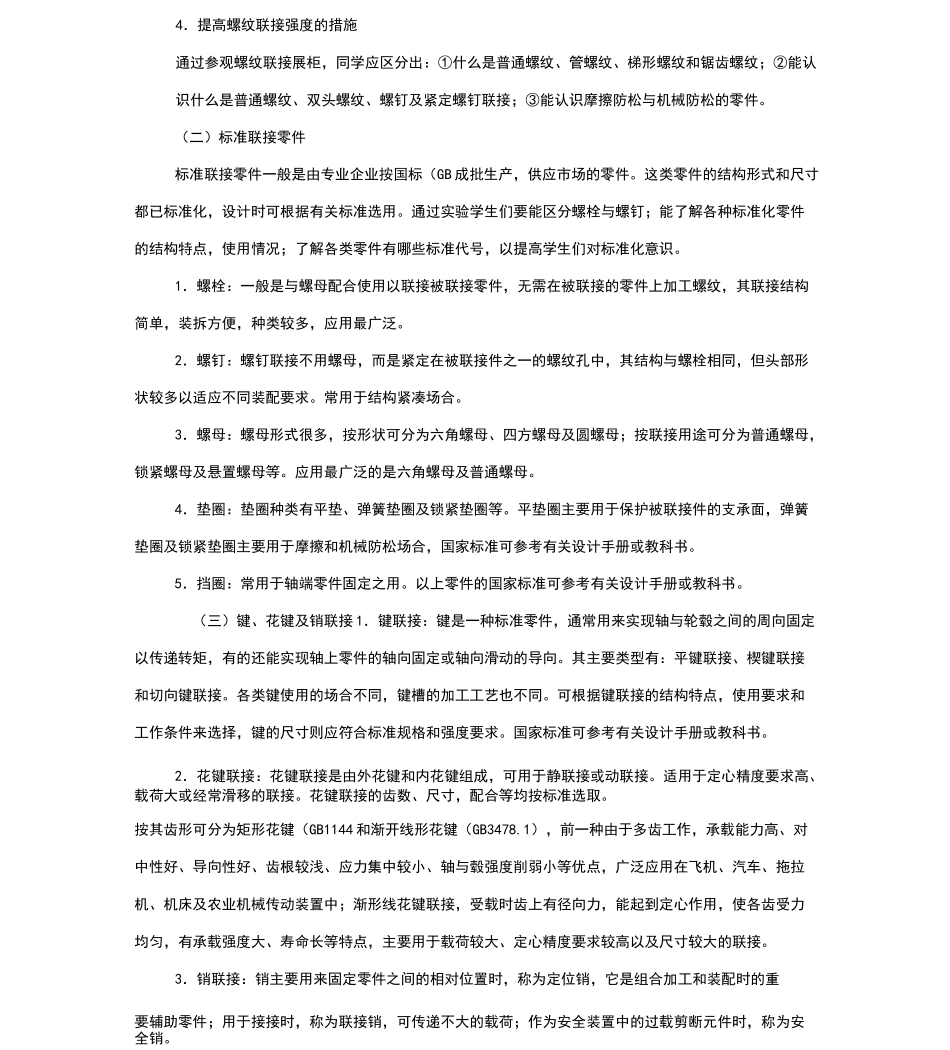

六机械零件认知实验一、实验目的1．了解《机械设计》课程所研究的各种常用零件的结构、类型、特点及应用。2．了解各种标准件的结构形式及相关的国家标准。3．了解各种传动的特点及应用。4．增强对各种零部件的结构及机器的感性认识。二、实验方法学生通过对实验指导书的学习及“机械零件陈列柜”中的各种零件的展示，实验教学人员的介绍、答疑及同学的观察去认识机器常用的基本零件，使理论与实际对应起来，从而增强同学对机械零件的感性认识。并通过展示的机械设备、机器模型等，使学生清楚知道机器的基本组成要素—机械零件。三、实验内容（一）螺纹联接螺纹联接是利用螺纹零件工作的，主要用作紧固零件。基本要求是保证联接强度及联接可靠性，同学们应了解如下内容：1．螺纹的种类：常用的螺纹主要有普通螺纹、梯形螺纹、矩形螺纹和锯齿螺纹。前者主要用于联接，后三种主要用于传动。除矩形螺纹外，都已标准化。除管螺纹保留英制外，其余都采用米制螺纹。2．螺纹联接的基本类型：常用的有普通螺栓联接，双头螺柱联接、螺钉联接及紧定螺钉联接。除此之外，还有一些特殊结构联接。如专门用于将机座或机架固定在地基上的地脚螺栓联接，装在大型零部件的顶盖或机器外壳上便于起吊用的吊环螺钉联接及应用在设备中的T型槽螺栓联接等。3．螺纹联接的防松：防松的根本问题在于防止螺旋副在受载时发生相对转动。防松的方法，按其工作原理可分为摩擦防松、机械防松及铆冲防松等。摩擦防松简单、方便，但没有机械防松可靠。对重要联接，特别是在机器内部的不易检查的联接，应采用机械防松。常见的摩擦防松方法有对顶螺母，弹簧垫圈及自锁螺母等；机械防松方法有开口销与六角开槽螺母、止动垫圈及串联钢丝等；铆冲防松主要是将螺母拧紧后把螺栓末端伸出部分铆死，或利用冲头在螺栓末端与螺母的旋合处打冲，利用冲点防松。4．提高螺纹联接强度的措施通过参观螺纹联接展柜，同学应区分出：①什么是普通螺纹、管螺纹、梯形螺纹和锯齿螺纹；②能认识什么是普通螺纹、双头螺纹、螺钉及紧定螺钉联接；③能认识摩擦防松与机械防松的零件。（二）标准联接零件标准联接零件一般是由专业企业按国标（GB成批生产，供应市场的零件。这类零件的结构形式和尺寸都已标准化，设计时可根据有关标准选用。通过实验学生们要能区分螺栓与螺钉；能了解各种标准化零件的结构特点，使用情况；了解各类零件有哪些标准代号，以提高学生们对标准化意识。1．螺栓：一般是与螺母配合使用以联接被联接零件，无需在被联接的零件上加工螺纹，其联接结构简单，装拆方便，种类较多，应用最广泛。2．螺钉：螺钉联接不用螺母，而是紧定在被联接件之一的螺纹孔中，其结构与螺栓相同，但头部形状较多以适应不同装配要求。常用于结构紧凑场合。3．螺母：螺母形式很多，按形状可分为六角螺母、四方螺母及圆螺母；按联接用途可分为普通螺母，锁紧螺母及悬置螺母等。应用最广泛的是六角螺母及普通螺母。4．垫圈：垫圈种类有平垫、弹簧垫圈及锁紧垫圈等。平垫圈主要用于保护被联接件的支承面，弹簧垫圈及锁紧垫圈主要用于摩擦和机械防松场合，国家标准可参考有关设计手册或教科书。5．挡圈：常用于轴端零件固定之用。以上零件的国家标准可参考有关设计手册或教科书。（三）键、花键及销联接1．键联接：键是一种标准零件，通常用来实现轴与轮毂之间的周向固定以传递转矩，有的还能实现轴上零件的轴向固定或轴向滑动的导向。其主要类型有：平键联接、楔键联接和切向键联接。各类键使用的场合不同，键槽的加工工艺也不同。可根据键联接的结构特点，使用要求和工作条件来选择，键的尺寸则应符合标准规格和强度要求。国家标准可参考有关设计手册或教科书。2．花键联接：花键联接是由外花键和内花键组成，可用于静联接或动联接。适用于定心精度要求高、载荷大或经常滑移的联接。花键联接的齿数、尺寸，配合等均按标准选取。按其齿形可分为矩形花键（GB1144和渐开线形花键（GB3478.1），前一种由于多齿工作，承载能力高、对中性好、导向性好、齿根较浅、应力集中较小、轴与毂强度削弱小等优点，广泛应用在飞机、汽车、拖拉机、机床及农业机械传...
