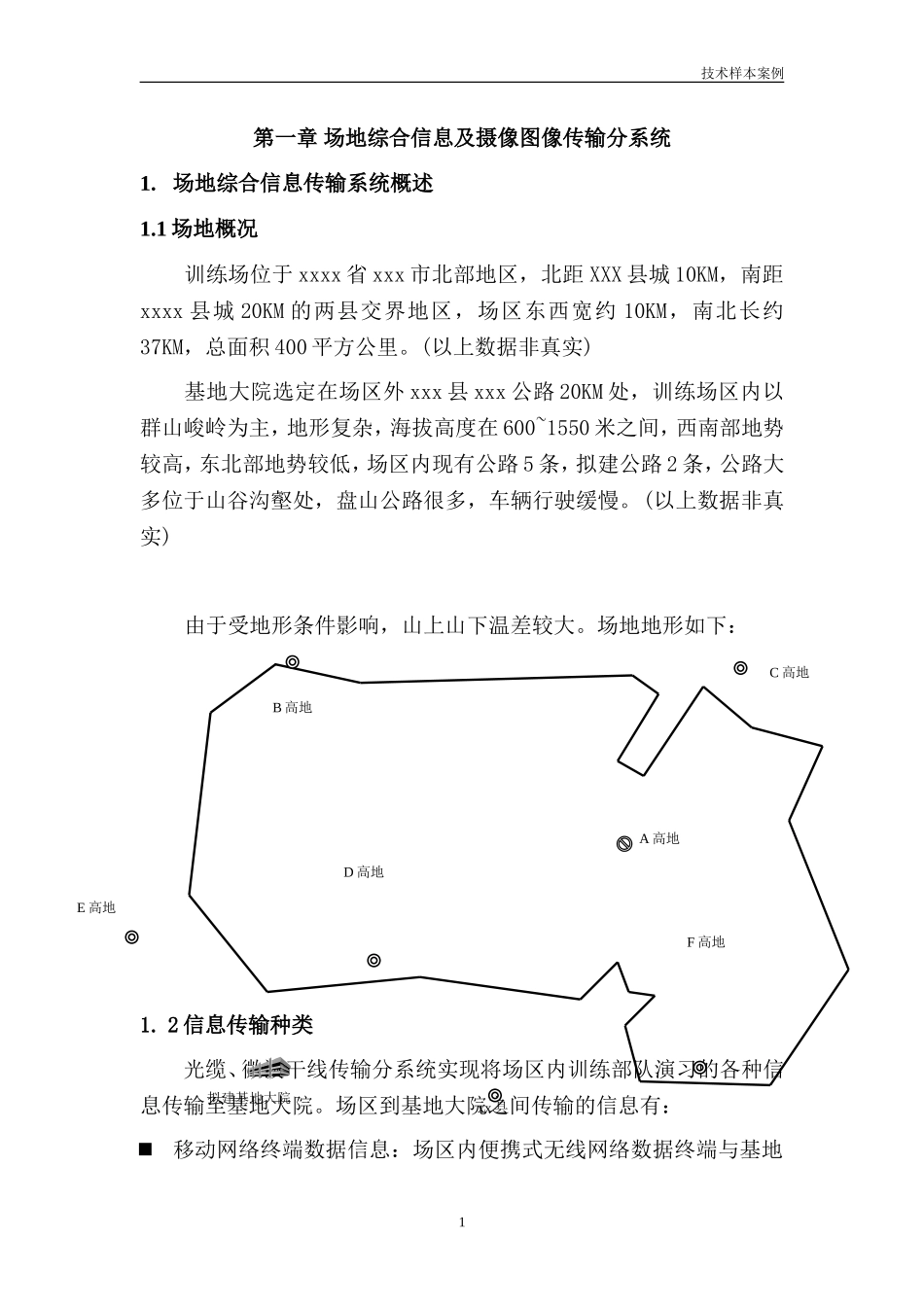

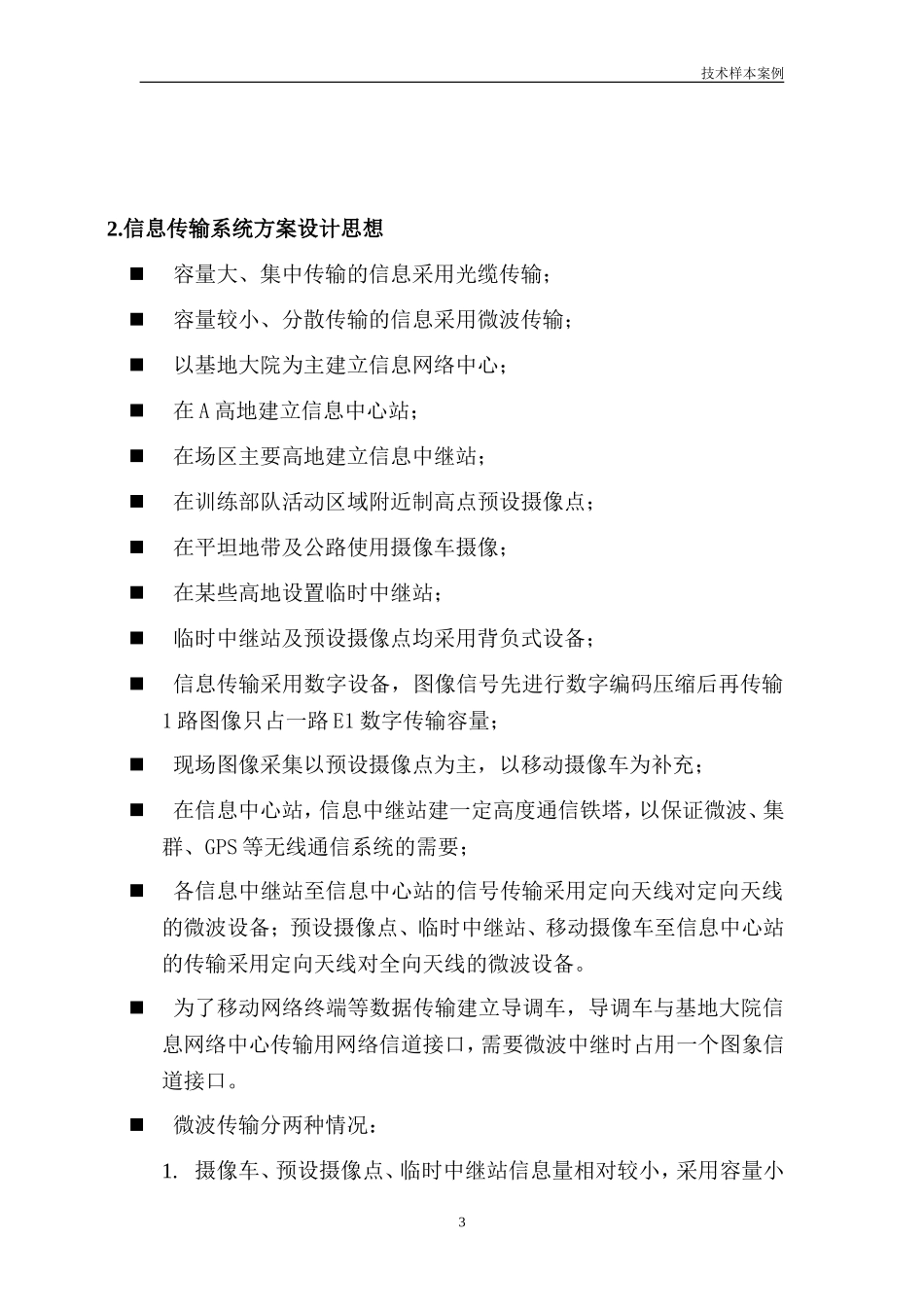

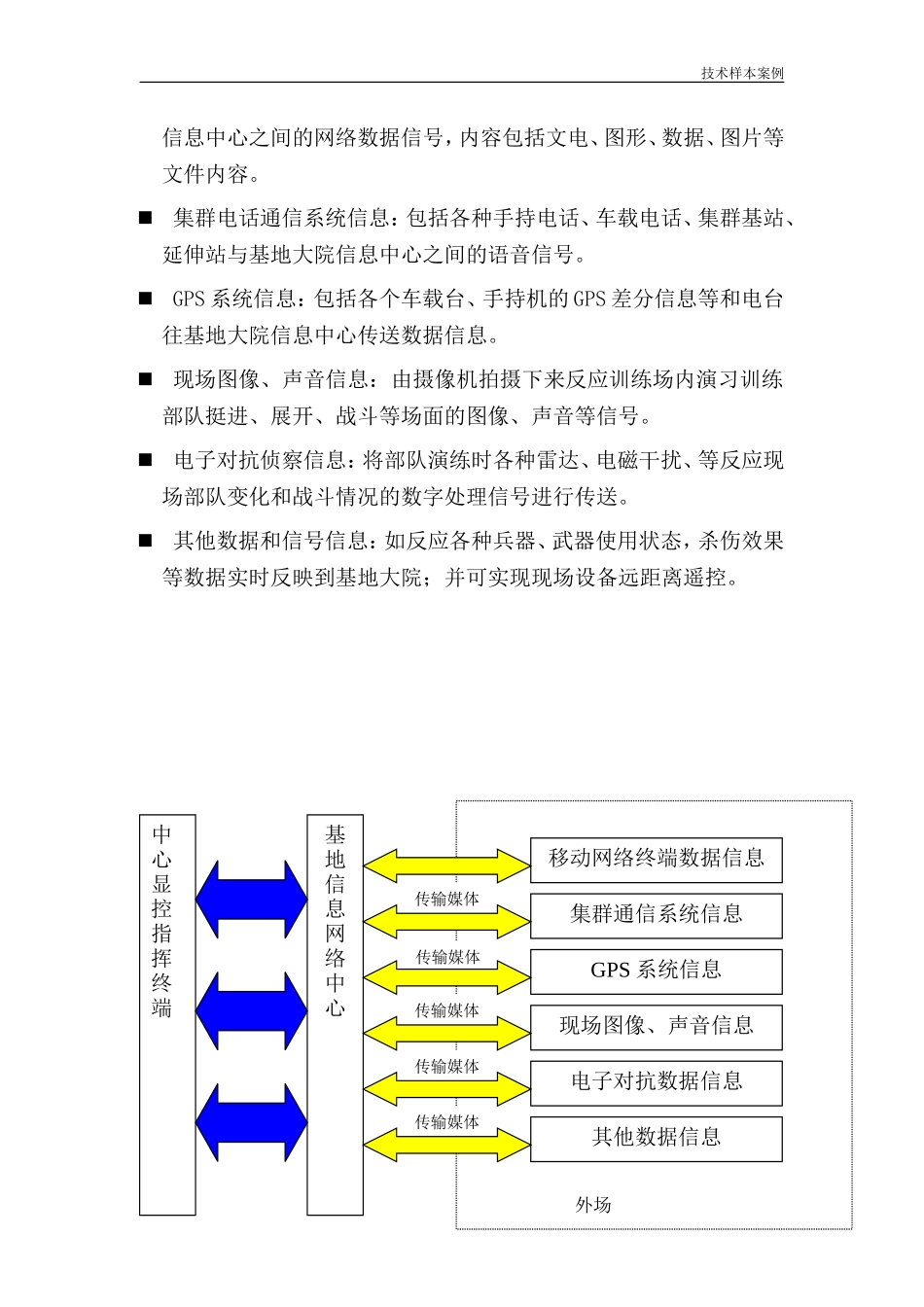

技术样本案例第一章场地综合信息及摄像图像传输分系统1.场地综合信息传输系统概述1.1场地概况训练场位于xxxx省xxx市北部地区，北距XXX县城10KM，南距xxxx县城20KM的两县交界地区，场区东西宽约10KM，南北长约37KM，总面积400平方公里。(以上数据非真实)基地大院选定在场区外xxx县xxx公路20KM处，训练场区内以群山峻岭为主，地形复杂，海拔高度在600~1550米之间，西南部地势较高，东北部地势较低，场区内现有公路5条，拟建公路2条，公路大多位于山谷沟壑处，盘山公路很多，车辆行驶缓慢。(以上数据非真实)由于受地形条件影响，山上山下温差较大。场地地形如下：1.2信息传输种类光缆、微波干线传输分系统实现将场区内训练部队演习的各种信息传输至基地大院。场区到基地大院之间传输的信息有：移动网络终端数据信息：场区内便携式无线网络数据终端与基地1B高地D高地A高地F高地E高地拟建基地大院C高地xx县技术样本案例信息中心之间的网络数据信号，内容包括文电、图形、数据、图片等文件内容。集群电话通信系统信息：包括各种手持电话、车载电话、集群基站、延伸站与基地大院信息中心之间的语音信号。GPS系统信息：包括各个车载台、手持机的GPS差分信息等和电台往基地大院信息中心传送数据信息。现场图像、声音信息：由摄像机拍摄下来反应训练场内演习训练部队挺进、展开、战斗等场面的图像、声音等信号。电子对抗侦察信息：将部队演练时各种雷达、电磁干扰、等反应现场部队变化和战斗情况的数字处理信号进行传送。其他数据和信号信息：如反应各种兵器、武器使用状态，杀伤效果等数据实时反映到基地大院；并可实现现场设备远距离遥控。2基地信息网络中心移动网络终端数据信息集群通信系统信息GPS系统信息现场图像、声音信息电子对抗数据信息其他数据信息中心显控指挥终端传输媒体传输媒体传输媒体传输媒体传输媒体外场技术样本案例2.信息传输系统方案设计思想容量大、集中传输的信息采用光缆传输；容量较小、分散传输的信息采用微波传输；以基地大院为主建立信息网络中心；在A高地建立信息中心站；在场区主要高地建立信息中继站；在训练部队活动区域附近制高点预设摄像点；在平坦地带及公路使用摄像车摄像；在某些高地设置临时中继站；临时中继站及预设摄像点均采用背负式设备；信息传输采用数字设备，图像信号先进行数字编码压缩后再传输1路图像只占一路E1数字传输容量；现场图像采集以预设摄像点为主，以移动摄像车为补充；在信息中心站，信息中继站建一定高度通信铁塔，以保证微波、集群、GPS等无线通信系统的需要；各信息中继站至信息中心站的信号传输采用定向天线对定向天线的微波设备；预设摄像点、临时中继站、移动摄像车至信息中心站的传输采用定向天线对全向天线的微波设备。为了移动网络终端等数据传输建立导调车，导调车与基地大院信息网络中心传输用网络信道接口，需要微波中继时占用一个图象信道接口。微波传输分两种情况：1.摄像车、预设摄像点、临时中继站信息量相对较小，采用容量小3技术样本案例的微波设备传输，即一个E1容量。2.信息中继站至A高地信息中心站，信息量相对较大，采用容量大的干线微波设备传输，即16个E1容量。4技术样本案例信息传输系统信号流程图：无线小微波小微波小微波小微波无线无线小微波无线无线无线干线微波干线微波干线微波干线微波光缆GPS信息图像信息其他数据电子对抗集群信息网络信息基地大院信息中心A高地场地信息中心站信息中继站集群手机等GPS终端摄像微波网络终端信息中继站信息中继站信息中继站摄像微波网络终端其他终端等电子对抗预设摄像点临时中继站集群延伸站GPS电台集群手机GPS终端摄像机摄像车5技术样本案例3.信息传输系统组成3.1摄像图像传输分系统现场图像、声音信息传输系统：图像信号几种传输流程示意图如下：基地大院信息中心信息中心站信息中继站信息中心站信息中心站信息中心站信息中心站摄像车摄像机信息中继站摄像车摄像机信息中继站预设摄像点摄像机信息中继站临时中继站摄像车摄像机信息中继站摄像车摄像机临时中继站预设摄像点摄像机6技术样本案例摄像图像信号传输流程...
