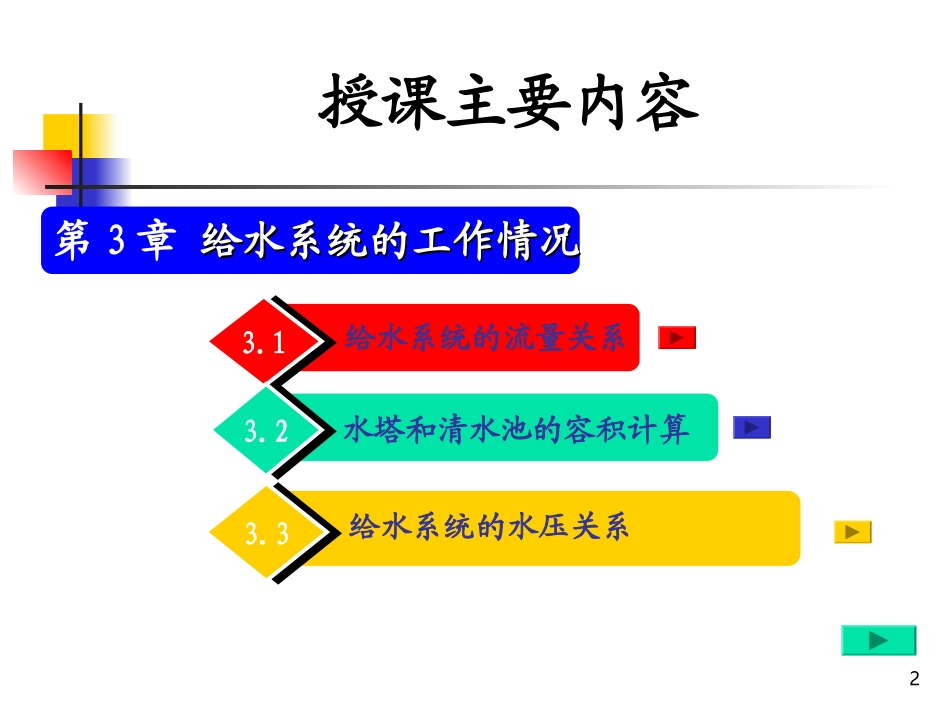

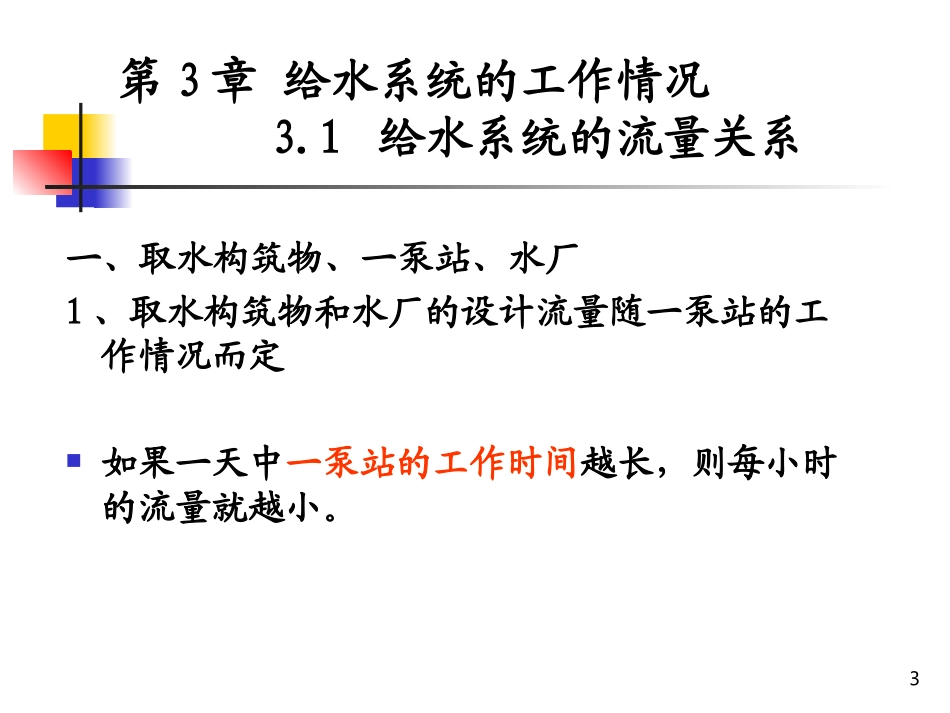

1给水管网2给水系统的流量关系水塔和清水池的容积计算给水系统的水压关系3.13.13.23.23.33.3第3章给水系统的工作情况给水系统的工作情况授课主要内容3第3章给水系统的工作情况3.1给水系统的流量关系一、取水构筑物、一泵站、水厂1、取水构筑物和水厂的设计流量随一泵站的工作情况而定如果一天中一泵站的工作时间越长，则每小时的流量就越小。42、一泵站工作时间①大城市中一泵站三班制24小时均匀工作;原因是：流量稳定，有利于水处理构筑物运行和管理，保证出水水质，使水厂运行管理简单；从造价方面，构筑物尺寸、设备容量降低，降低工程造价。②小型水厂的一泵站才考虑一班制或两班制运转。53、取水构筑物、一泵站、水厂都是按最高日平均时流量计算①地表水源：设水厂（m3/h）：考虑水厂自用水量的系数，以供沉淀池排泥、滤池冲洗等用水。其值取决于水处理工艺、构筑物类型及原水水质等因素。一般取1.05～1.10之间。：一泵站每天的工作小时数。TQQdIT6②地下水源：不设水厂(对原水水质不需处理)（m3/h）一泵站地面水池二泵站管网TQQdI7二、二泵站、输水管渠、管网1、不设水塔任何小时的二泵站供水量等于用水量。二泵站设计流量为高日高时用水量。泵站到管网的输水管渠、管网按计算。hQhQ82、设水塔（1）二泵站设计供水线按用水量变化曲线拟定，见图2－1。一级泵站供水曲线二级泵站供水曲线用水量变化曲线9注意：泵站各级供水线尽量接近用水线，以减小水塔的调节容积，分级数一般不应多于三级，以便于水泵机组的运行管理。分级供水时，应注意每级能否选到合适的水泵，以及水泵机组的合理搭配，并尽可能满足目前和今后的一段时间内用水量增长的需要。10见图2－1水泵分两级工作：①5时～20时，流量为最高日用水量的5％②其余时间，流量为最高日用水量的2.78％但一天的泵站总供水量＝最高日用水量即：2.78％×9＋5％×15＝100％11（2）水塔作用能调节水泵供水和用水之间的流量差因此，二泵站每小时供水量可以不等于用水量。从图2－1用水量曲线和设计水泵供水线可以看到水塔的调节作用：①供水量>用水量，多余水进入水塔内贮存②供水量<用水量，从水塔流出水以补充水泵供水量的不足Q用Q用QQ用QQQQ－用12（3）网前水塔和对置水塔①网前水塔时a、二泵站、二泵站到水塔的输水管直径按泵站分级工作线的最大一级供水量计算b、水塔到管网的输水管和配水管网按高日高时hQmaxQ13②对置水塔（网后水塔）时二泵站、二泵站到管网的输水管直径按泵站分级工作线的最大一级供水量水塔到管网的输水管按配水管网按hQmaxQ配水管网二级泵站二级泵站水塔maxQhQmaxQQhmaxQQh14三、清水池（位于水处理构筑物和二泵站之间）调节一、二泵站供水量的差额：因为一泵站均匀工作，二泵站分级工作，所以一、二泵站每小时供水量并不相等。①20时～次日5时，一泵站的供水量>二泵站，多余水贮存在清水池②5时～20时，一泵站的供水量<二泵站，取清水池中的存水，以满足用水量需要150246810121614201822247654321时间（h）占最高日用水量百分数（％）一级泵站供水线二级泵站供水线AABBBB所以，清水池的调节容积＝①A部分面积，即二泵站供水量>一泵站时累计的或②B部分面积，即二泵站供水量<一泵站时累计的163.2水塔和清水池的容积计算•水塔和清水池的作用：调节泵站供水量和用水量之间的流量差值。一、清水池、水塔的调节容积1、确定方法清水池的调节容积，由一、二级泵站供水量曲线确定水塔容积，由二级泵站供水线和用水量曲线确定当一级泵站和二级泵站每小时供水量相接近时，清水池的调节容积可以减小，但是为了调节二级泵站供水量和用水量之间的差额，水塔的容积将会增大。如果二级泵站每小时供水量越接近用水量，水塔的容积越小，但清水池的容积将增加。172、计算方法（1）根据24h供水量和用水量变化曲线推算需要①城市24小时用水量变化规律②在此基础上拟定泵站供水线见书18页，表3－118A、无水塔：清水池调节容积（5）＝用水量（2）－一泵站供水量（4）B、有水塔：清水池调节容积（6）＝二泵站供水量（3）－一泵站供水量（...
