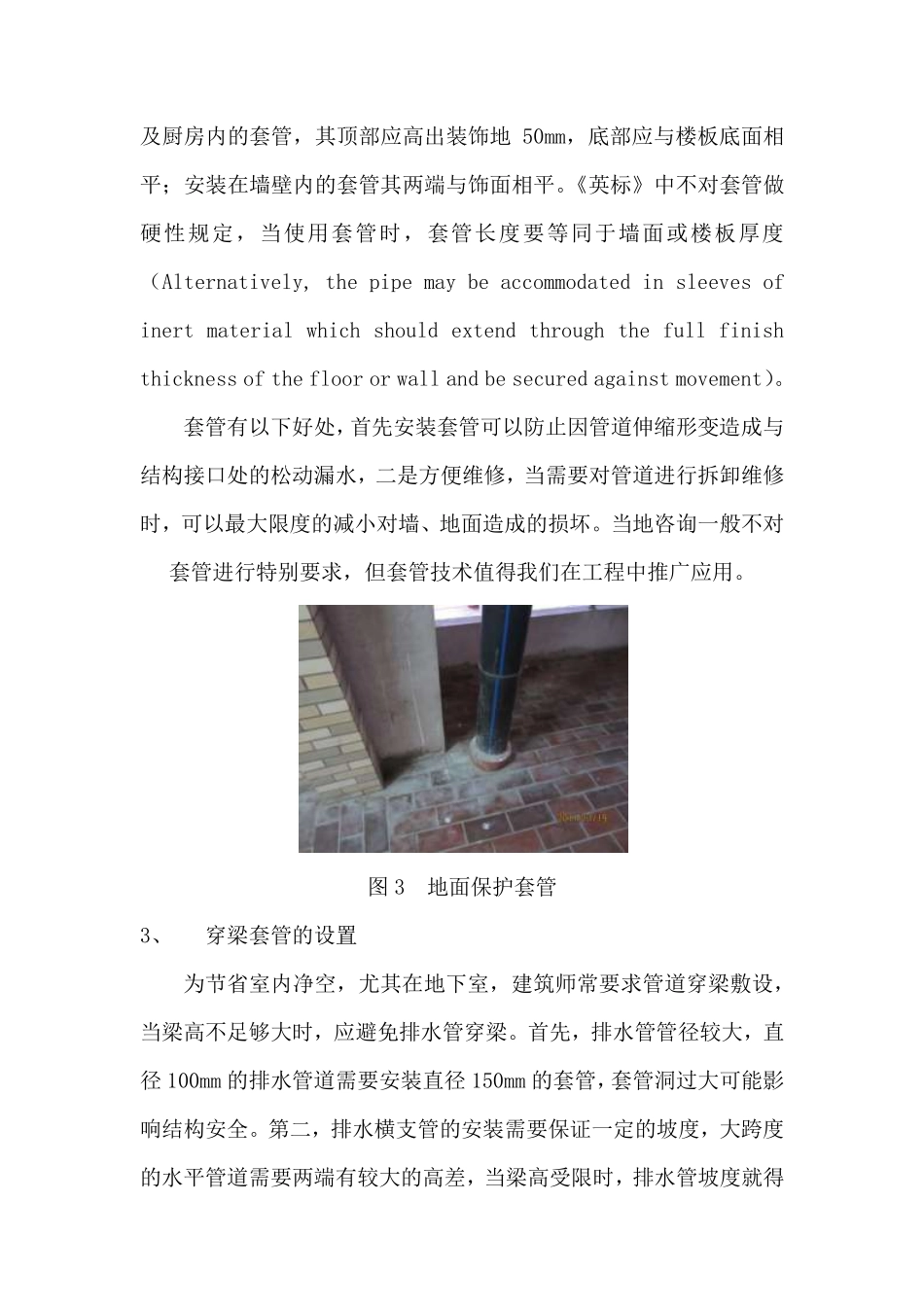

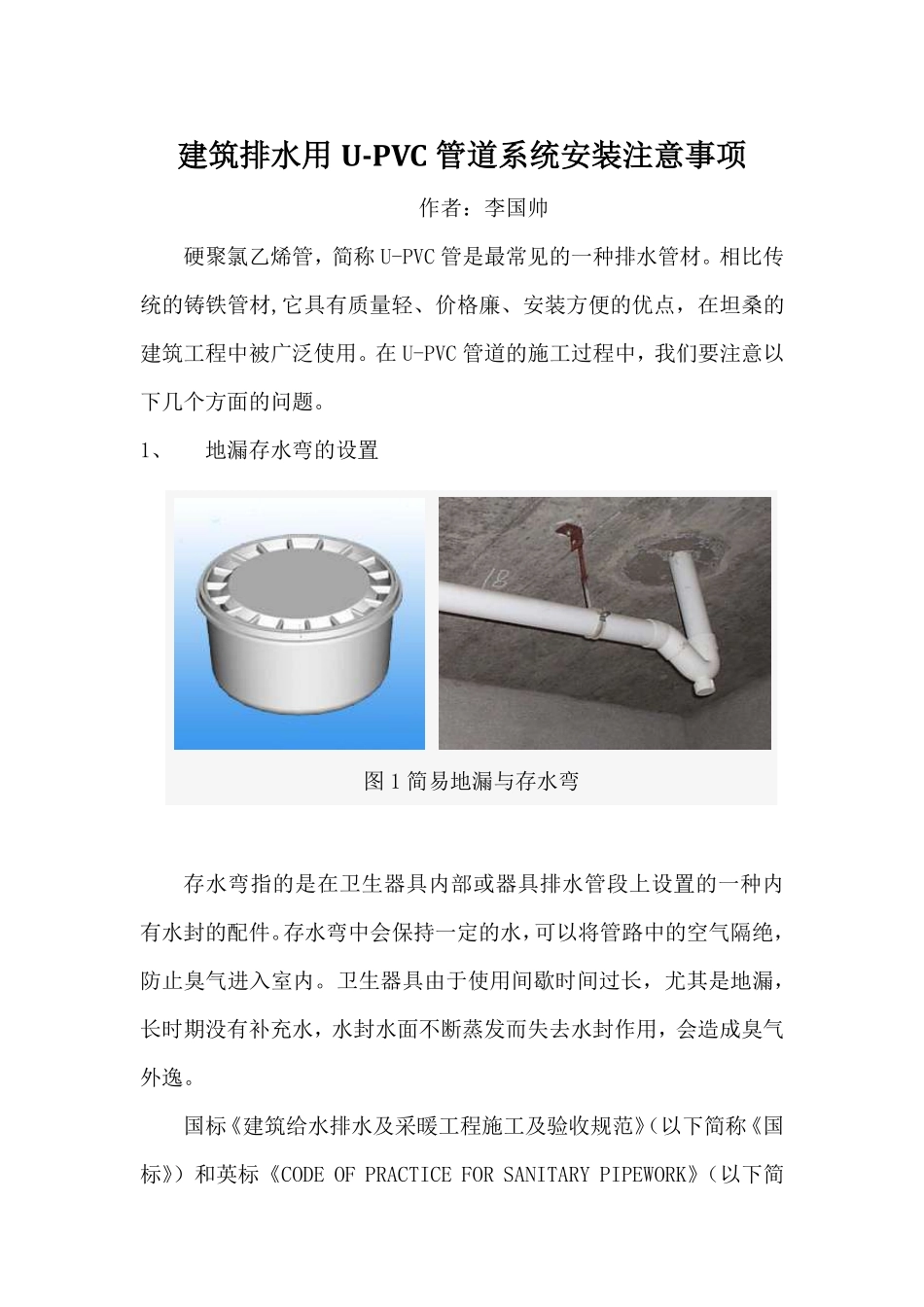

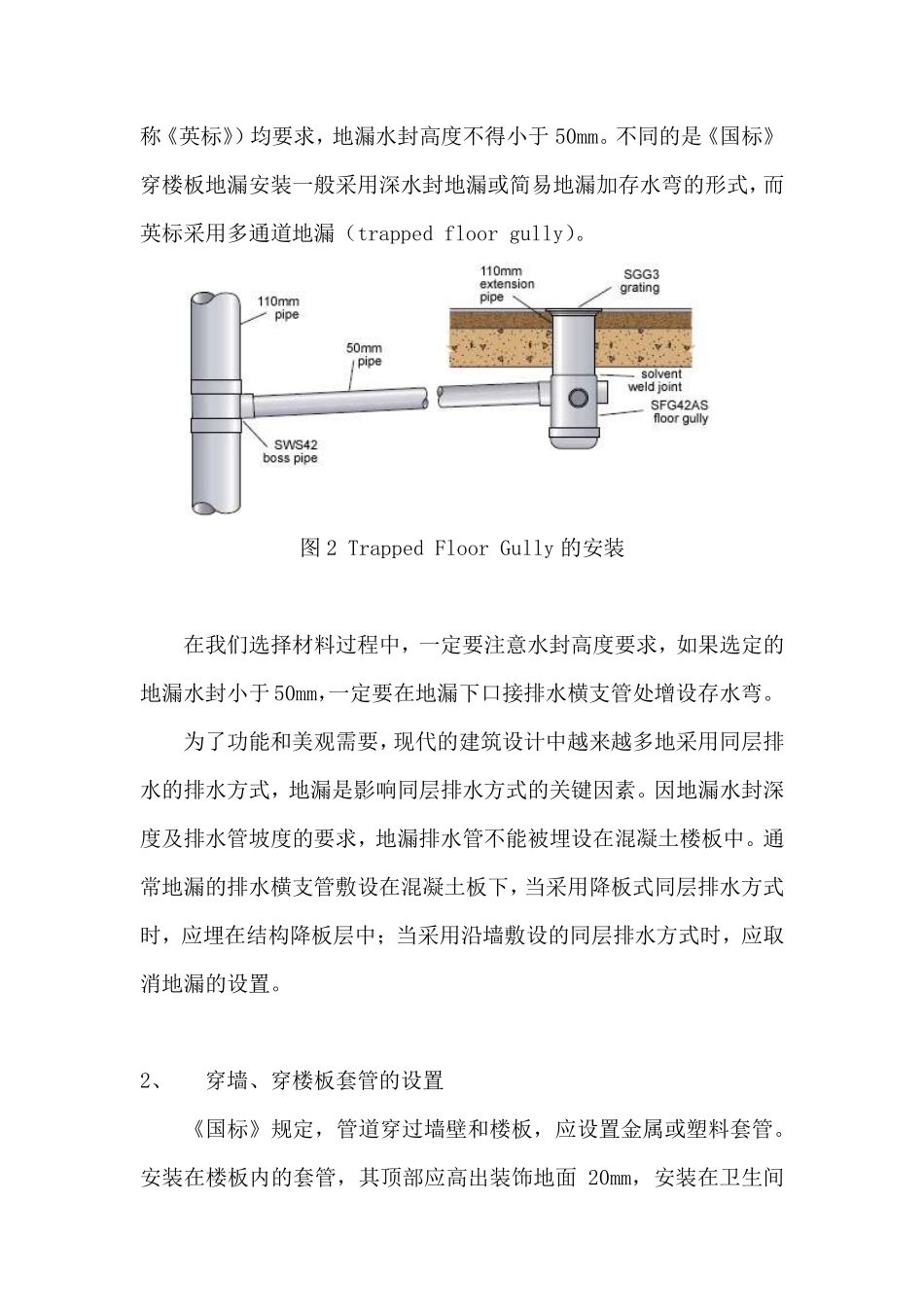

建筑排水用U-PVC管道系统安装注意事项作者:李国帅硬聚氯乙烯管,简称U-PVC管是最常见的一种排水管材。相比传统的铸铁管材,它具有质量轻、价格廉、安装方便的优点,在坦桑的建筑工程中被广泛使用。在U-PVC管道的施工过程中,我们要注意以下几个方面的问题。1、地漏存水弯的设置图1简易地漏与存水弯存水弯指的是在卫生器具内部或器具排水管段上设置的一种内有水封的配件。存水弯中会保持一定的水,可以将管路中的空气隔绝,防止臭气进入室内。卫生器具由于使用间歇时间过长,尤其是地漏,长时期没有补充水,水封水面不断蒸发而失去水封作用,会造成臭气外逸。国标《建筑给水排水及采暖工程施工及验收规范》(以下简称《国标》)和英标《CODEOFPRACTICEFORSANITARYPIPEWORK》(以下简称《英标》)均要求,地漏水封高度不得小于50mm。不同的是《国标》穿楼板地漏安装一般采用深水封地漏或简易地漏加存水弯的形式,而英标采用多通道地漏(trappedfloorgully)。图2TrappedFloorGully的安装在我们选择材料过程中,一定要注意水封高度要求,如果选定的地漏水封小于50mm,一定要在地漏下口接排水横支管处增设存水弯。为了功能和美观需要,现代的建筑设计中越来越多地采用同层排水的排水方式,地漏是影响同层排水方式的关键因素。因地漏水封深度及排水管坡度的要求,地漏排水管不能被埋设在混凝土楼板中。通常地漏的排水横支管敷设在混凝土板下,当采用降板式同层排水方式时,应埋在结构降板层中;当采用沿墙敷设的同层排水方式时,应取消地漏的设置。2、穿墙、穿楼板套管的设置《国标》规定,管道穿过墙壁和楼板,应设置金属或塑料套管。安装在楼板内的套管,其顶部应高出装饰地面20mm,安装在卫生间及厨房内的套管,其顶部应高出装饰地50mm,底部应与楼板底面相平;安装在墙壁内的套管其两端与饰面相平。《英标》中不对套管做硬性规定,当使用套管时,套管长度要等同于墙面或楼板厚度(Alternatively,thepipemaybeaccommodatedinsleevesofinertmaterialwhichshouldextendthroughthefullfinishthicknessofthefloororwallandbesecuredagainstmovement)。套管有以下好处,首先安装套管可以防止因管道伸缩形变造成与结构接口处的松动漏水,二是方便维修,当需要对管道进行拆卸维修时,可以最大限度的减小对墙、地面造成的损坏。当地咨询一般不对套管进行特别要求,但套管技术值得我们在工程中推广应用。图3地面保护套管3、穿梁套管的设置为节省室内净空,尤其在地下室,建筑师常要求管道穿梁敷设,当梁高不足够大时,应避免排水管穿梁。首先,排水管管径较大,直径100mm的排水管道需要安装直径150mm的套管,套管洞过大可能影响结构安全。第二,排水横支管的安装需要保证一定的坡度,大跨度的水平管道需要两端有较大的高差,当梁高受限时,排水管坡度就得不到保证。所以,PVC排水水平管应尽量在梁下敷设,当管道必须穿梁时,要得到结构师的同意。地下室管线较多,当管道交叉时一定要遵循承压管让重力管的原则,也就是说排水管要尽量安装在给水管道的下方。4、管道支吊架的设置规范合理的管道支吊架的设置,是保障管路系统稳定性的关键因素,也是影响管路系统感官质量的主要因素。图4排水管支架安装UPVC排水管道支承分滑动支承和固定支承两种方式。悬吊在楼板下的横支管上,若连接有穿越楼板的卫生器具排水竖向支管时,可视为一个滑动支承;明装立管穿越楼板处有严格的防漏水措施,应采用细石混凝土补洞,分层夯实后,可以形成固定支承。图5固定支承与滑动支承立管安装应每层设置一个固定支承,以控制立管膨胀方向,分层支承管道的自重。当层高小于4m时,每层要一个滑动支承,当层高大于4m时,层间应设两个滑动支承。当排水管水平敷设时,要设置角钢固定吊架,两吊架间距不应大于4m,固定吊架中间应根据英标《排水塑料管道支吊架最大间距表》补充滑动吊架。表1英标排水塑料管道支吊架最大间距(单位:m)管径(mm)32-405075-110150立管1.21.21.81.8横管0.50.60.91.205、管件与连接坦桑境内有多家U-PVC管材生产厂商,其中PLASCO的产品质量最好,但各厂家均不生产U-PVC管件,当地市场的U-PVC管件主...
