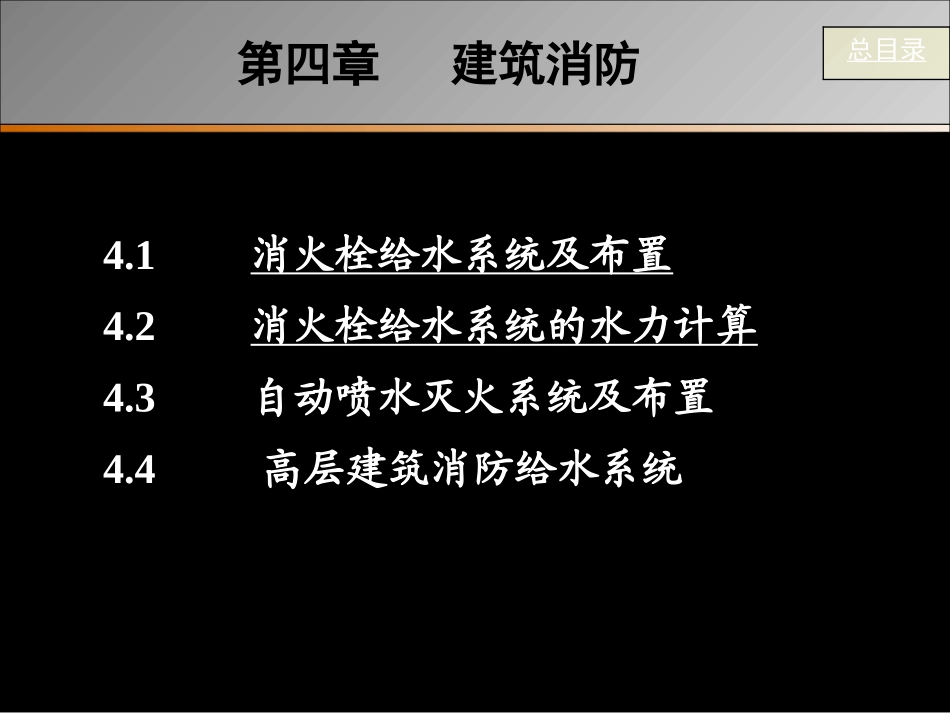

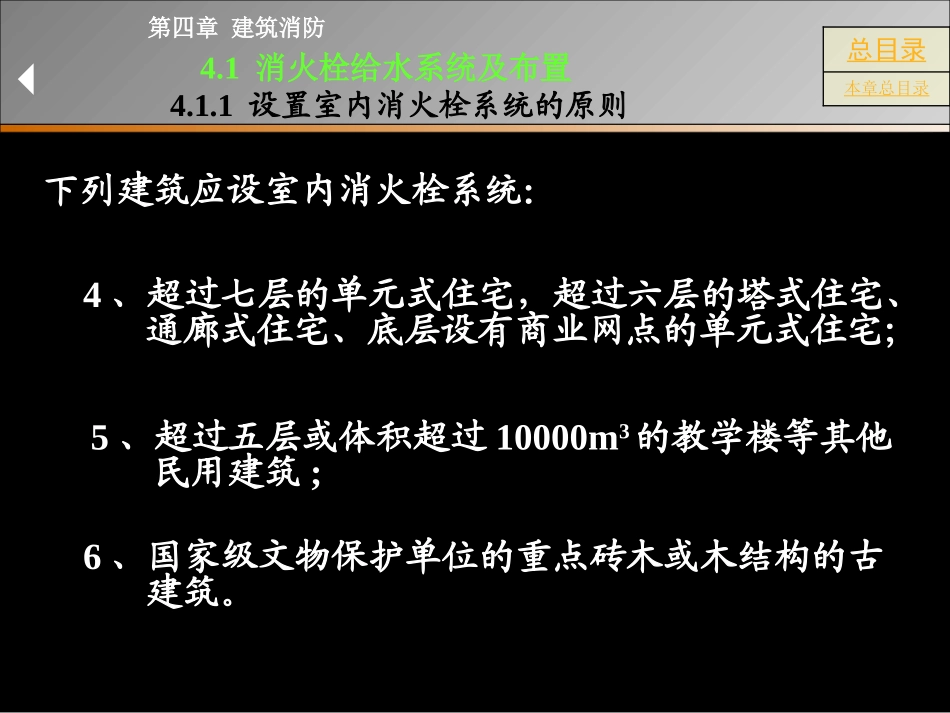

总目录第四章建筑消防4.1消火栓给水系统及布置4.2消火栓给水系统的水力计算4.3自动喷水灭火系统及布置4.4高层建筑消防给水系统本章总目录总目录第四章建筑消防4.1消火栓给水系统及布置4.1.1设置室内消火栓系统的原则下列建筑应设室内消火栓系统:1、厂房、库房、高度不超过24m的科研楼(存有与水接触能引起燃烧爆炸的物品除外);2、超过800个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆;3、体积超过5000m3的车站、码头、机场建筑物以及展览馆、商店、病房楼、门诊楼、图书馆、书库等;本章总目录总目录第四章建筑消防4.1消火栓给水系统及布置4.1.1设置室内消火栓系统的原则4、超过七层的单元式住宅,超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅;5、超过五层或体积超过10000m3的教学楼等其他民用建筑;6、国家级文物保护单位的重点砖木或木结构的古建筑。下列建筑应设室内消火栓系统:第四章建筑消防4.1消火栓给水系统及布置4.1.2消火栓给水系统的组成本章总目录总目录水泵接合器消火栓消火栓水池水泵增压稳压设备增压稳压设备消防水箱水箱消防管道第四章建筑消防4.1消火栓给水系统及布置4.1.2消火栓给水系统的组成本章总目录总目录1.消火栓设备单出口消火栓箱水枪水带消火栓控制按钮第四章建筑消防4.1消火栓给水系统及布置4.1.2消火栓给水系统的组成本章总目录总目录水枪水带双出口消火栓箱1.消火栓设备第四章建筑消防4.1消火栓给水系统及布置4.1.2消火栓给水系统的组成本章总目录总目录2.水泵接合器地上型地下型墙壁型水泵接合器是连接消防车向室内消防给水系统加压供水的装置。第四章建筑消防4.1消火栓给水系统及布置4.1.2消火栓给水系统的组成本章总目录总目录3.消防管道一般与生活给水管段分开设置,管材一般采用钢管。4.消防水池5.消防水箱设于建筑物顶部,可重力出流,用于火灾初期灭火用水。第四章建筑消防4.1消火栓给水系统及布置4.1.3消火栓给水系统的给水方式本章总目录总目录水表水表消火栓消火栓1.1.由室外给水管网直接供水的消防给水方式由室外给水管网直接供水的消防给水方式适用条件:室外给水管网提供的水量和水压在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。第四章建筑消防4.1消火栓给水系统及布置4.1.3消火栓给水系统的给水方式本章总目录总目录水表水表消火栓消火栓水泵接合器水泵接合器水箱水箱2.2.设水箱设水箱的消火栓的消火栓给水方式给水方式适用条件:市政水压较高时能向高位水箱供水,水压低时不能满足建筑消火栓系统的水量、水压要求。第四章建筑消防4.1消火栓给水系统及布置4.1.3消火栓给水系统的给水方式本章总目录总目录3.3.设水泵、消防设水泵、消防水池水箱的消火栓水池水箱的消火栓给水方式给水方式水泵水泵水泵接合器水泵接合器水箱水箱消防水池消防水池适用条件:市政管网不能满足建筑消火栓水压、水量要求,且不允许水泵从管网直接抽水。接生活给水系统接生活给水系统第四章建筑消防4.1消火栓给水系统及布置4.1.4消火栓给水系统的布置本章总目录总目录1.消火栓布置要求a.建筑高≤24m,体积≤5000m3的库房,应保证有一支水枪的充实水柱到达同层内任何部位。b.其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部位。c.消火栓应设在使用方便的走道内,宜靠近疏散方便的通道口处。第四章建筑消防4.1消火栓给水系统及布置4.1.4消火栓给水系统的布置本章总目录总目录2四种消火栓布置型式1、单排一股到达室内任何部位2、多排一股到达室内任何部位3、单排两股到达室内任何部位4、多排两股到达室内任何部位第四章建筑消防4.2消火栓给水系统的水力计算4.2.1消火栓口所需水压本章总目录总目录kxhxhdzkqdxhHBqqLAHHhH22HxhHdHkHqqxhAzLdB——消火栓口处所需水压,kPa;——水带的水头损失,kPa;——消火栓栓口水头损失,按20kPa计算。——水枪喷嘴造成一定长度的充实水柱所需水压(Kpa)——消火栓射流出水量,L/S,不小于表4.2.1规定;——水带的比阻,按表4.2.7采用;——水带长度,m;——水流特性系数,按表4.2.5采用;1.消火栓口所需水压计算第四章建筑消防4.2消火栓给水...
