工程热力学—7 动力循环VIP免费

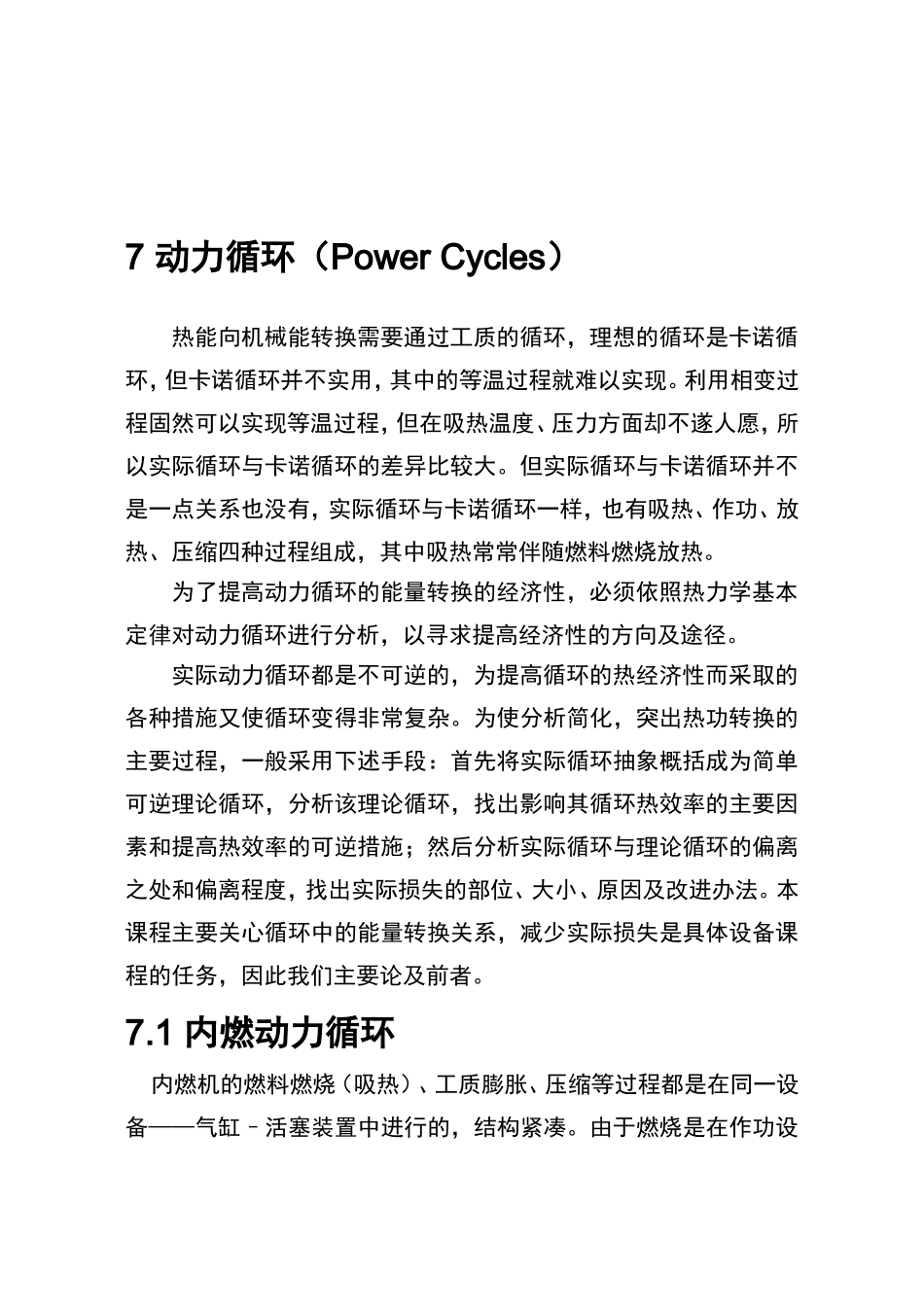

7动力循环（PowerCycles）热能向机械能转换需要通过工质的循环，理想的循环是卡诺循环，但卡诺循环并不实用，其中的等温过程就难以实现。利用相变过程固然可以实现等温过程，但在吸热温度、压力方面却不遂人愿，所以实际循环与卡诺循环的差异比较大。但实际循环与卡诺循环并不是一点关系也没有，实际循环与卡诺循环一样，也有吸热、作功、放热、压缩四种过程组成，其中吸热常常伴随燃料燃烧放热。为了提高动力循环的能量转换的经济性，必须依照热力学基本定律对动力循环进行分析，以寻求提高经济性的方向及途径。实际动力循环都是不可逆的，为提高循环的热经济性而采取的各种措施又使循环变得非常复杂。为使分析简化，突出热功转换的主要过程，一般采用下述手段：首先将实际循环抽象概括成为简单可逆理论循环，分析该理论循环，找出影响其循环热效率的主要因素和提高热效率的可逆措施；然后分析实际循环与理论循环的偏离之处和偏离程度，找出实际损失的部位、大小、原因及改进办法。本课程主要关心循环中的能量转换关系，减少实际损失是具体设备课程的任务，因此我们主要论及前者。7.1内燃动力循环内燃机的燃料燃烧（吸热）、工质膨胀、压缩等过程都是在同一设备——气缸–活塞装置中进行的，结构紧凑。由于燃烧是在作功设备内进行的，所以称为内燃机。汽车最常用的动力机是内燃机，但是随着技术的进步、环境保护标准的提高与石油天然气资源紧缺，使用蓄电池、燃料电池或太阳能电池的电动汽车已经呼之欲出。目前提到汽车发动机仍然主要是指内燃机。内燃机具有结构紧凑、体积小、移动灵活、热效率高和操作方便等特点，广泛用于交通运输、工程机械、农业机械和小型发电设备等领域。它是仿照蒸汽机的结构发明的，最初使用煤气作为燃料。随着石油工业的发展，内燃机获得了更合适的燃料——汽油和柴油。德国人奥托（NicolausA.Otto）首先于1877年制成了实用的点燃式四冲程内燃机，狄塞尔（RudoffDiesel）随后于1897年制成了压燃式1—气缸盖和气缸体；2—活塞；3—连杆；4—水泵；5—飞轮；6—曲轴；7—润滑油管；8—油底壳；9—润滑油泵；10—化油器；11—进气管；12—进气门；13—排气门；14—火花塞图7-1单缸四冲程内燃机结构内燃机。20世纪30年代出现的增压技术，使内燃机性能得到大幅度提高。目前内燃机在经济性能（主要指燃料和润滑油消耗）、动力性能（主要指功率、转矩、转速）、运转性能（主要指冷起动性能、噪声和排气质量）和耐久可靠性能等方面均有了长足的进步。7.1.1四冲程内燃机的工作原理四冲程（行程）内燃机是指由进气、压缩、作功和排气等四个冲程组成一个工作循环的往复式内燃发动机，其工作原理如图7-2所示。1）进气冲程这是内燃机工作循环的第一个冲程。开始时进气门打开，曲轴旋转180，活塞由上止点运动到下止点，新鲜空气被吸入气缸。2）压缩冲程进、排气门全部关闭，气缸形成封闭系统，曲轴旋转180，活塞由下止点运动到上止点，将气缸内的充量压缩。3）作功（膨胀）冲程气缸内高温、高压气体膨胀作功，推动活塞由上止点运动到下止点，曲轴旋转180，对外作功。4）排气冲程膨胀冲程结束后，排气门打开，曲轴旋转180，推动活塞由下止点运动到上止点，将燃烧后的废气经排气门排出气缸。四冲程内燃机经历上述工作循环，曲轴共旋转720。四个冲程中仅有作功冲程是活塞对外作功，其他三个冲程都需要外界驱动活塞运动。四冲程柴油机和汽油机的工作过程都包括上述四个冲程，两者在工作原理上的区别是：柴油机压缩的是单一气体（空气），当活塞到达上止点附近时，缸内空气的压力温度很高，适时地喷入柴油，在缸内形成可燃混合气并自行着火燃烧，所以称为压燃式内燃机；汽油机则是在气缸外形成可燃混合气，然后充入气缸，压缩终了时靠火花塞打火点燃（其压缩终了时压力温度比压燃式内燃机低得多），所以称为点燃式内燃机1。显然活塞的往复运动必然产生很大的振动，所以单缸内燃机需要一个又重又大的飞轮来减轻振动对曲轴及轴端输出功产生的冲击1由于汽油机里被压缩的是燃料和空气的混合物，受混合气体自燃温度的限制，不能采用大压缩比，不然混合气体就会“爆燃”...
