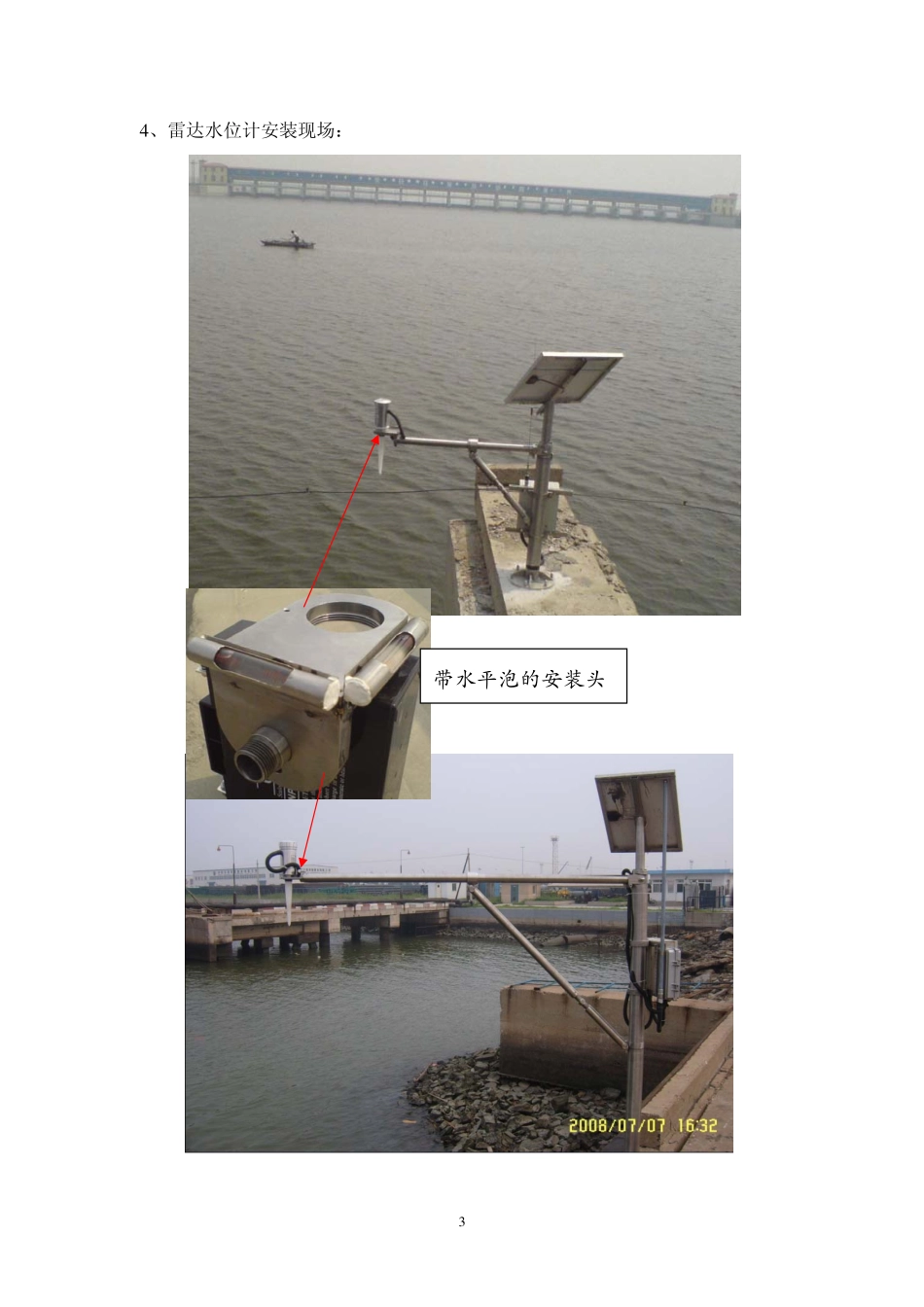

1雷达水位计一、雷达水位计简介雷达水位计采用雷达波测量到水面的距离，实际上是一台雷达测距仪。雷达波测量不受温度、湿度、风速、降雨等环境因素影响。雷达水位计以非接触方式测量水位，亦不受水体影响，是水位测量最理想的设备。雷达波的测距精度为毫米级，水位计通过内部波浪滤波功能，实测水位精度可达1至3厘米，量程范围最大可达70米（雷达探头到水面的距离）。雷达水位计都有一个发射雷达波的天线，俗称“探头”。从外观上看，探头的形状有喇叭型、锥形、平面型。发射波束的形状都为喇叭型。雷达水位计电路部分位于探头上部，与探头封装为一个整体，总长度为20-40厘米不等，有电源线和数据线引出，但大都没有显示和记录功能，必须接到RTU或数据采集器才能看到水位数据。下面是几种雷达水位计的实物图片：探头探头电路电路探头电路雷达波覆盖区域雷达波雷达波发射点雷达波测程2二、雷达水位计安装使用注意事项1、选择安装地点时，应避免漂浮物的影响。雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。2、选择安装位置时，要保证雷达波全部覆盖到水面。应避免低水时、河床淤积、主槽摆动等导致雷达波覆盖到地面。雷达波无法识别水面和地面，测到地面时，依然报告水位数据。如果雷达波覆盖到部分地面，则会无序显示水面和岸边的高度数据。3、探头安装要尽量保持水平。当高度超过10米时，探头水平偏差3度，引入的水位误差达15毫米。下图是一种雷达水位遥测站的典型安装方法：最高水位雷达水位计探头（保持水平）天线太阳能板现场机箱最低水位雷达波束法兰盘避雷针34、雷达水位计安装现场：带水平泡的安装头4直接利用现有建筑物安装5直接利用现有建筑物安装678三、雷达水位遥测站1、雷达水位遥测站设备组成2、WL900型雷达水位传感器技术指标品牌型号：美国GlobalWater公司，WL900型水位量程：10米、15米、30米、60米测量精度：3mm±0.03%数据接口：4-20mA、RS232波束角：12º温度范围：-40～60°C传感器重：1.6公斤外形尺寸：直径10厘米，长47厘米3、RTU技术指标品牌型号：美国TI公司MSP430操作界面：WinCE彩色触摸屏固态存储：4M固态存储数据下载：通用U盘数据下载数据接口：4个RS232/RS485串口2个DI输入（接雨量计）日历时钟：精度5分钟/年工作电流：待机2mA；工作20mA（12VDC）工作温度：-30~60℃机箱尺寸：30╳21╳10厘米太阳能板GPRS雷达水位传感器天线避雷器RS232太阳能充电器RTU蓄电池遥测终端机箱9四、雷达水位遥测站设备清单品名厂家/型号主要指标单价10米量程35200.0015米量程39000.0030米量程50000.00雷达水位传感器(含水平泡安装头)美国GW公司WL90060米量程75000.00太阳能供电设备国产太阳能板、电池美国MS公司充电器25W/17AH/6.6A3500.00RTU（含机箱）美国TI公司MSP430WinCE彩色触摸屏4M固态存储U盘数据下载4个RS232/RS485串口2个DI输入（接雨量计）日历时钟精度：5分钟/年14500.00GPRS模块深圳宏电H-7710GPRS/GSM通信功能数据发送到固定IP地址2800.00中心站软件美科华仪HydroView数据接收、显示、查询,支持SQLServer2000数据库20000.00安装架国产定制探头、机箱、太阳能、避雷针集成安装架。10000.001、现场安装调试费另计2、如用户没有固定IP地址，需在中心站增加一个GPRS模块，采用北京移动绑定IP的SIM卡（全国漫游），费率780元/年。10附件：天津黄白桥水文站无线短传雷达水位计安装施工过程卸车清点部件11电钻打孔，固定法蓝盘固定立杆安装悬臂水平角水平泡俯仰角水平泡12安装雷达传感器旋转斜撑，调平雷达探头俯仰角13旋转悬臂，调平雷达探头水平角机箱内置：RTU电台17AH电池太阳能充电器安装完成
