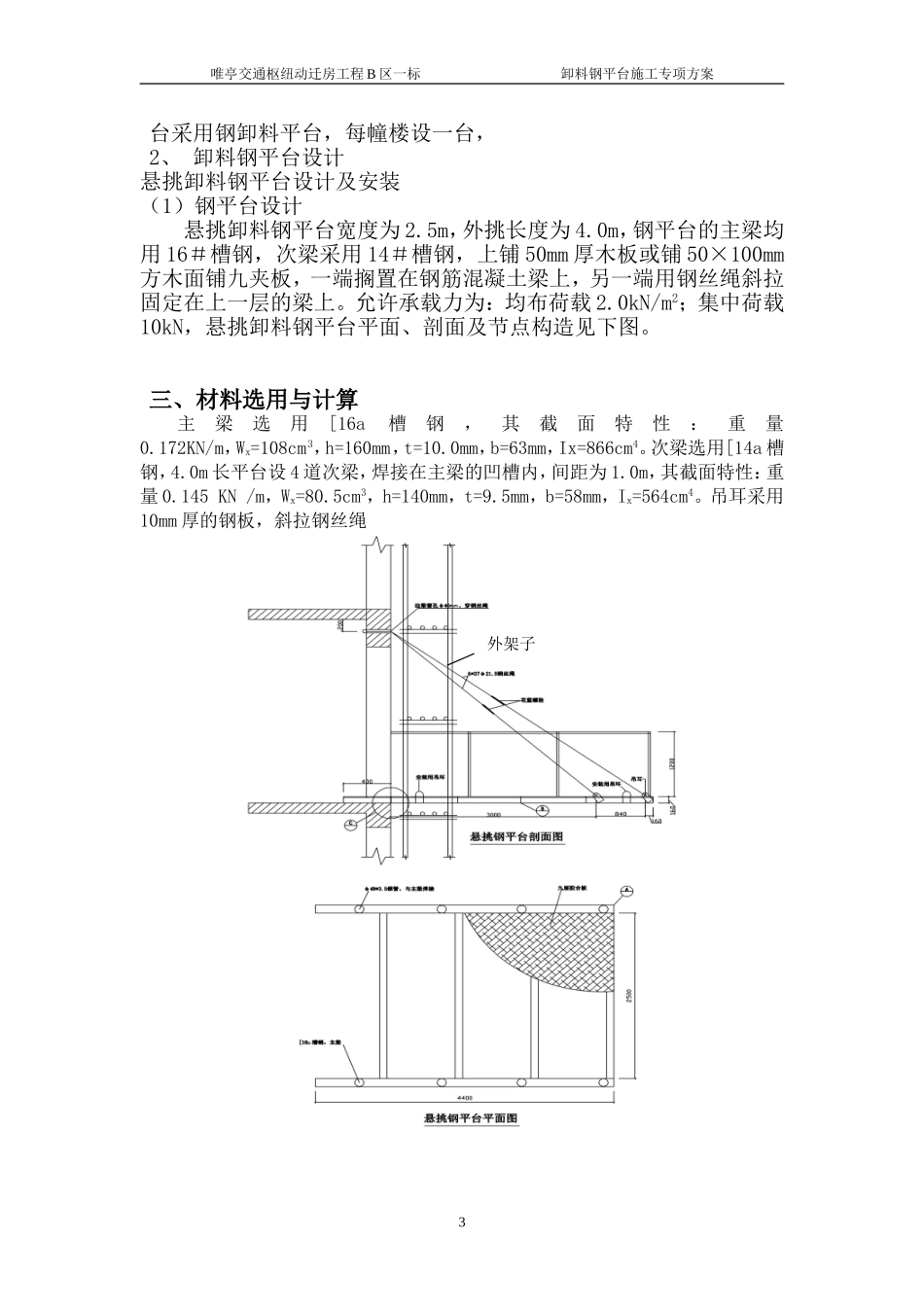

唯亭交通枢纽动迁房工程B区一标卸料钢平台施工专项方案唯亭交通枢纽动迁房B区一标卸料钢平台施工专项方案编制人：审核人：编制单位：江苏省建工集团有限公司编制日期：2009年月日1.工程概况.................................................................................3唯亭交通枢纽动迁房工程B区一标卸料钢平台施工专项方案2.卸料平台选择.........................................................................33.材料选用与计算.....................................................................44.钢平台的安装.........................................................................85.质量要求.................................................................................86.安全施工防范措施.................................................................9一、工程概况1、本标段由八幢小高层住宅与一幢地下人防车库组成。每幢为2个单元，单元间设变型伸缩缝，短肢剪力墙结构，二单元间在主体结构阶段相通。2、每单位工程在结构施工阶段的垂直运输主要是塔吊，人货梯只能在主体围护开始才能启用，但不能承担结构施工的周转材料的倒运，为此以采用卸料平台与塔吊相配合以解决结构施工周转材料的翻到，满足施工需要。二、卸料平台选择1、根据本工程的工期要求与特点及结构周转材料的使用量，卸料平2唯亭交通枢纽动迁房工程B区一标卸料钢平台施工专项方案台采用钢卸料平台，每幢楼设一台，2、卸料钢平台设计悬挑卸料钢平台设计及安装（1）钢平台设计悬挑卸料钢平台宽度为2.5m，外挑长度为4.0m，钢平台的主梁均用16＃槽钢，次梁采用14＃槽钢，上铺50mm厚木板或铺50×100mm方木面铺九夹板，一端搁置在钢筋混凝土梁上，另一端用钢丝绳斜拉固定在上一层的梁上。允许承载力为：均布荷载2.0kN/m2；集中荷载10kN，悬挑卸料钢平台平面、剖面及节点构造见下图。三、材料选用与计算主梁选用[16a槽钢，其截面特性：重量0.172KN/m，Wx=108cm3，h=160mm，t=10.0mm，b=63mm，Ix=866cm4。次梁选用[14a槽钢，4.0m长平台设4道次梁，焊接在主梁的凹槽内，间距为1.0m，其截面特性：重量0.145KN/m，Wx=80.5cm3，h=140mm，t=9.5mm，b=58mm，Ix=564cm4。吊耳采用10mm厚的钢板，斜拉钢丝绳3外架子唯亭交通枢纽动迁房工程B区一标卸料钢平台施工专项方案采用6×37ф21.5的钢丝绳。永久荷载分项系数取1.2，可变荷载分项系数取1.4。1、次梁验算:（1）均布荷载q=3.542kN/m，集中荷载P=10×1.4=1.4kN（2）内力计算计算简图见图1。图1次梁计算简图集中荷载处于最不利位置，即跨中。Mmax=（1/8）ql2+（1/4）pl=（1/8）×3.542×（2.5）2+（1/4）×14×2.5=11.517kN·m（3）抗弯强度计算б=M/（γx·Wx）=11517×1000/（1.05×80.5×1000）=136.25N/mm2<ƒ=215N/mm2满足要求（4）整体稳定性计算фb=570t·b×235/（l1×h×fV）=570×9.5×58×235/（2500×140×235）=0.897>0.64唯亭交通枢纽动迁房工程B区一标卸料钢平台施工专项方案ф=1.07-0.282/фb=0.756M/фW=11517×1000/（0.756×80.5×1000）=189.24N/mm2<ƒ=215N/mm2满足要求2、主梁验算：（1）均布荷载q=0.43kN/m次梁传递荷载，计算简图见图2、图3。图2平台框架平面图图3主梁荷载简图（2）内力计算P1=（1/2）×2.5×（0.594+2.8）/2+（1/2）×0.148×2.5=2.306kNP2=P4=（1/2）×3.542×2.5=4.428kNP3处于主梁的最不利位置，且考虑集中荷载（料斗中心）距主梁0.5m处的不利位置，因此P3=（1/2）×3.542×2.5+（2/2.5）×14=15.628kNMmax=（1/8）×0.43×42+4.428×1.0+（1/4）×15.628×4=20.916kN·m支座反力RA=RB=（1/2）×0.43×4+2.306+4.428+（1/2）×15.628=15.408kN（3）抗弯强度计算б=M/（γx·Wx）=20916×1000/（1.05×108×1000）=184.4N/mm2<ƒ=215N/mm2；满足要求（4）整体稳定性计算фb=570t·b×235/（l1×h×fV）=570×10×63×235/（1000×160×235）=2.244>0.6ф=1.07-0.282/фb=0.944M/фW=20916×1000/（0.944×108×1000）=205.16N/mm2<ƒ=215N/mm2满足要求3、方木验算：选用50×100方木间...
