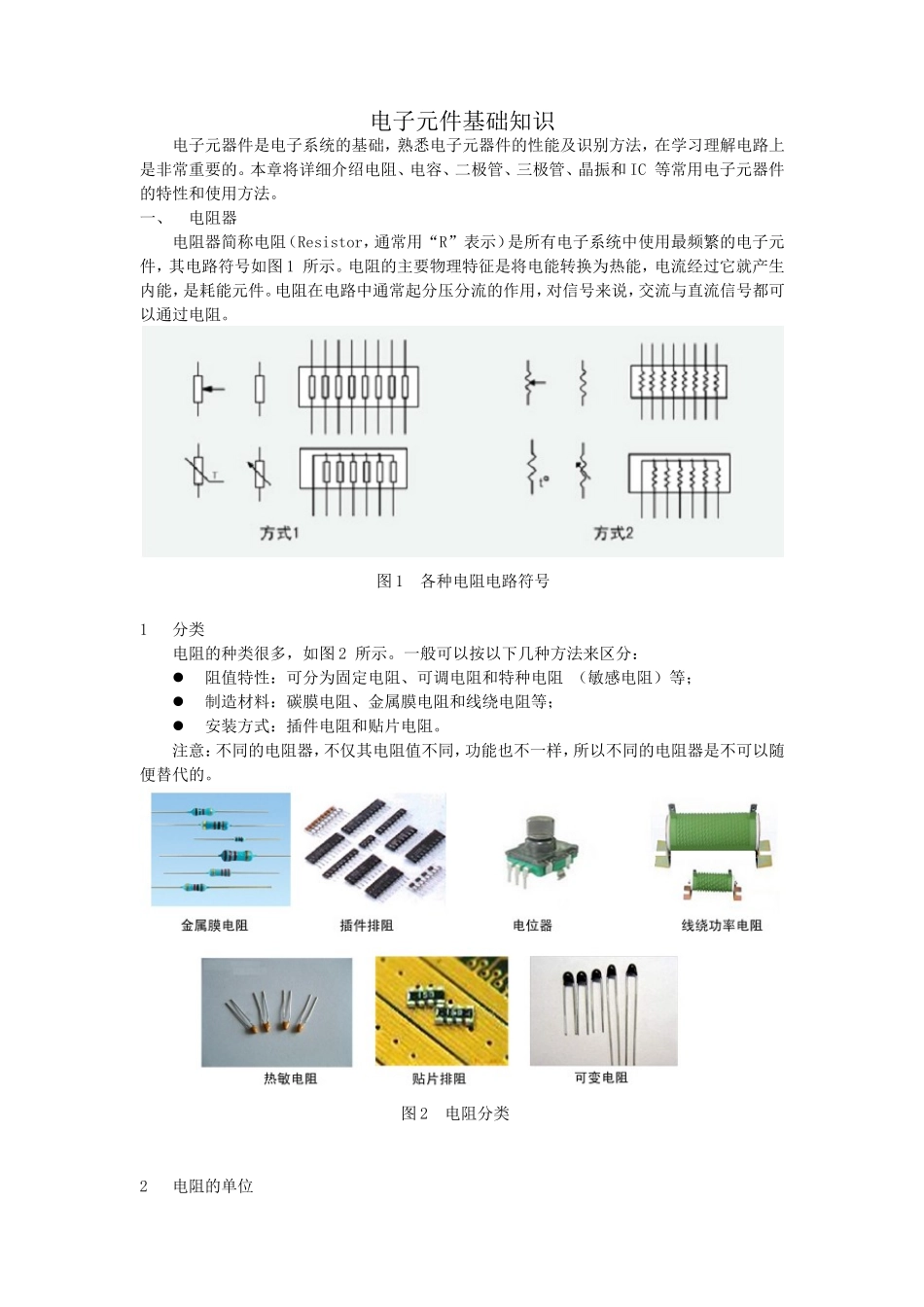

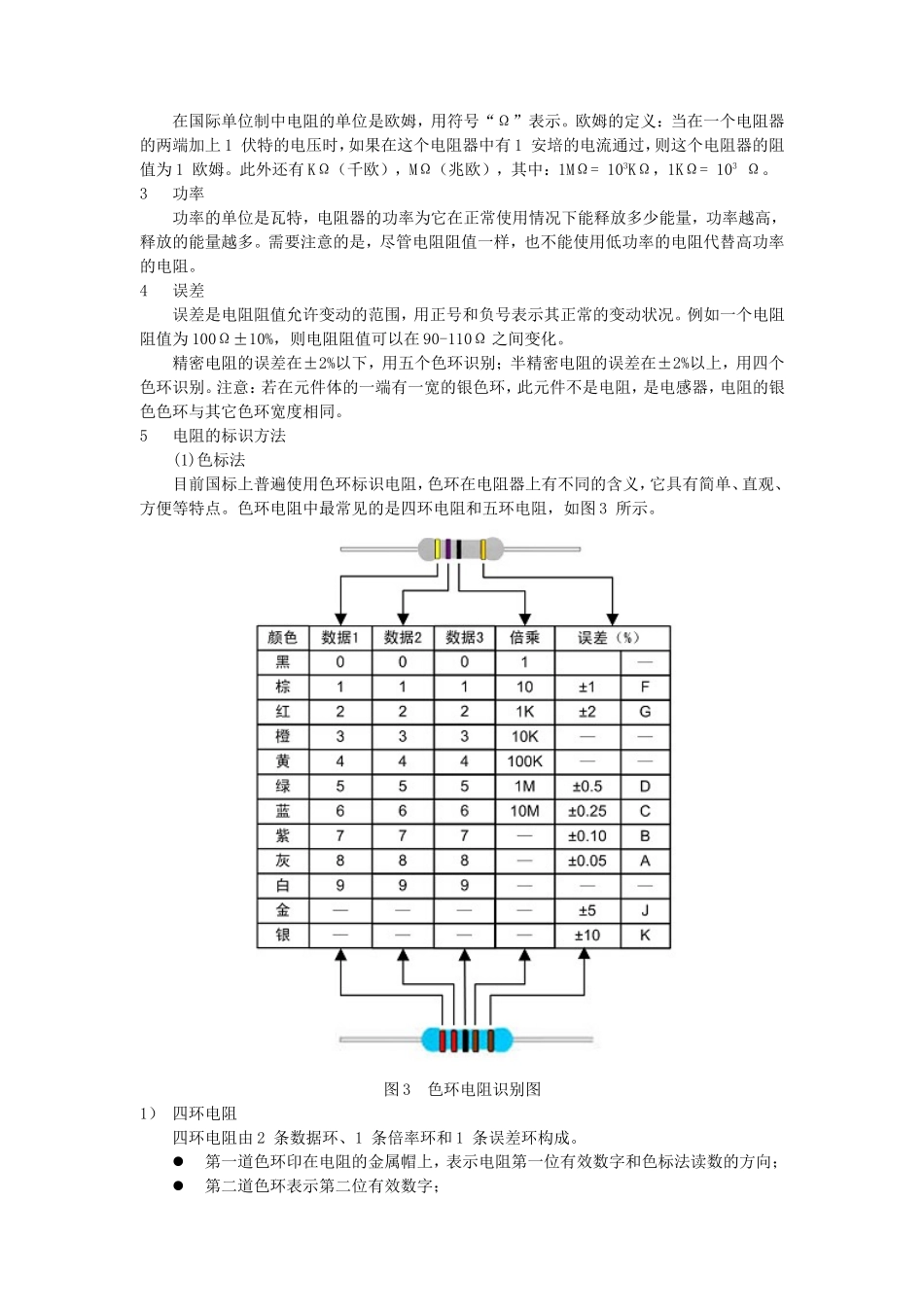

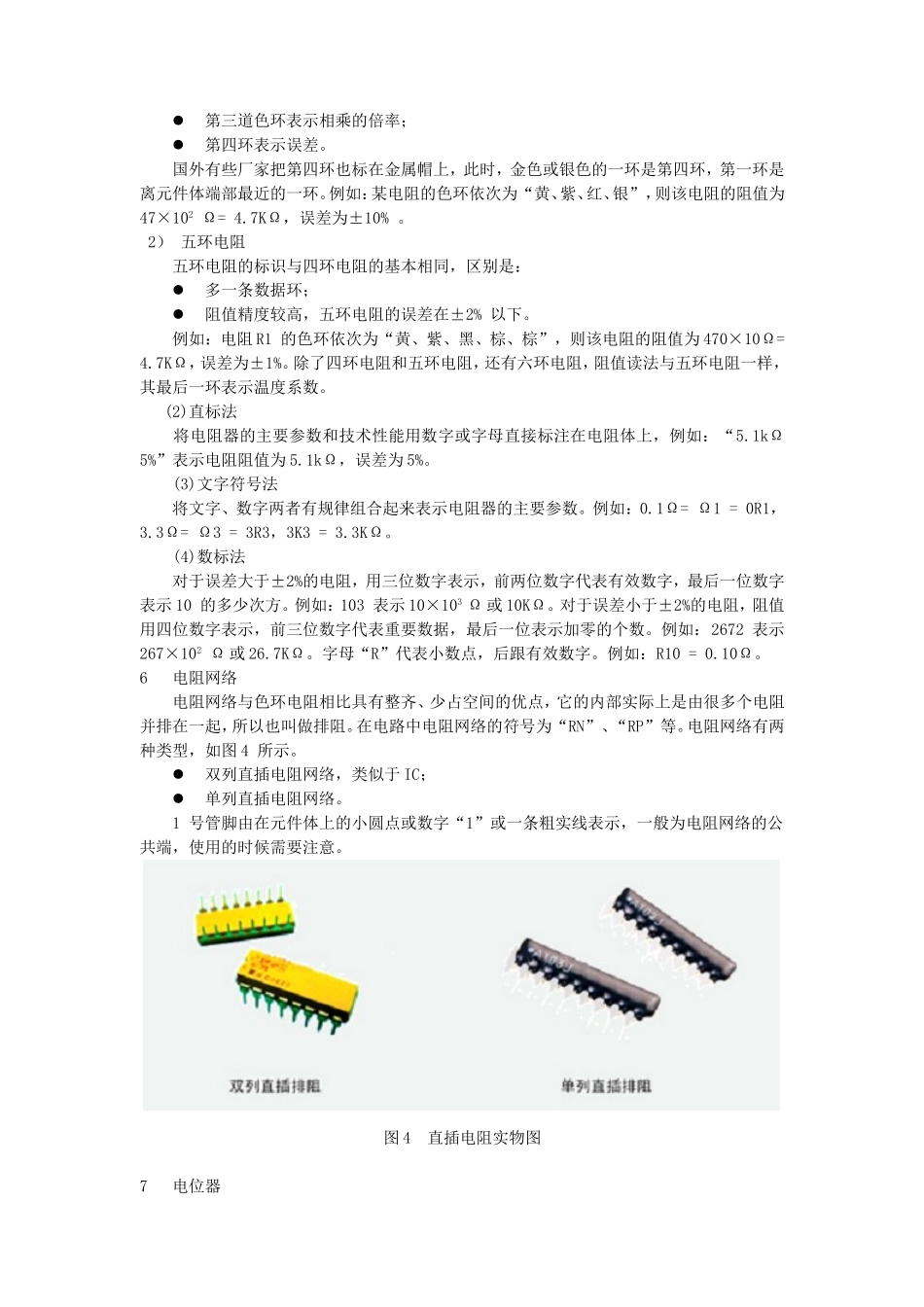

电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。本章将详细介绍电阻、电容、二极管、三极管、晶振和IC等常用电子元器件的特性和使用方法。一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1所示。电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。图1各种电阻电路符号1分类电阻的种类很多，如图2所示。一般可以按以下几种方法来区分：阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；制造材料：碳膜电阻、金属膜电阻和线绕电阻等；安装方式：插件电阻和贴片电阻。注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。图2电阻分类2电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。欧姆的定义：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ=103KΩ，1KΩ=103Ω。3功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。4误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。5电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。色环电阻中最常见的是四环电阻和五环电阻，如图3所示。图3色环电阻识别图1）四环电阻四环电阻由2条数据环、1条倍率环和1条误差环构成。第一道色环印在电阻的金属帽上，表示电阻第一位有效数字和色标法读数的方向；第二道色环表示第二位有效数字；第三道色环表示相乘的倍率；第四环表示误差。国外有些厂家把第四环也标在金属帽上，此时，金色或银色的一环是第四环，第一环是离元件体端部最近的一环。例如：某电阻的色环依次为“黄、紫、红、银”，则该电阻的阻值为47×102Ω=4.7KΩ，误差为±10%。2）五环电阻五环电阻的标识与四环电阻的基本相同，区别是：多一条数据环；阻值精度较高，五环电阻的误差在±2%以下。例如：电阻R1的色环依次为“黄、紫、黑、棕、棕”，则该电阻的阻值为470×10Ω=4.7KΩ，误差为±1%。除了四环电阻和五环电阻，还有六环电阻，阻值读法与五环电阻一样，其最后一环表示温度系数。(2)直标法将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上，例如：“5.1kΩ5%”表示电阻阻值为5.1kΩ，误差为5%。(3)文字符号法将文字、数字两者有规律组合起来表示电阻器的主要参数。例如：0.1Ω=Ω1=0R1，3.3Ω=Ω3=3R3，3K3=3.3KΩ。(4)数标法对于误差大于±2%的电阻，用三位数字表示，前两位数字代表有效数字，最后一位数字表示10的多少次方。例如：103表示10×103Ω或10KΩ。对于误差小于±2%的电阻，阻值用四位数字表示，前三位数字代表重要数据，最后一位表示加零的个数。例如：2672表示267×102Ω或26.7KΩ。字母“R”代表小数点，后跟有效数字。例如：R10=0.10Ω。6电阻网络电阻网络与色环电阻相比具有整齐、少占空间的优点，它的内部实际上是由很多个电阻并排在一起，所以也叫做排阻。在电路中电阻网络的符号为“RN”、“RP”等。电阻网络有两种类型，如图4所示。双列直插电阻网络，类似于IC；单列直插电阻网络。1号管脚由在元件体上的小圆点或数字“1”或一条粗实线表示，一般为电阻网络的公共端，使用的时候需要注意。图4直插电阻实物图7电位器电位器是一种可调电阻器，可通过调整其元件体上的旋扭...
