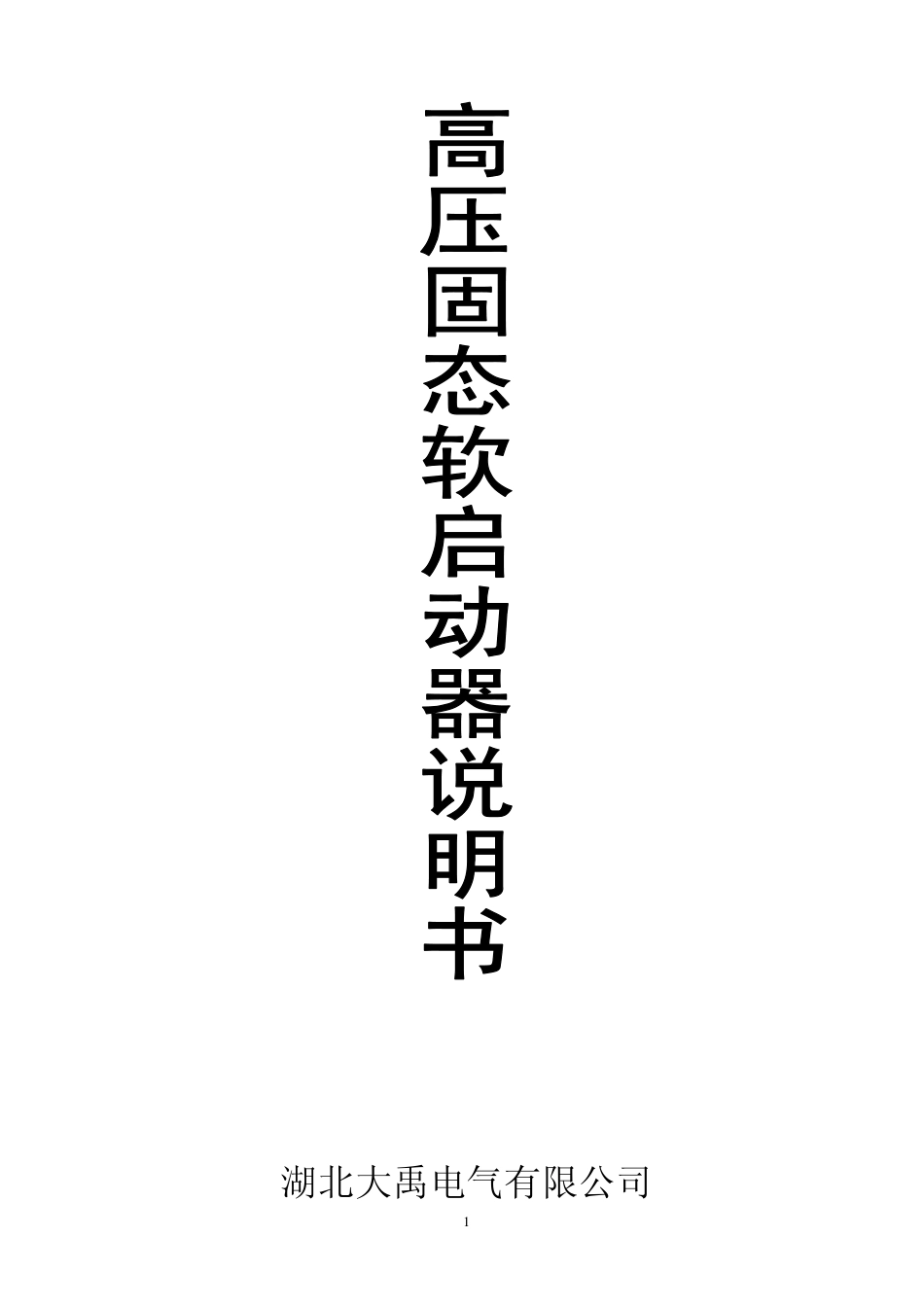

高压固态软起动说明书VIP免费

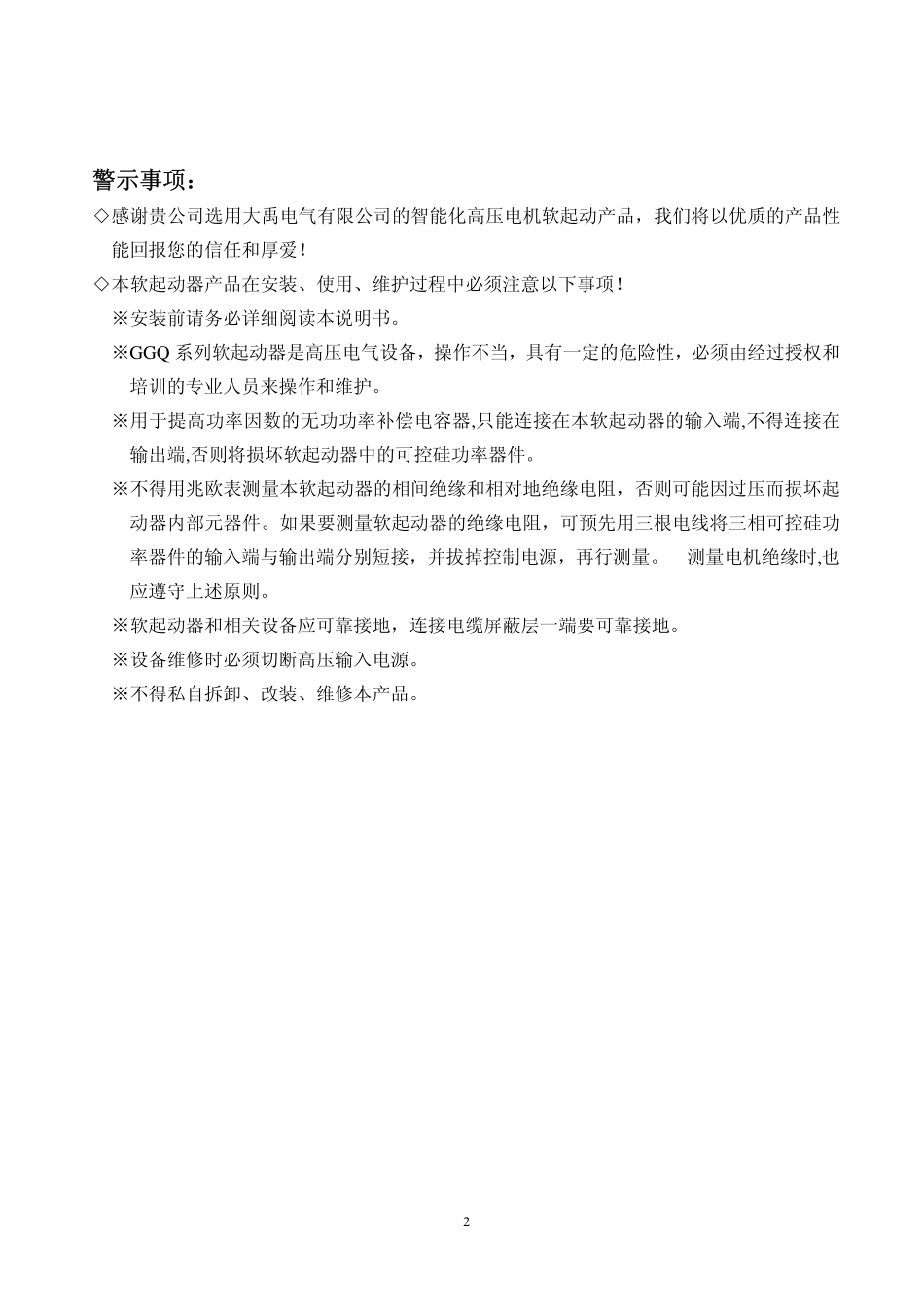

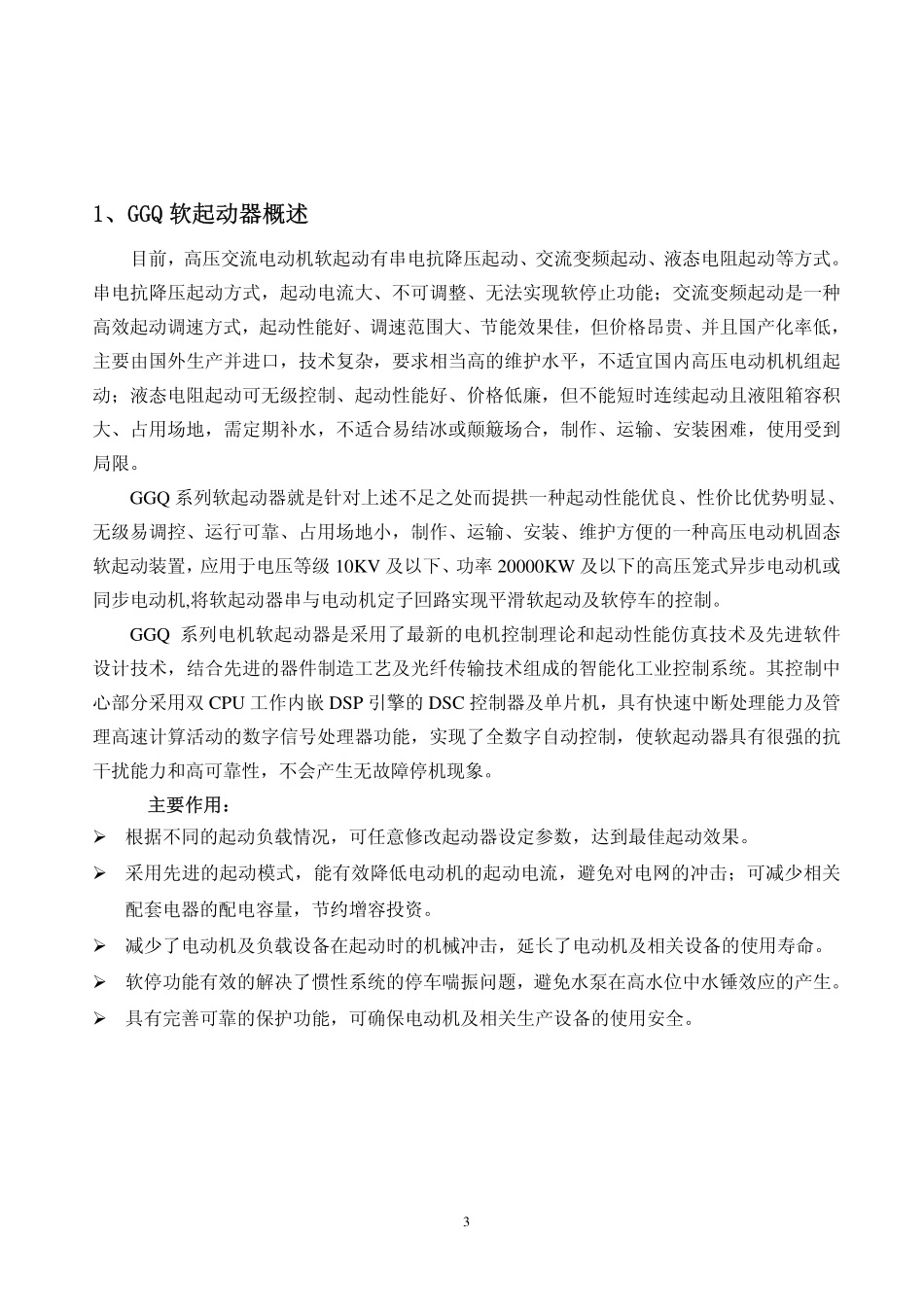

湖北大禹电气有限公司12警示事项：◇感谢贵公司选用大禹电气有限公司的智能化高压电机软起动产品，我们将以优质的产品性能回报您的信任和厚爱！◇本软起动器产品在安装、使用、维护过程中必须注意以下事项！※安装前请务必详细阅读本说明书。※GGQ系列软起动器是高压电气设备，操作不当，具有一定的危险性，必须由经过授权和培训的专业人员来操作和维护。※用于提高功率因数的无功功率补偿电容器,只能连接在本软起动器的输入端,不得连接在输出端,否则将损坏软起动器中的可控硅功率器件。※不得用兆欧表测量本软起动器的相间绝缘和相对地绝缘电阻，否则可能因过压而损坏起动器内部元器件。如果要测量软起动器的绝缘电阻，可预先用三根电线将三相可控硅功率器件的输入端与输出端分别短接，并拔掉控制电源，再行测量。测量电机绝缘时,也应遵守上述原则。※软起动器和相关设备应可靠接地，连接电缆屏蔽层一端要可靠接地。※设备维修时必须切断高压输入电源。※不得私自拆卸、改装、维修本产品。31、GGQ软起动器概述目前，高压交流电动机软起动有串电抗降压起动、交流变频起动、液态电阻起动等方式。串电抗降压起动方式，起动电流大、不可调整、无法实现软停止功能；交流变频起动是一种高效起动调速方式，起动性能好、调速范围大、节能效果佳，但价格昂贵、并且国产化率低，主要由国外生产并进口，技术复杂，要求相当高的维护水平，不适宜国内高压电动机机组起动；液态电阻起动可无级控制、起动性能好、价格低廉，但不能短时连续起动且液阻箱容积大、占用场地，需定期补水，不适合易结冰或颠簸场合，制作、运输、安装困难，使用受到局限。GGQ系列软起动器就是针对上述不足之处而提拱一种起动性能优良、性价比优势明显、无级易调控、运行可靠、占用场地小，制作、运输、安装、维护方便的一种高压电动机固态软起动装置，应用于电压等级10KV及以下、功率20000KW及以下的高压笼式异步电动机或同步电动机,将软起动器串与电动机定子回路实现平滑软起动及软停车的控制。GGQ系列电机软起动器是采用了最新的电机控制理论和起动性能仿真技术及先进软件设计技术，结合先进的器件制造工艺及光纤传输技术组成的智能化工业控制系统。其控制中心部分采用双CPU工作内嵌DSP引擎的DSC控制器及单片机，具有快速中断处理能力及管理高速计算活动的数字信号处理器功能，实现了全数字自动控制，使软起动器具有很强的抗干扰能力和高可靠性，不会产生无故障停机现象。主要作用：�根据不同的起动负载情况，可任意修改起动器设定参数，达到最佳起动效果。�采用先进的起动模式，能有效降低电动机的起动电流，避免对电网的冲击；可减少相关配套电器的配电容量，节约增容投资。�减少了电动机及负载设备在起动时的机械冲击，延长了电动机及相关设备的使用寿命。�软停功能有效的解决了惯性系统的停车喘振问题，避免水泵在高水位中水锤效应的产生。�具有完善可靠的保护功能，可确保电动机及相关生产设备的使用安全。2、GGQ软起动器的组成及工作原理2.1、起动器的组成：4图1主回路原理图信号处理V数字触发接口光纤传输数字触发光纤传输数字触发光纤传输及单片机控制起动器高压回路是由起动真空接触器KM2,傍路真空接触器KM1,电压互感器PT1PT2PT3,电流互感器TA1TA2,晶闸管组件及其RC保护、电阻均压、过压保护等辅助电路组成。其中晶闸管组件的导通与关断是由多路光纤输入信号通过数字触发板控制,同时又通过另外一组多路光纤将晶闸管组件工作壮态信号输出到控制系统用于监控。测量回路是由四路电压输入信号,三路电流输入信号,一路红外线测温信号组成。2.2、工作原理：如图1所示，一次回路电流通过高压开关QF1到软起动器上,当按下起动器起动按键时，真空开关KM2闭合，同时电流变换器开始向脉冲数字触发板充电储能,延时几秒后光纤输出5触发信号使大功率晶闸管串并联组件开始工作，通过改变晶闸管触发移相角,使晶闸管输出电压发生变化.然后起动器输出的相电压并按设定曲线增加。当起动器检测到电流下降后,并快速使晶闸管阀组件处于完全导通状态，此时电动机处在全压工作壮态,并联在晶闸管组件两端的运行真空开关KM1开始吸合,...
