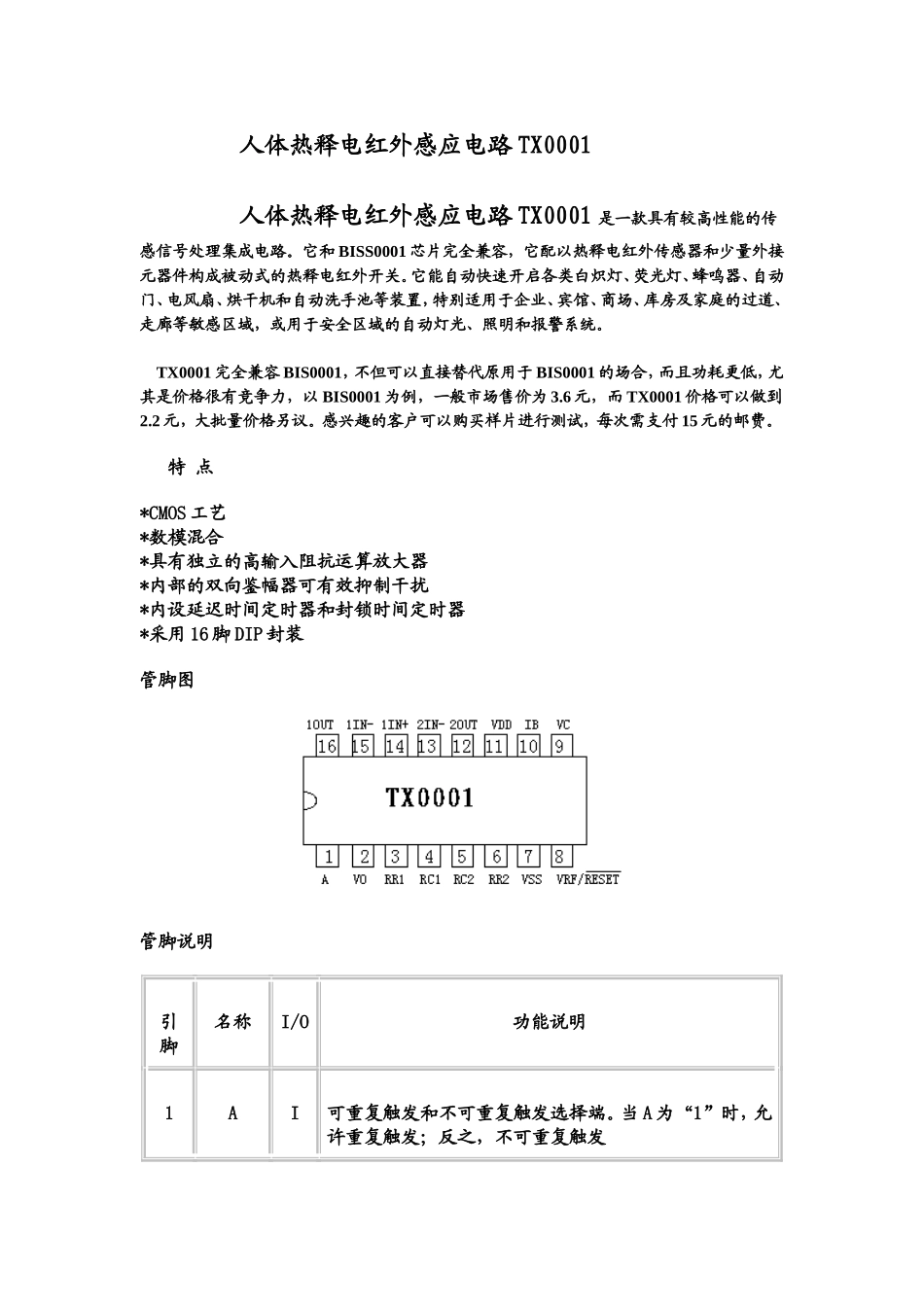

人体热释电红外感应电路TX0001人体热释电红外感应电路TX0001是一款具有较高性能的传感信号处理集成电路
它和BISS0001芯片完全兼容，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统
TX0001完全兼容BIS0001，不但可以直接替代原用于BIS0001的场合，而且功耗更低，尤其是价格很有竞争力，以BIS0001为例，一般市场售价为3
6元，而TX0001价格可以做到2
2元，大批量价格另议
感兴趣的客户可以购买样片进行测试，每次需支付15元的邮费
特点*CMOS工艺*数模混合*具有独立的高输入阻抗运算放大器*内部的双向鉴幅器可有效抑制干扰*内设延迟时间定时器和封锁时间定时器*采用16脚DIP封装管脚图管脚说明引脚名称I/O功能说明1AI可重复触发和不可重复触发选择端

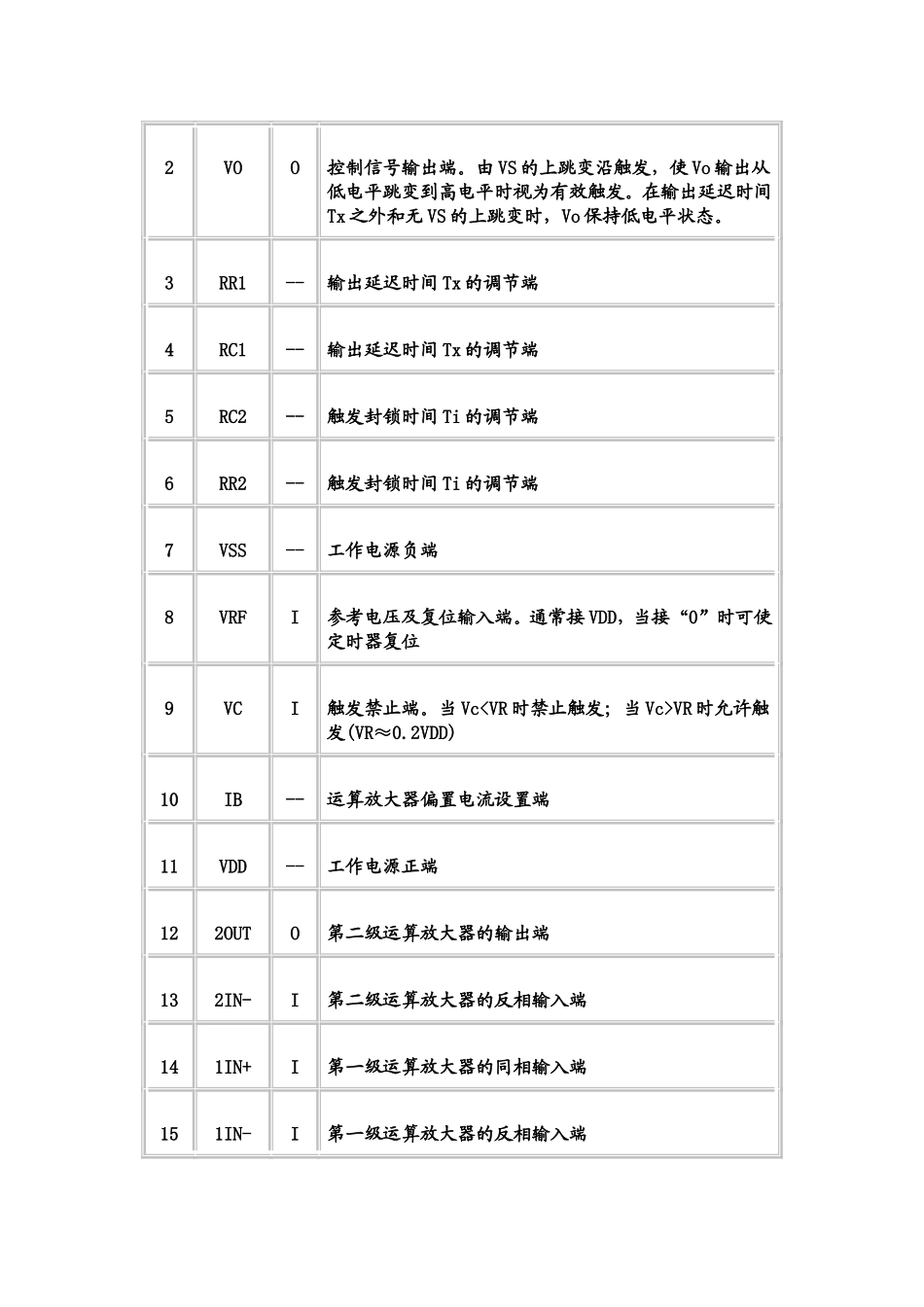

当A为“1”时，允许重复触发；反之，不可重复触发2VOO控制信号输出端
由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发
在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态
3RR1--输出延迟时间Tx的调节端4RC1--输出延迟时间Tx的调节端5RC2--触发封锁时间Ti的调节端6RR2--触发封锁时间Ti的调节端7VSS--工作电源负端8VRFI参考电压及复位输入端
通常接VDD，当接“0”时可使定时器复位9VCI触发禁止端
当VcVR时允许触发(VR≈0

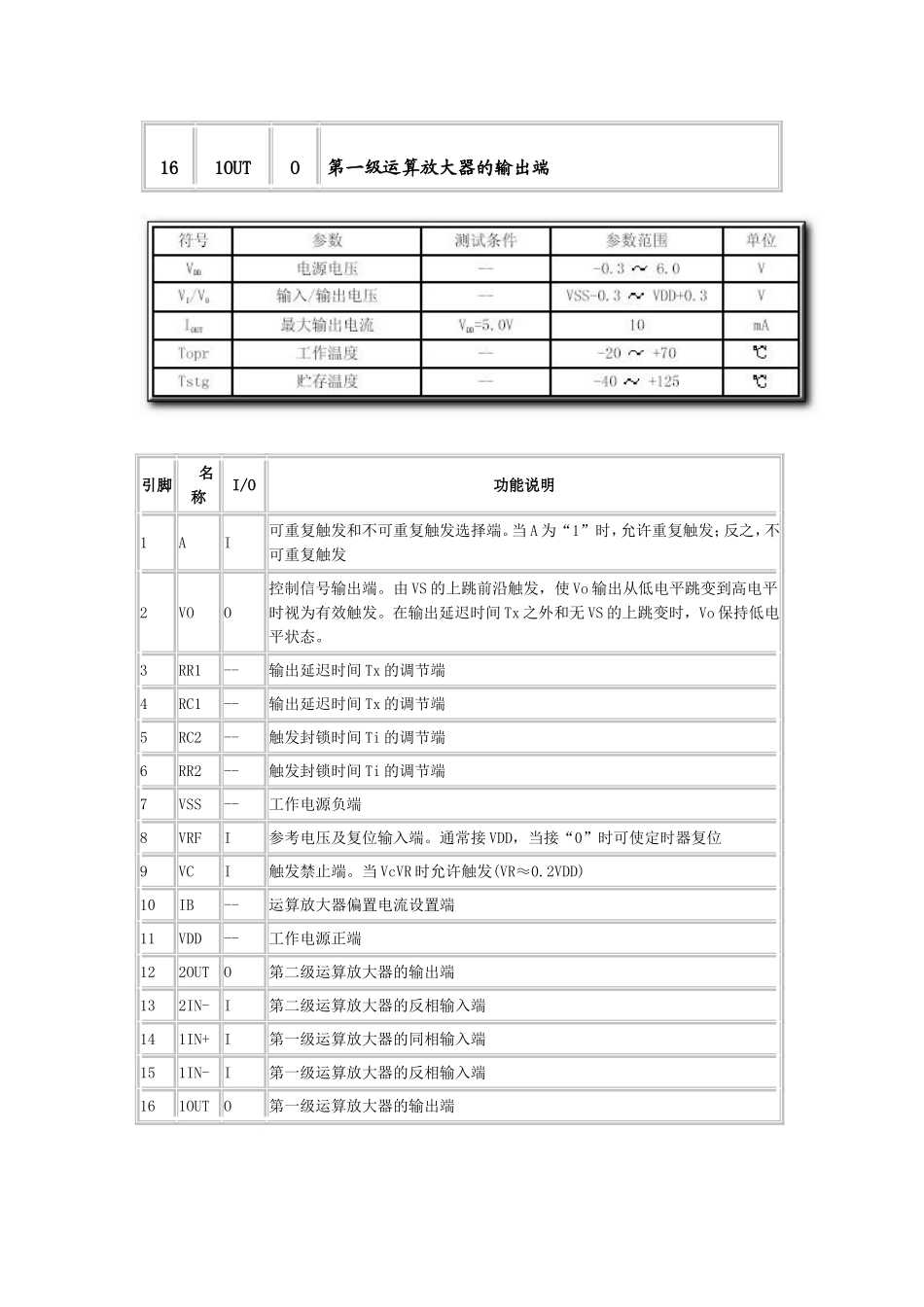

2VDD)10IB--运算放大器偏置电流设置端11VDD--工作电源正端122OUTO第二级运算放大器的输出端132IN-I第二级运算放大器的反相输入端141IN+I第一级运算放大器的同相输入端151IN-I第
