拖拉机转向系统VIP免费

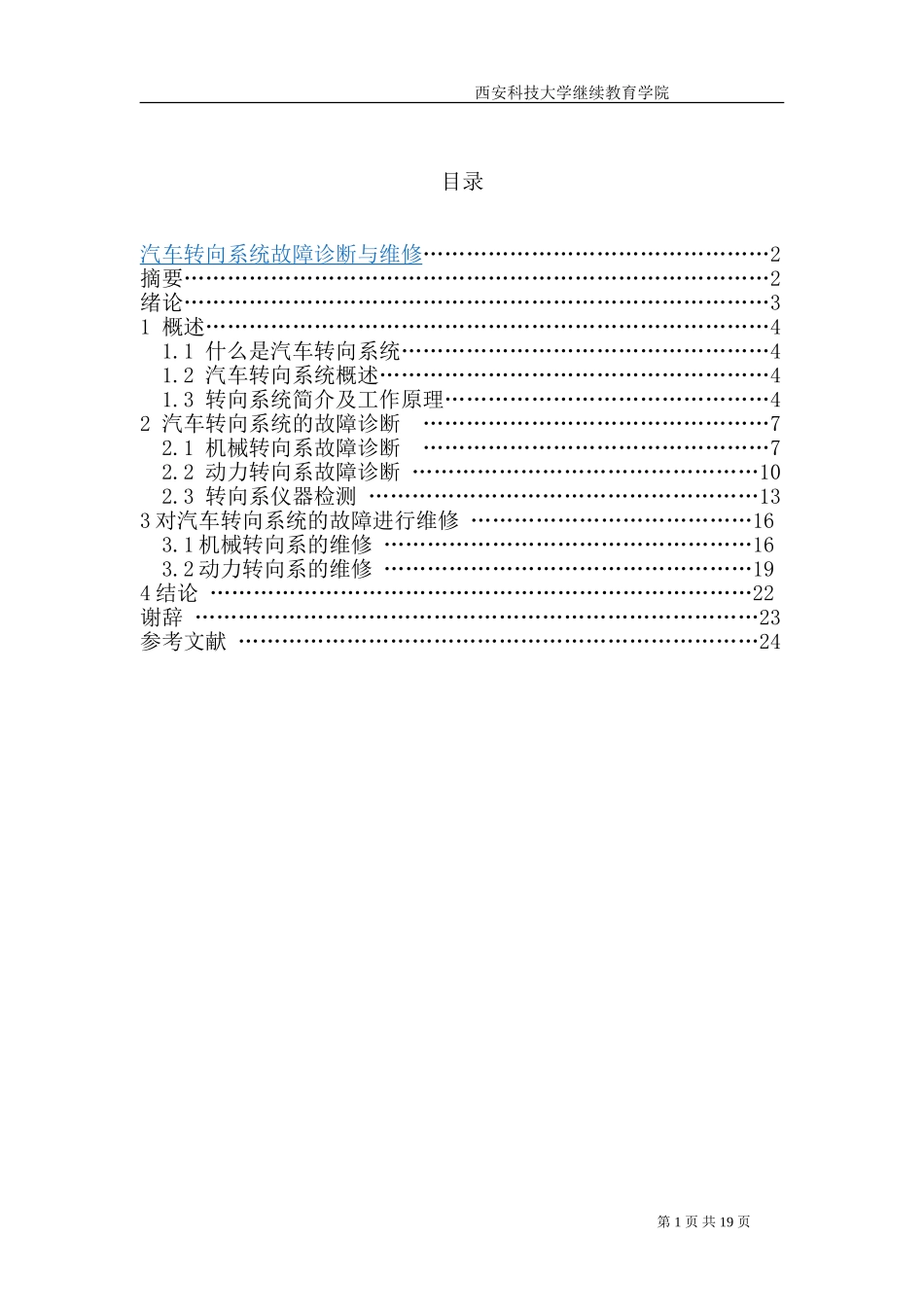

西安科技大学继续教育学院目录汽车转向系统故障诊断与维修…………………………………………2摘要………………………………………………………………………2绪论………………………………………………………………………31概述……………………………………………………………………41.1什么是汽车转向系统……………………………………………41.2汽车转向系统概述………………………………………………41.3转向系统简介及工作原理………………………………………42汽车转向系统的故障诊断…………………………………………72.1机械转向系故障诊断…………………………………………72.2动力转向系故障诊断…………………………………………102.3转向系仪器检测………………………………………………133对汽车转向系统的故障进行维修…………………………………163.1机械转向系的维修……………………………………………163.2动力转向系的维修……………………………………………194结论…………………………………………………………………22谢辞……………………………………………………………………23参考文献………………………………………………………………24第1页共19页西安科技大学继续教育学院汽车转向系统故障诊断与维修署名：西安科技大学继续教育学院汽车维修与运用专业2010级王瑜摘要本文阐述了汽车转向系统各个部分的作用、组成、主要构造、工作原理、及可能出现的故障，同时提出了对出现的故障进行维修的可行方案；采用了理论与实际相结合的方法，对每个问题都有良好的认识，对所学内容进行了良好的总结归纳，以此进一步熟悉掌握汽车转向系统的各方面知识，深化巩固所学知识，做到理论与实际相结合，在理论学习的前提下，用实际更好的理解所学内容。关键词：汽车转向系统，工作原理，故障，维修。绪论汽车转向系统是用于改变或保持汽车行驶方向的专门机构。起作用是使汽车在行驶过程中能按照驾驶员的操纵要求而适时地改变其行驶方向，并在受到路面传来的偶然冲击及汽车意外地偏离行驶方向时，能与行驶系统配合共同保持汽车继续稳定行驶。因此，转向系统的性能直接影响着汽车的操纵稳定性和安全性。第2页共19页西安科技大学继续教育学院1概述1.1什么是汽车转向系统用来改变或保持汽车行驶或倒退方向的一系列装置称为汽车转向系统(steeringsystem)。汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。汽车转向系统对汽车的行驶安全至关重要，因此汽车转向系统的零件都称为保安件。汽车转向系统和制动系统都是汽车安全必须要重视的两个系统。1.2汽车转向系统概述汽车在行驶的过程中,需按驾驶员的意志改变其行驶方向。就轮式汽车而言,实现汽车转向的方法是,驾驶员通过一套专设的机构,使汽车转向桥(一般是前桥)上的车轮(转向轮)相对于汽车纵横线偏转一定角度。这一套用来改变或恢复汽车行驶方向的专设机构，即称为汽车转向系统。汽车转向系统分为两大类：机械转向系统和动力转向系统。机械转向系统：完全靠驾驶员手力操纵的转向系统。动力转向系统：借助动力来操纵的转向系统。动力转向系统又可分为液压动力转向系统和电动助力动力转向系统。1.3转向系统简介及工作原理机械转向系以驾驶员的体力作为转向能源，其中所有传力件都是机械的。机械转向系由转向操纵机构、转向器和转向传动机构三大部分组成（如图1-1）。图1-1向系统结构上图是一种机械式转向系统。驾驶员对转向盘施加的转向力矩通过转向轴输入转向器。从转向盘到转向传动轴这一系列零件即属于转向操纵机构。作为减速传动装置的转向器中有级减速传动副。经转向器放大后的力矩和减速后的运动传到转向横拉杆，再传给固定于转向节上的转向节臂，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。这里，转向横拉杆和转向节臂属于转向传动机构。1.3.1转向操纵机构第3页共19页西安科技大学继续教育学院图1-2转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。1.3.2.机械转向器机械转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线...
