高频功率放大电路VIP免费

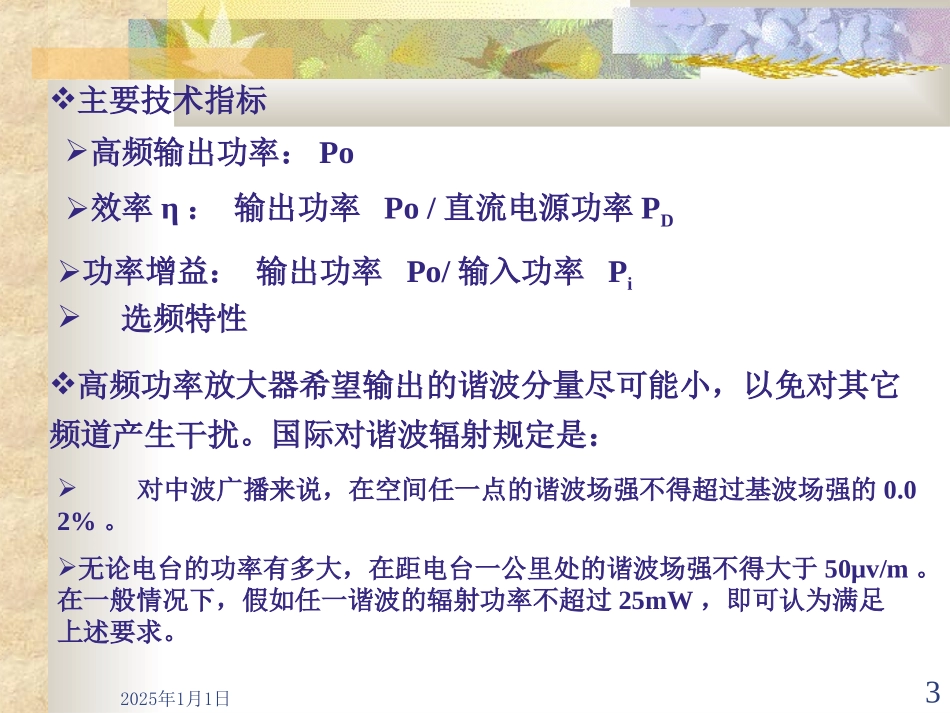

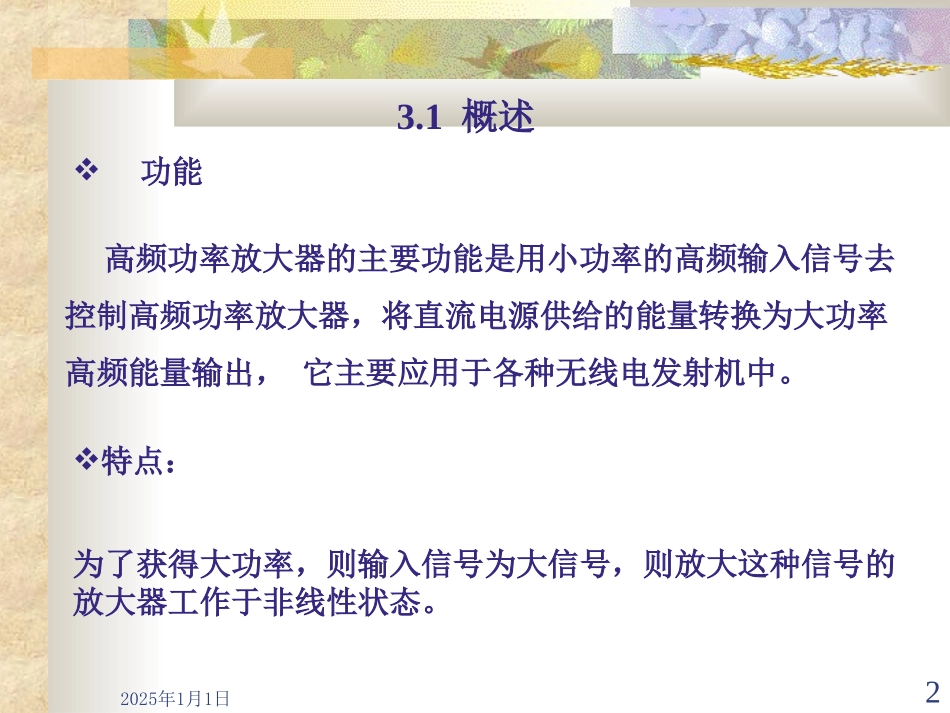

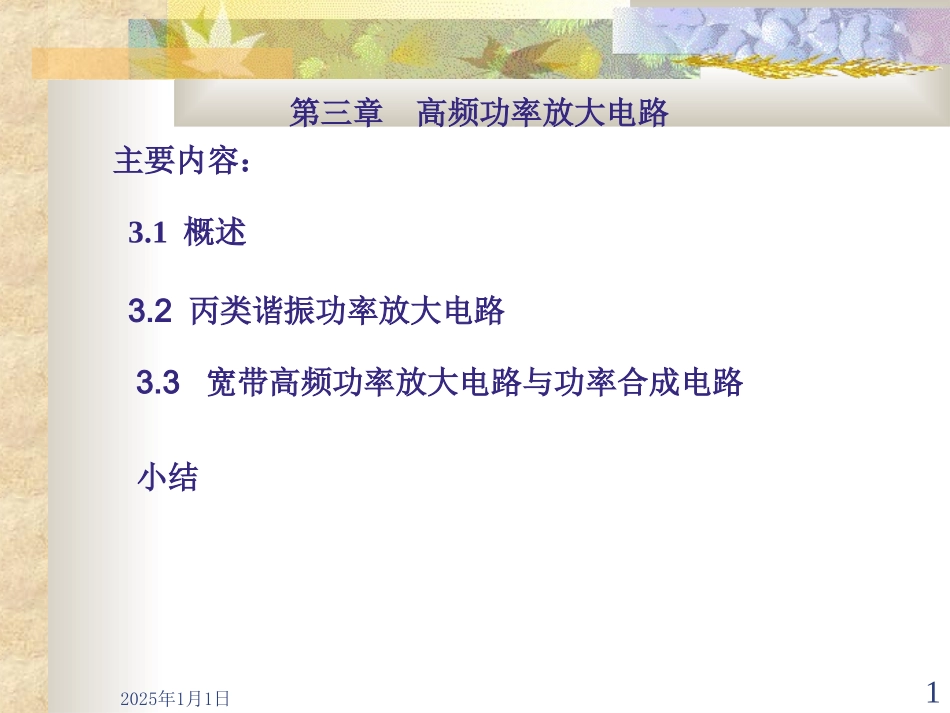

2025年1月1日1第三章高频功率放大电路3.1概述主要内容：3.2丙类谐振功率放大电路3.3宽带高频功率放大电路与功率合成电路小结2025年1月1日23.1概述功能高频功率放大器的主要功能是用小功率的高频输入信号去控制高频功率放大器，将直流电源供给的能量转换为大功率高频能量输出，它主要应用于各种无线电发射机中。特点：为了获得大功率，则输入信号为大信号，则放大这种信号的放大器工作于非线性状态。2025年1月1日3主要技术指标高频输出功率：Po效率η：输出功率Po/直流电源功率PD功率增益：输出功率Po/输入功率Pi选频特性高频功率放大器希望输出的谐波分量尽可能小，以免对其它频道产生干扰。国际对谐波辐射规定是：对中波广播来说，在空间任一点的谐波场强不得超过基波场强的0.02%。无论电台的功率有多大，在距电台一公里处的谐波场强不得大于50μv/m。在一般情况下，假如任一谐波的辐射功率不超过25mW，即可认为满足上述要求。2025年1月1日43.2丙类谐振功率放大电路根据放大管集电极电流导通时间的长短，功放分为甲类、乙类、丙类等。高频功率放大器的工作状态？2025年1月1日5甲类：在输入信号的整个周期中，集电极都有电流流通的放大器称为甲类放大器，此时电流导通角为180o；icicωt转移特性UonOuBE甲类UbmUBBQAUBB>Ubm+Uon信号无失真放大2025年1月1日6乙类：在输入信号的整个周期中，只有输入信号正半周集电极有电流流通，此时电流导通角为90o；icicωt转移特性UonOuBE乙类90oUbmQBUBB=Uon信号失真放大2025年1月1日7丙类：在输入信号的整个周期中，只有小于输入信号正半周集电极有电流流通，此时电流导通角小于90oicicωt转移特性UonOuBE乙类θUbmUBBQCUBB
