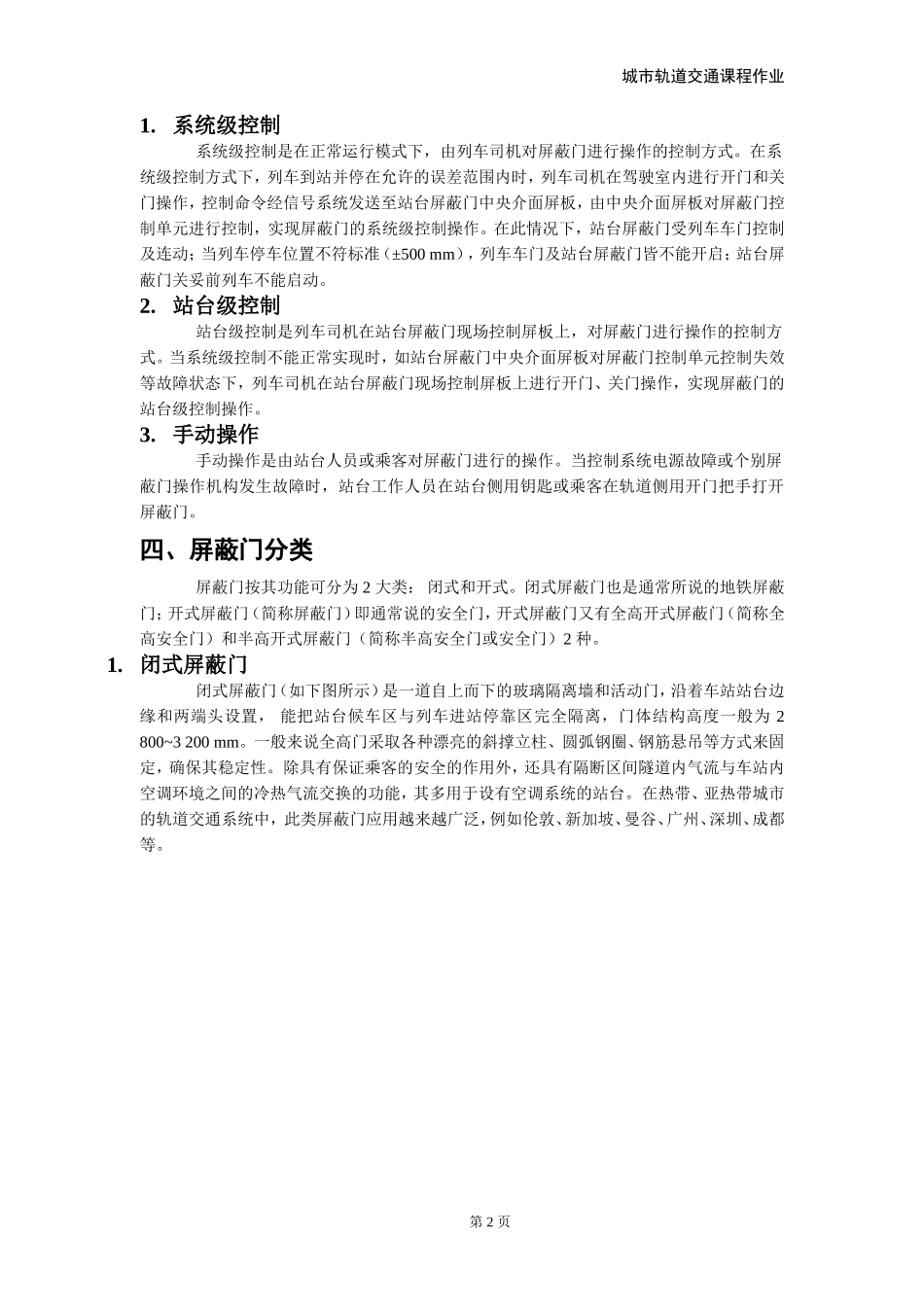

第1页城市轨道交通课程作业站台屏蔽门系统简介摘要：本文从屏蔽门的概念入手，然后从屏蔽门的系统构成、控制方式、分类、基本设计原则、屏蔽门在轨道交通站台中的基本功能等方面对屏蔽门系统做了一个简单的介绍。关键词：屏蔽门构成控制一、屏蔽门的概念轨道交通站台屏蔽门系统（即PlatformScreenDoors，简称PSD系统，也称站台门或月台幕门）是上世纪80年代出现的在城市轨道交通中应用的一种安全节能装置。它是一项集建筑、机械、材料、电子和信息等学科于一体的高科技产品，设置于地铁站台边缘，将列车与地铁站台候车区域隔离开来，在列车到达和出发时可自动开启和关闭，为乘客营造了一个安全、舒适的候车环境。站台屏蔽门系统作为保障乘客在站台候车时的屏障现今在国内外已有了广泛的应用，运行效果良好。二、屏蔽门的系统构成屏蔽门系统主要由门体、门机、电源与控制等4个部分组成。门体结构一般由滑动门、固定门、应急门、端头门及门机顶箱、踏步板、上下部连接结构等构成。门机是由驱动机构、传动机构、悬挂机构、锁定解锁机构组成。电源是屏蔽门系统运行的动力能源，为了保证屏蔽门系统在地铁运营中的高可靠性，必须采用一级负荷与双路互为备用的电源。控制系统设备由中央控制盘、远程监视设备、就地控制盘、紧急控制盘、门机控制器、就地控制盒组成。控制系统具有控制和检测2项基本功能。控制模式按操作的方式和地点不同分为4种：系统级控制、车站级控制、站台级控制和就地级控制。此4种控制方式可分别实现屏蔽门系统的3种运行模式，即正常运行模式（系统级控制）、非正常运行模式（车站级控制和站台级控制）、紧急运行模式（站台级控制和就地级控制）。屏蔽门单元中所有设备的状态信息均通过现场总线传达到每个屏蔽门控制子系统的主控单元上，可以查询到所监视设备的状态，主要包括：屏蔽门的运行及系统状态；障碍物探测；故障信息采集和报警。三、屏蔽门的控制方式屏蔽门控制系统具有3级控制方式：系统级控制（自动控制）、站台级控制和手动操作。3级控制方式中以手动操作优先级最高，系统级最低。第2页城市轨道交通课程作业1.系统级控制系统级控制是在正常运行模式下，由列车司机对屏蔽门进行操作的控制方式。在系统级控制方式下，列车到站并停在允许的误差范围内时，列车司机在驾驶室内进行开门和关门操作，控制命令经信号系统发送至站台屏蔽门中央介面屏板，由中央介面屏板对屏蔽门控制单元进行控制，实现屏蔽门的系统级控制操作。在此情况下，站台屏蔽门受列车车门控制及连动；当列车停车位置不符标准（±500mm），列车车门及站台屏蔽门皆不能开启；站台屏蔽门关妥前列车不能启动。2.站台级控制站台级控制是列车司机在站台屏蔽门现场控制屏板上，对屏蔽门进行操作的控制方式。当系统级控制不能正常实现时，如站台屏蔽门中央介面屏板对屏蔽门控制单元控制失效等故障状态下，列车司机在站台屏蔽门现场控制屏板上进行开门、关门操作，实现屏蔽门的站台级控制操作。3.手动操作手动操作是由站台人员或乘客对屏蔽门进行的操作。当控制系统电源故障或个别屏蔽门操作机构发生故障时，站台工作人员在站台侧用钥匙或乘客在轨道侧用开门把手打开屏蔽门。四、屏蔽门分类屏蔽门按其功能可分为2大类：闭式和开式。闭式屏蔽门也是通常所说的地铁屏蔽门；开式屏蔽门（简称屏蔽门）即通常说的安全门，开式屏蔽门又有全高开式屏蔽门（简称全高安全门）和半高开式屏蔽门（简称半高安全门或安全门）2种。1.闭式屏蔽门闭式屏蔽门（如下图所示）是一道自上而下的玻璃隔离墙和活动门，沿着车站站台边缘和两端头设置，能把站台候车区与列车进站停靠区完全隔离，门体结构高度一般为2800~3200mm。一般来说全高门采取各种漂亮的斜撑立柱、圆弧钢圈、钢筋悬吊等方式来固定，确保其稳定性。除具有保证乘客的安全的作用外，还具有隔断区间隧道内气流与车站内空调环境之间的冷热气流交换的功能，其多用于设有空调系统的站台。在热带、亚热带城市的轨道交通系统中，此类屏蔽门应用越来越广泛，例如伦敦、新加坡、曼谷、广州、深圳、成都等。第3页城市轨道交通课程作业图1闭式屏蔽门2.开式屏蔽门全高开...
