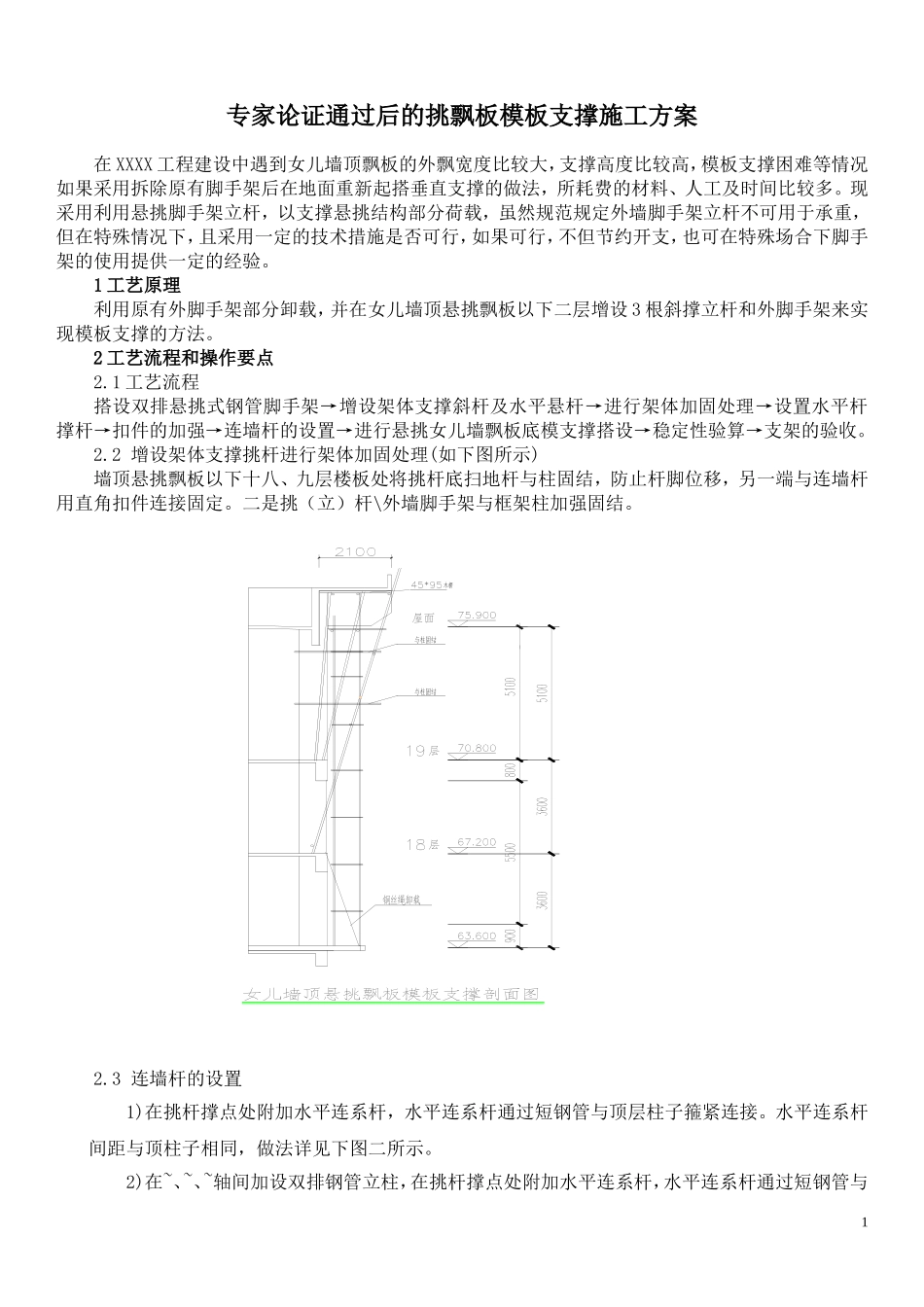

专家论证通过后的挑飘板模板支撑施工方案在XXXX工程建设中遇到女儿墙顶飘板的外飘宽度比较大，支撑高度比较高，模板支撑困难等情况如果采用拆除原有脚手架后在地面重新起搭垂直支撑的做法，所耗费的材料、人工及时间比较多。现采用利用悬挑脚手架立杆，以支撑悬挑结构部分荷载，虽然规范规定外墙脚手架立杆不可用于承重，但在特殊情况下，且采用一定的技术措施是否可行，如果可行，不但节约开支，也可在特殊场合下脚手架的使用提供一定的经验。1工艺原理利用原有外脚手架部分卸载，并在女儿墙顶悬挑飘板以下二层增设3根斜撑立杆和外脚手架来实现模板支撑的方法。2工艺流程和操作要点2.1工艺流程搭设双排悬挑式钢管脚手架→增设架体支撑斜杆及水平悬杆→进行架体加固处理→设置水平杆撑杆→扣件的加强→连墙杆的设置→进行悬挑女儿墙飘板底模支撑搭设→稳定性验算→支架的验收。2.2增设架体支撑挑杆进行架体加固处理(如下图所示)墙顶悬挑飘板以下十八、九层楼板处将挑杆底扫地杆与柱固结，防止杆脚位移，另一端与连墙杆用直角扣件连接固定。二是挑（立）杆\外墙脚手架与框架柱加强固结。2.3连墙杆的设置1)在挑杆撑点处附加水平连系杆，水平连系杆通过短钢管与顶层柱子箍紧连接。水平连系杆间距与顶柱子相同，做法详见下图二所示。2)在~、~、~轴间加设双排钢管立柱，在挑杆撑点处附加水平连系杆，水平连系杆通过短钢管与1双排钢管立柱箍紧连接做法详见下图一所示。2.4进行悬挑女儿墙飘板底模支撑搭设采用18mm厚九夹板作为女儿墙及梁板模板，45×95木枋作为托木，φ48×3.0mm钢管及45×95木枋短顶作为模板的垂直支撑。2.5脚手架体与建筑物之间的封闭要求：2.5.1兜网的设置：用安全网挂设在脚手架和外墙之间，将建筑物封闭起来，防止落人落物，网不2宜绷得太紧。2.5.2兜网的绑扎要求：安全网安装时，边绳应与支撑靠近，系结点应均匀分布，且距离不得大于75cm，系点连接牢固可靠。安装平网应与水平面相平或外高里低，一般以15°为宜。网安装时不宜绷紧。2.6脚手架的稳定性验算：一、参数信息:1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.20；模板支架搭设高度(m):5.40；采用的钢管(mm):Φ48×3.0；板底支撑连接方式:方木支撑；立杆承重连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；2.荷载参数模板与木板自重(kN/m2):0.300；混凝土与钢筋自重(kN/m3):25.100；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；面板弹性模量E(N/mm2):11500；面板抗弯强度设计值(N/mm2):29；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):350.000；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):45.00；木方的截面高度(mm):95.00；5.楼板参数楼板的计算厚度(mm):100.00；3图2楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元面板的截面惯性矩I和截面抵抗矩W分别为：W=100×1.82/6=54cm3；I=100×1.83/12=48.6cm4；模板面板的按照三跨连续梁计算。4面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1=25.1×0.1×1+0.3×1=2.81kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2=2.5×1=2.5kN/m；2、强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:其中：q=1.2×2.81+1.4×2.5=6.872kN/m最大弯矩M=0.1×6.872×0.352=0.084kN·m；面板最大应力计算值σ=84182/54000=1.559N/mm2；面板的抗弯强度设计值[f]=29N/mm2；面板的最大应力计算值为1.559N/mm2小于面板的抗弯强度设计值29N/mm2,满足要求!3、挠度计算挠度计算公式为其中q=2.81kN/m面板最大挠度计算值v=0.677×2.81×3504/(100×11500×48.6×104)=0.051mm；面板最大允许挠度[V]=350/250=1.4mm；面板的最大挠度计算值0.051mm小于面板的最大允许挠度1.4mm,满足要求!三、模板支撑方木的计算:方木按照三跨连续梁计算，截面惯性矩I和截面抵抗矩W分别...
