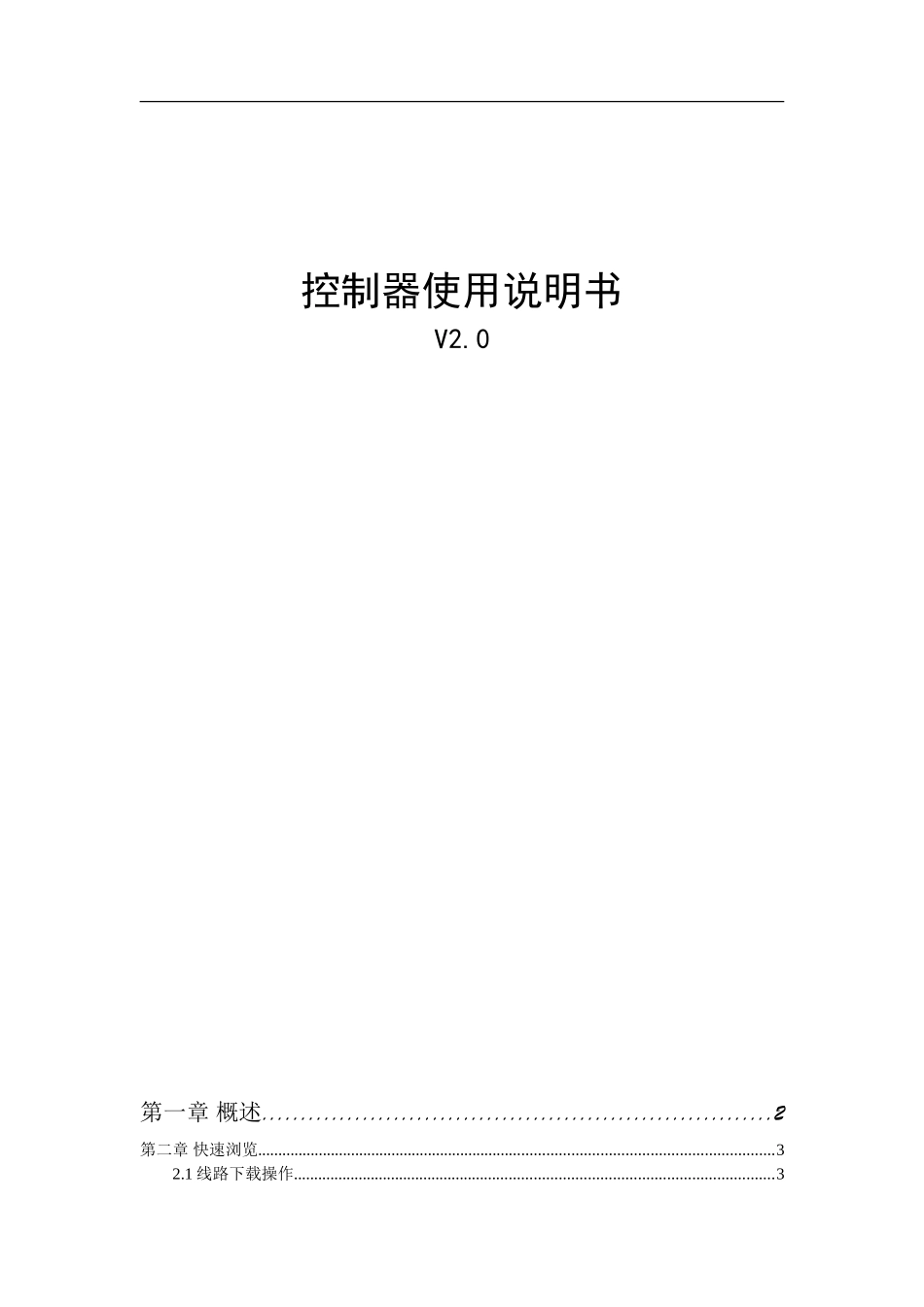

控制器使用说明书V2.0第一章概述..................................................................2第二章快速浏览..............................................................................................................................32.1线路下载操作.....................................................................................................................32.2线路选择操作.....................................................................................................................3第三章操作说明.............................................................................................................................43.1面板说明.............................................................................................................................43.2按键定义说明.....................................................................................................................53.3数码管显示说明.................................................................................................................53.4操作步骤.............................................................................................................................63.4.1线路下载操作..........................................................................................................63.4.2线路选择操作..........................................................................................................63.4.3报站操作..................................................................................................................63.4.4配置文件的创建......................................................................................................7附件1:线路txt文件内容编写说明..............................................................................................8附件二:TXT文件示例................................................................................................................121第一章概述感谢您使用V2.0控制器。本手册提供用户关于安装、运行操作、异常诊断等方面的使用方法,为确保V2.0控制器的稳定运行,在安装使用之前,请仔细阅读本说明书并妥善保存。V2.0控制器是专为公交系统设计的一款控制LED电子路牌的产品。它采用了嵌入式微处理器和嵌入式系统,结合了USB通信技术、RS485通信技术,实现了电子路牌的中央控制,信息下载及线路管理。外观简洁、抗震,安装灵活方便,功能强大,系统运行稳定,可广泛应用于城市公交系统。V2.0控制器具有以下功能:与LED电子路牌联动,自动更新线路号、首末站点信息;可以保存32条线路,方便车辆调度;可根据不同客户需求更新相应字库(黑体、细黑、宋体……);车内屏报站,可以控制下一站或即将到站的信息显示;控制站节牌站点号显示及上下行信息;满足第三方协议,更新路牌线路信息;键盘控制(3个按键),方便设置或手动报站;3位数码管显示线路号、站点号、上下行信息等;USB接口,自动下载线路信息、字库文件、广告屏信息(由配置文件);宽电源输入:DC9~36V控制器2.0系统框架图第二章快速浏览2.1线路下载操作控制器开机后,若数码管显示“---”,表示控制器内尚未下载线路信息,需要用U盘下载线路信息。将控制器关机,把已经保存有线路文件的U盘插入控制器USB接口,控制器重新开机,若“USB”指示灯亮,表示U盘被识别,若U盘有有效的线路文件,控制器自动开始从U盘下载线路文件到控制器中,此时数码管显示“===”,下载时间视线路文件个数而不同,大约3~10秒。线路下载完毕,控制器数码管显示下载的第1条线路的上行第1站信息。将控制器关机,取下U盘。下载完成后,所有线路信息保存在控制器里。2.2线路选...
