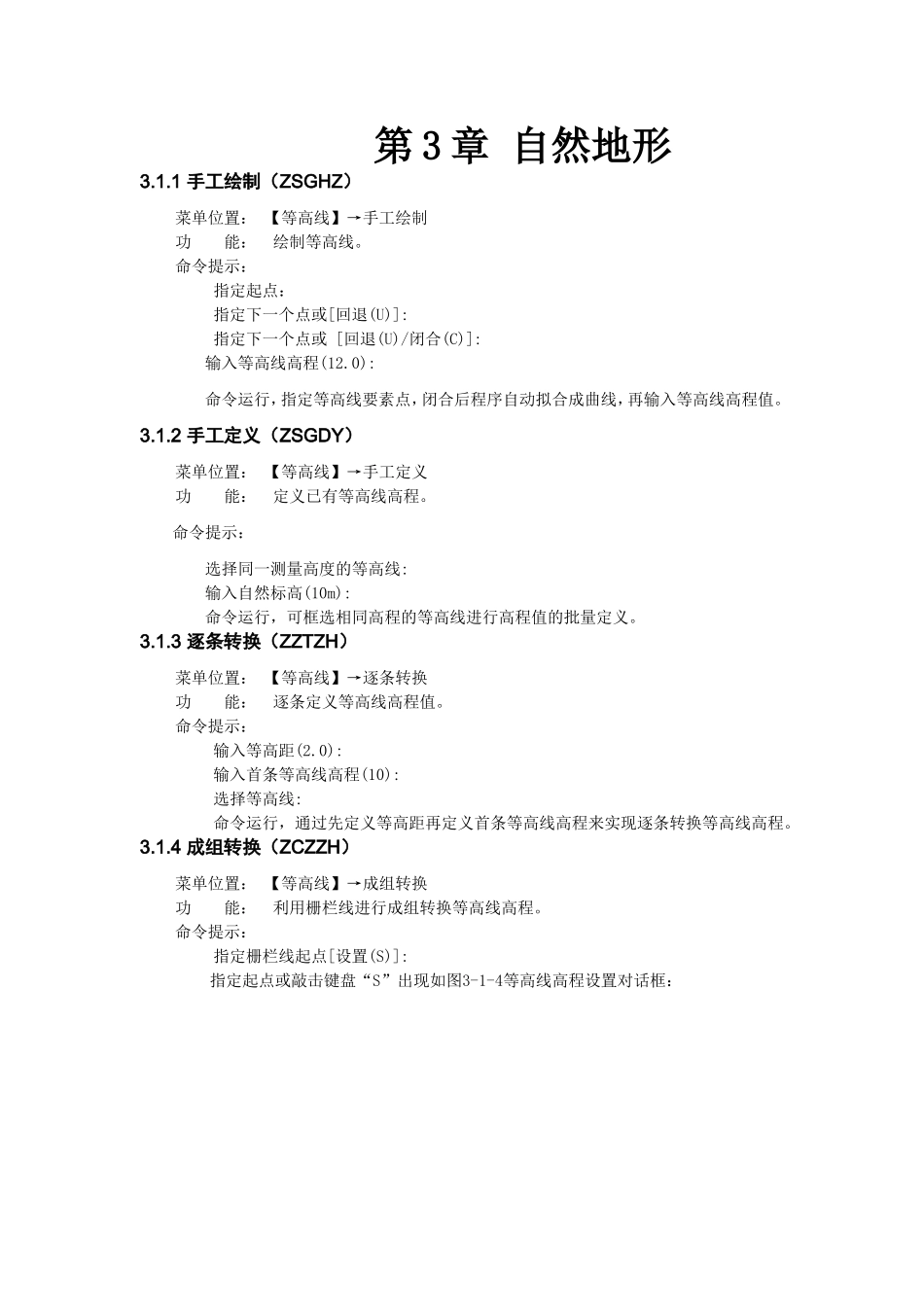

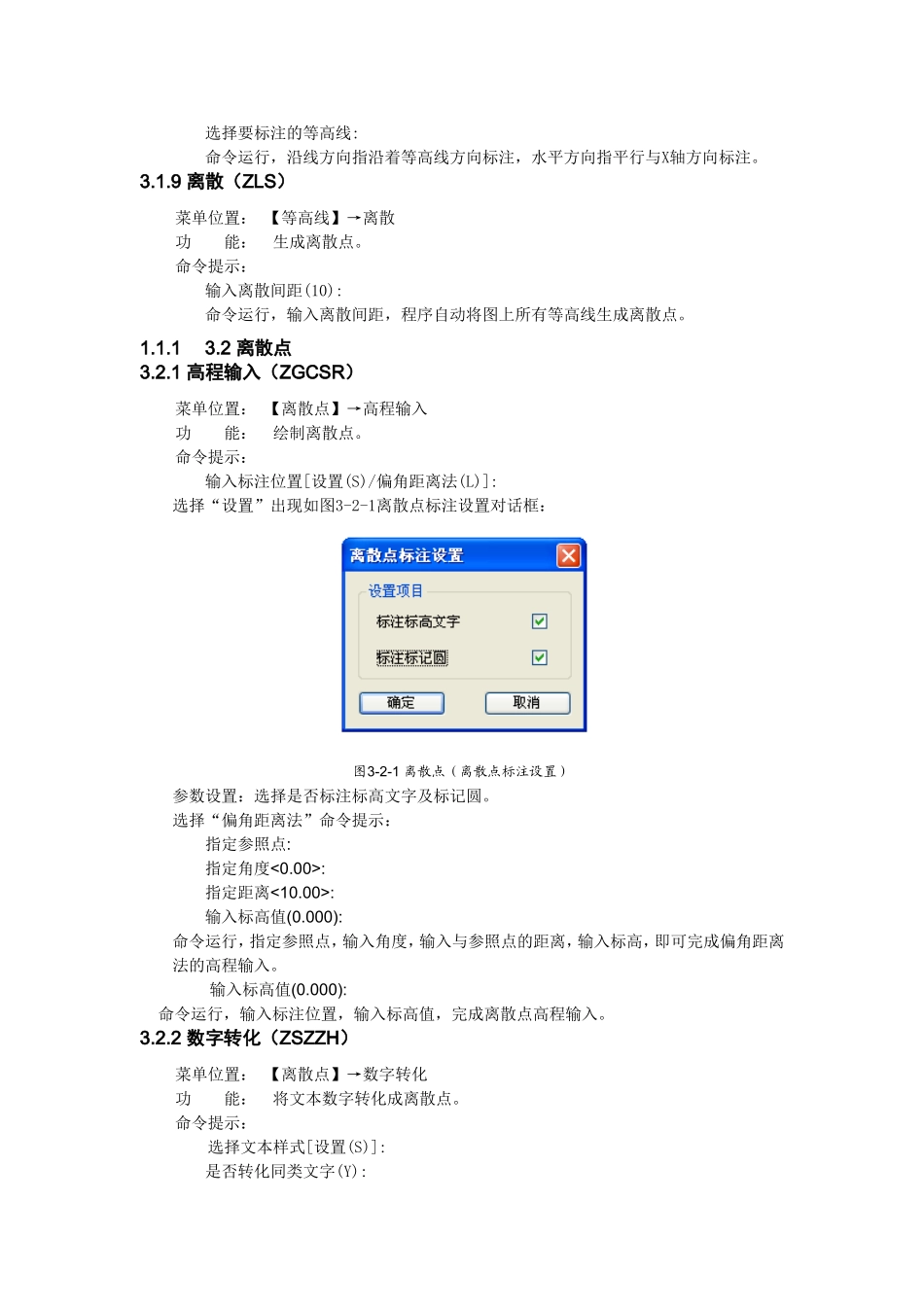

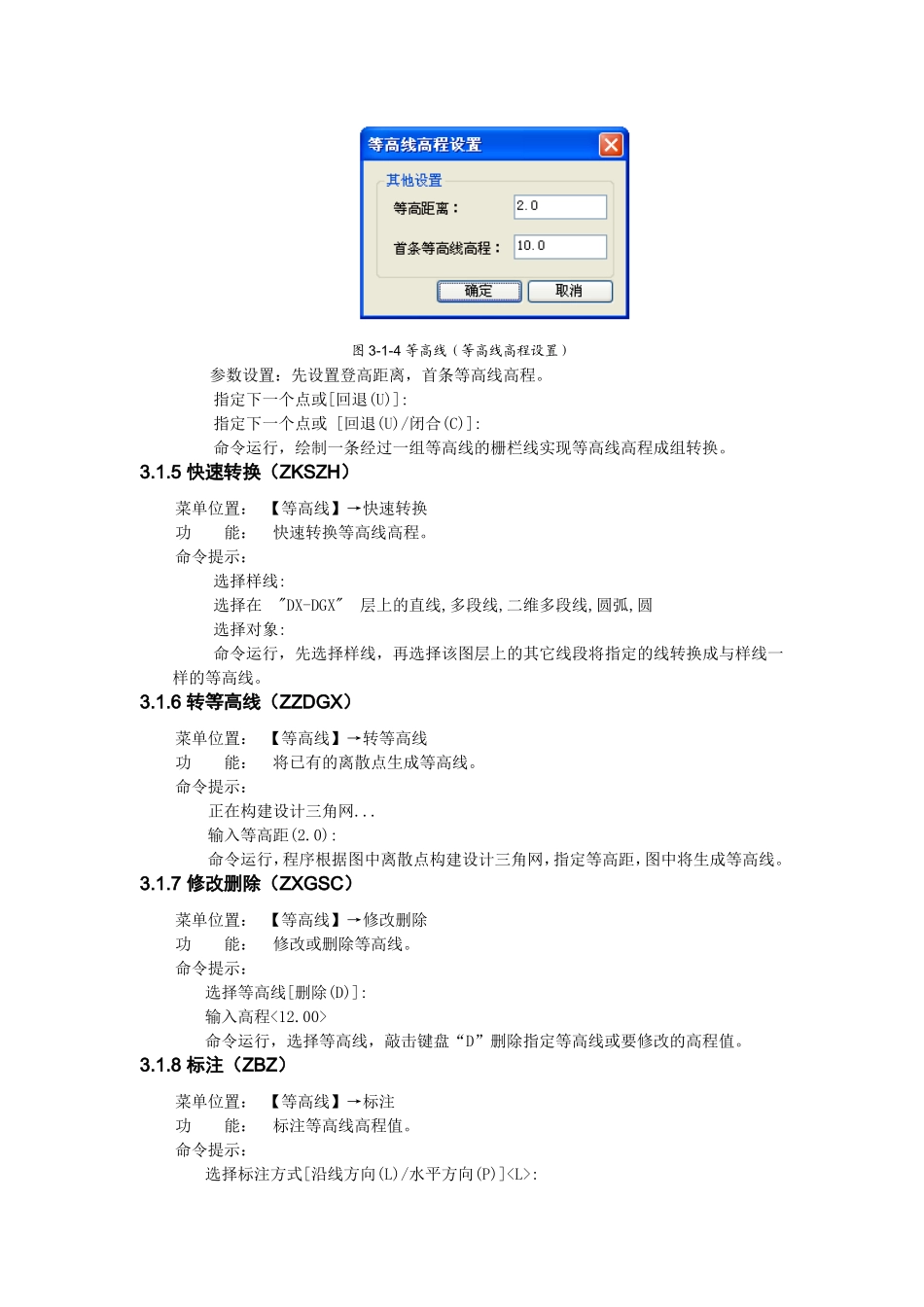

第3章自然地形3.1.1手工绘制（ZSGHZ）菜单位置：【等高线】→手工绘制功能：绘制等高线。命令提示：指定起点：指定下一个点或[回退(U)]:指定下一个点或[回退(U)/闭合(C)]:输入等高线高程(12.0):命令运行，指定等高线要素点，闭合后程序自动拟合成曲线，再输入等高线高程值。3.1.2手工定义（ZSGDY）菜单位置：【等高线】→手工定义功能：定义已有等高线高程。命令提示：选择同一测量高度的等高线:输入自然标高(10m):命令运行，可框选相同高程的等高线进行高程值的批量定义。3.1.3逐条转换（ZZTZH）菜单位置：【等高线】→逐条转换功能：逐条定义等高线高程值。命令提示：输入等高距(2.0):输入首条等高线高程(10):选择等高线:命令运行，通过先定义等高距再定义首条等高线高程来实现逐条转换等高线高程。3.1.4成组转换（ZCZZH）菜单位置：【等高线】→成组转换功能：利用栅栏线进行成组转换等高线高程。命令提示：指定栅栏线起点[设置(S)]:指定起点或敲击键盘“S”出现如图3-1-4等高线高程设置对话框：图3-1-4等高线（等高线高程设置）参数设置：先设置登高距离，首条等高线高程。指定下一个点或[回退(U)]:指定下一个点或[回退(U)/闭合(C)]:命令运行，绘制一条经过一组等高线的栅栏线实现等高线高程成组转换。3.1.5快速转换（ZKSZH）菜单位置：【等高线】→快速转换功能：快速转换等高线高程。命令提示：选择样线:选择在"DX-DGX"层上的直线,多段线,二维多段线,圆弧,圆选择对象:命令运行，先选择样线，再选择该图层上的其它线段将指定的线转换成与样线一样的等高线。3.1.6转等高线（ZZDGX）菜单位置：【等高线】→转等高线功能：将已有的离散点生成等高线。命令提示：正在构建设计三角网...输入等高距(2.0):命令运行，程序根据图中离散点构建设计三角网，指定等高距，图中将生成等高线。3.1.7修改删除（ZXGSC）菜单位置：【等高线】→修改删除功能：修改或删除等高线。命令提示：选择等高线[删除(D)]:输入高程<12.00>命令运行，选择等高线，敲击键盘“D”删除指定等高线或要修改的高程值。3.1.8标注（ZBZ）菜单位置：【等高线】→标注功能：标注等高线高程值。命令提示：选择标注方式[沿线方向(L)/水平方向(P)]:选择要标注的等高线:命令运行，沿线方向指沿着等高线方向标注，水平方向指平行与X轴方向标注。3.1.9离散（ZLS）菜单位置：【等高线】→离散功能：生成离散点。命令提示：输入离散间距(10):命令运行，输入离散间距，程序自动将图上所有等高线生成离散点。1.1.13.2离散点3.2.1高程输入（ZGCSR）菜单位置：【离散点】→高程输入功能：绘制离散点。命令提示：输入标注位置[设置(S)/偏角距离法(L)]:选择“设置”出现如图3-2-1离散点标注设置对话框：图3-2-1离散点（离散点标注设置）参数设置：选择是否标注标高文字及标记圆。选择“偏角距离法”命令提示：指定参照点:指定角度<0.00>:指定距离<10.00>:输入标高值(0.000):命令运行，指定参照点，输入角度，输入与参照点的距离，输入标高，即可完成偏角距离法的高程输入。输入标高值(0.000):命令运行，输入标注位置，输入标高值，完成离散点高程输入。3.2.2数字转化（ZSZZH）菜单位置：【离散点】→数字转化功能：将文本数字转化成离散点。命令提示：选择文本样式[设置(S)]:是否转化同类文字(Y):命令运行，“设置”如图3-2-1，选择指定文本数字将其转化成离散点或将同类文字一起转化。1.1.23.2.3文件导入（ZWJDR）菜单位置：【离散点】→文件导入功能：将离散点数据文件导入图中生成离散点地形图。命令提示：命令执行后弹出如图3-2-3读取点文件对话框：图3-2-3离散点（读取点文件）参数设置方法，其中：若已有离散点数据文件可浏览指定文件路径生成离散点地形图，在模板名称中可选取或定义模板名称，标注内容中可选择标注标高文字，标记圆。3.2.4图块转化（ZTKZH）菜单位置：【离散点】→图块转化功能：将图块属性转化成离散点。命令提示：选择要转换的块或属性块[设置(S):是否转化同类实体(Y):命令运行，“设置”如图3-2-1，选择指定数字图块将其转化成离散点或将同类实体一起转化。3.2.5快速转化（ZKSZH）菜单位置：【离散点】...
