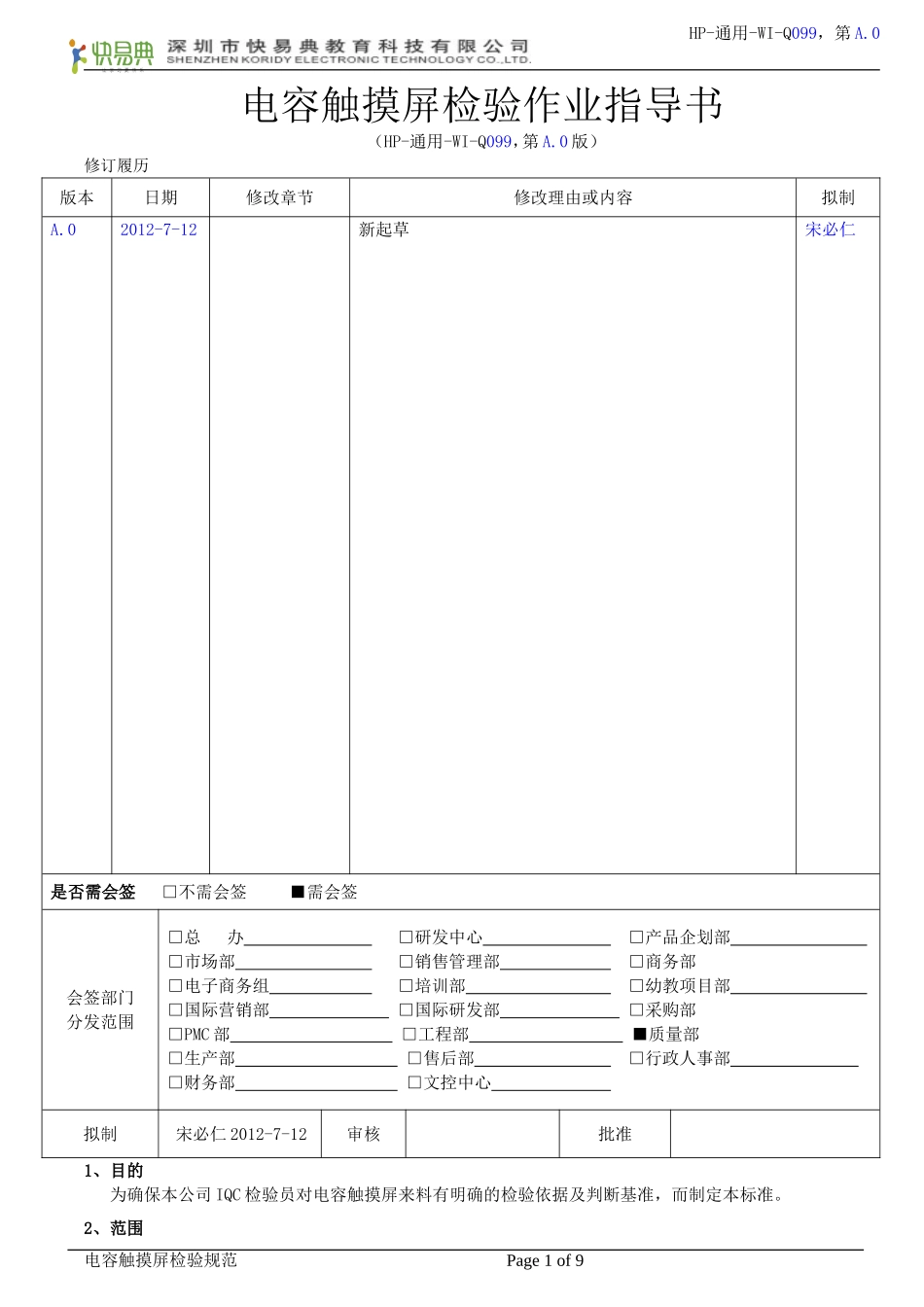

HP-通用-WI-Q099，第A.0电容触摸屏检验作业指导书（HP-通用-WI-Q099，第A.0版）修订履历版本日期修改章节修改理由或内容拟制A.02012-7-12新起草宋必仁是否需会签□不需会签■需会签会签部门分发范围□总办□研发中心□产品企划部□市场部□销售管理部□商务部□电子商务组□培训部□幼教项目部□国际营销部□国际研发部□采购部□PMC部□工程部■质量部□生产部□售后部□行政人事部□财务部□文控中心拟制宋必仁2012-7-12审核批准1、目的为确保本公司IQC检验员对电容触摸屏来料有明确的检验依据及判断基准，而制定本标准。2、范围电容触摸屏检验规范Page1of9HP-通用-WI-Q099，第A.0适用于本司电容触摸屏的来料检验。3.职责3.1本标准由质量部IQC组制定，经部门主管/经理核准后交文控发行。3.2所制定之规格及标准如有修改时，须经原制订部门同意后方可修改。3.3所有触摸屏经供应商送于来司，IQC均需按此标准检验。4、抽样水准4.1所有物料均按照GB/T2828.1-2003逐步检验抽样计划进行抽样检验。4.2判定标准：AQL取值AQL:CR=0MA=0.4MI=1.04.3当一个产品含有两个或以上缺点时，以较严重之缺点为判定。5、检测条件视力：具有正常视力1.0---1.2视力和色感。照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。目测距离：眼睛距离产品30--40CM为准。观察时间：<10秒(每个可见平面需要3秒)。检验时必须戴无尘手指套。6、试验标准6.1试验目的：检测触摸屏的环境适应性及可靠性。6.2适用范围：适用于所使用的触摸屏。6.3环境条件：环境温度：150C-350C环境相对湿度:45%-75%。6.4试验仪器和设备：恒温恒湿箱、硬度测试夹具、触摸屏测试夹具、数字万用表、触摸屏手写笔、电子称、法码、按键寿命试验机、静压力测试仪6.5静压力测试6.5.1单体静压力测试6.5.1.1试验准备外观、功能均测试合格的触摸屏单体，测试前装于专用压力架上,并将压力器测试头换为塑胶头。6.5.1.2试验参数和位置G≥10KgT=3S位置：中间位。6.5.2成品机静压力测试6.5.2.1样本准备每5批来料均需从检验合格的触摸屏中随机抽取2PCS待做试验。外观、功能均测试合格的成品裸机，并将顶力器测试头换为塑胶头。6.5.2.2试验参数和位置①LCD显示区：G≥10KgT=3S位置：中间位。②外壳面：G≥25KgT=3S位置：四个角和中间位。6.5.2.3测试次序：①.将样机打开上壳平放于测试夹具上，用压力器垂直逐步缓慢施压在样机面壳中间位置。电容触摸屏检验规范Page2of9HP-通用-WI-Q099，第A.0②.将样机合上平放于测试夹具上，用顶力器垂直逐步缓慢施压在样机面壳中间位置。③.样机正面的左上角。④.样机正面的右上角。⑤.样机正面的左下角。⑥.样机正面的右下角。⑦.将来料未组装的触摸屏直接平放于测试夹具上，用顶力器垂直逐步缓慢施压在样机壳中间位置。6.6跌落试验6.6.1单屏跌落外观、功能测试合格的触摸屏单体，平面正反跌落2次，跌落高度1M。6.6.2钢珠跌落外观、功能均测试合格的触摸屏单体，测试前装于专用跌落架上，取用直径25mm的钢球静止状态后自由落体落下于支撑玻璃中心。6.6.3成品机跌落6.6.3.1样本准备功能测试合格的成品裸机，试验前装上电池。6.6.3.2抽样频率：新品或材料更改到料必须测试此项，后续每月抽测一次。6.6.3.3试验参数裸机重量（g）跌落高度（mm）辞典机≤1501000辞典机＞150850学生电脑500及736mm点读笔12006.6.3.4.测试方法：以四角六面进行垂直自由跌落于水磨石板地面，不可施加外力。6.6.3.5.跌落次序：①.选择样机底面垂直面向混凝土面自由跌落。②.样机正面进行跌落。③.样机正面的上侧面进行跌落。④.样机正面的下侧面进行跌落。⑤.样机正面的右侧面进行跌落。⑥.样机正面的左侧面进行跌落。⑦.样机正面的右上角进行跌落。⑧.样机正面的左上角进行跌落。⑨.样机正面的右下角进行跌落。⑩.样机正面的左下角进行跌落。6.6.3.6结果判定：跌落后再次检测成品机应符合电气性能要求。6.7环境测试6.7.1抽样频率：新品或材料更改到料必须测试此项，后续每月抽测一次。6.7.2抽样数量：5PCS6.7.3测试内容：电容触摸屏检验规范Page3of9玻璃厚度0.55mm0.7mm1.1mm1.8mm平均落下高度30cm55cm70cm97cmHP-通用-WI...
