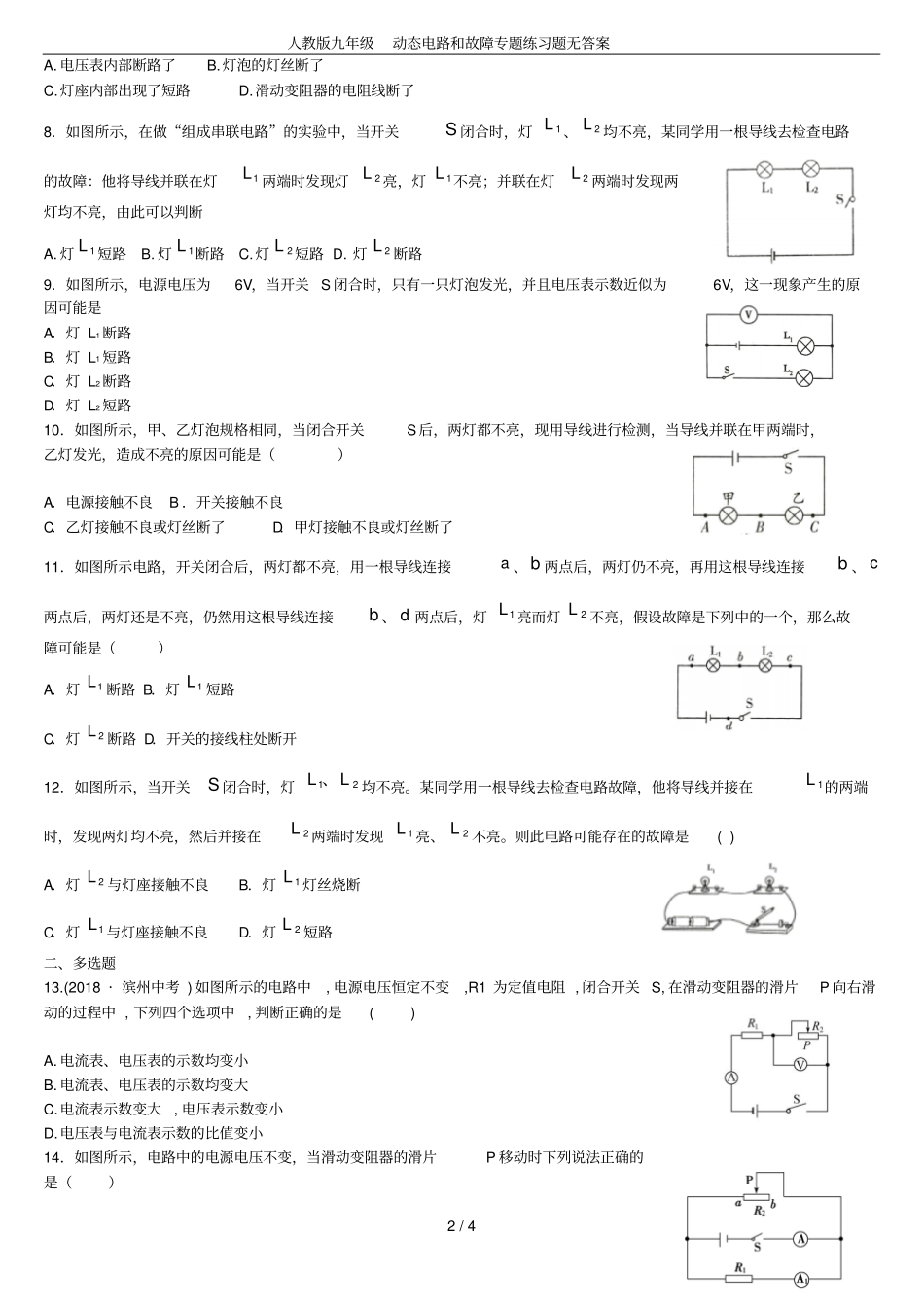

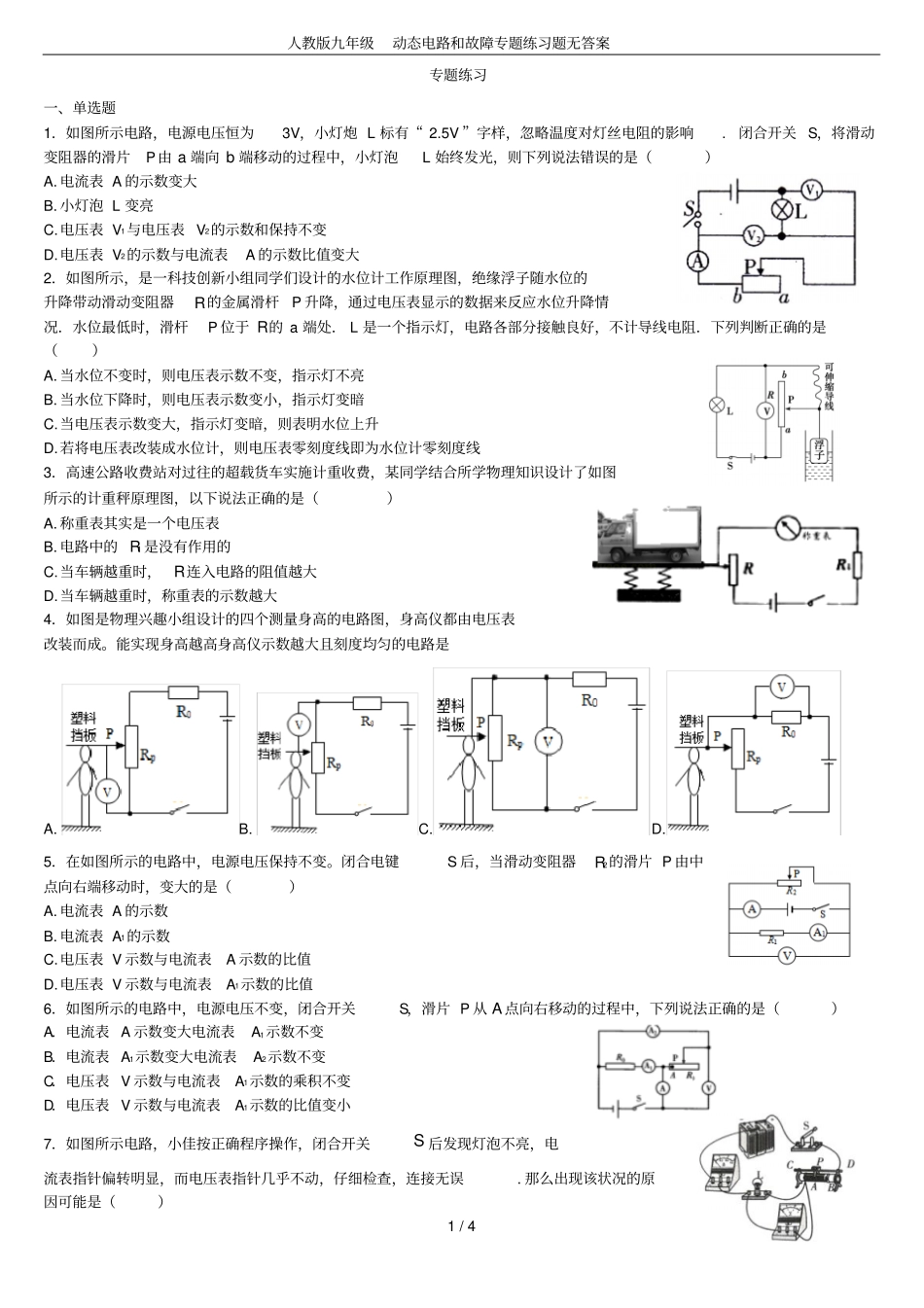

人教版九年级动态电路和故障专题练习题无答案1/4专题练习一、单选题1．如图所示电路，电源电压恒为3V，小灯炮L标有“2.5V”字样，忽略温度对灯丝电阻的影响.闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法错误的是（）A.电流表A的示数变大B.小灯泡L变亮C.电压表V1与电压表V2的示数和保持不变D.电压表V2的示数与电流表A的示数比值变大2．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A.当水位不变时，则电压表示数不变，指示灯不亮B.当水位下降时，则电压表示数变小，指示灯变暗C.当电压表示数变大，指示灯变暗，则表明水位上升D.若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线3．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时，R连入电路的阻值越大D.当车辆越重时，称重表的示数越大4．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是A.B.C.D.5．在如图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，变大的是（）A.电流表A的示数B.电流表A1的示数C.电压表V示数与电流表A示数的比值D.电压表V示数与电流表A1示数的比值6．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电流表A示数变大电流表A1示数不变B．电流表A1示数变大电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小7．如图所示电路，小佳按正确程序操作，闭合开关S后发现灯泡不亮，电流表指针偏转明显，而电压表指针几乎不动，仔细检查，连接无误.那么出现该状况的原因可能是（）人教版九年级动态电路和故障专题练习题无答案2/4A.电压表内部断路了B.灯泡的灯丝断了C.灯座内部出现了短路D.滑动变阻器的电阻线断了8．如图所示，在做“组成串联电路”的实验中，当开关S闭合时，灯1L、2L均不亮，某同学用一根导线去检查电路的故障：他将导线并联在灯1L两端时发现灯2L亮，灯1L不亮；并联在灯2L两端时发现两灯均不亮，由此可以判断A.灯1L短路B.灯1L断路C.灯2L短路D.灯2L断路9．如图所示，电源电压为6V，当开关S闭合时，只有一只灯泡发光，并且电压表示数近似为6V，这一现象产生的原因可能是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路10．如图所示，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用导线进行检测，当导线并联在甲两端时，乙灯发光，造成不亮的原因可能是（）A．电源接触不良B．开关接触不良C．乙灯接触不良或灯丝断了D．甲灯接触不良或灯丝断了11．如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮，仍然用这根导线连接b、d两点后，灯1L亮而灯2L不亮，假设故障是下列中的一个，那么故障可能是（）A．灯1L断路B．灯1L短路C．灯2L断路D．开关的接线柱处断开12．如图所示，当开关S闭合时，灯12LL、均不亮。某同学用一根导线去检查电路故障，他将导线并接在1L的两端时，发现两灯均不亮，然后并接在2L两端时发现1L亮、2L不亮。则此电路可能存在的故障是()A．灯2L与灯座接触不良B．灯1L灯丝烧断C．灯1L与灯座接触不良D．灯2L短路二、多选题13.(2018·滨州中考)如图所示的电路中,电源电压恒定不变,R1为定值电阻,闭合开关S,在滑动变阻器的滑片P向右滑动的过程中,下列四个选项中,判断正确的是()A.电流表、电压表的示数均变小B.电流表、电压表的示数均变大C.电流表示数变大,电压表示数变小D.电压表与电流表示数的比值变小14．如图所示，电路中的电源电压不变，当滑动变阻器的滑片P移动时下列说法...
