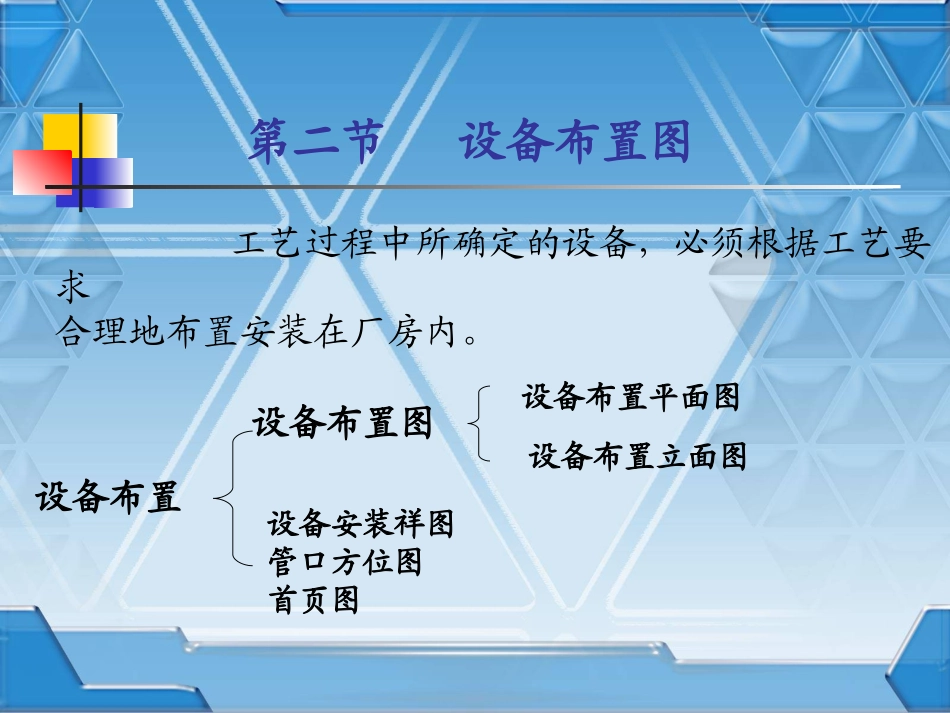

第二节设备布置图工艺过程中所确定的设备,必须根据工艺要求合理地布置安装在厂房内

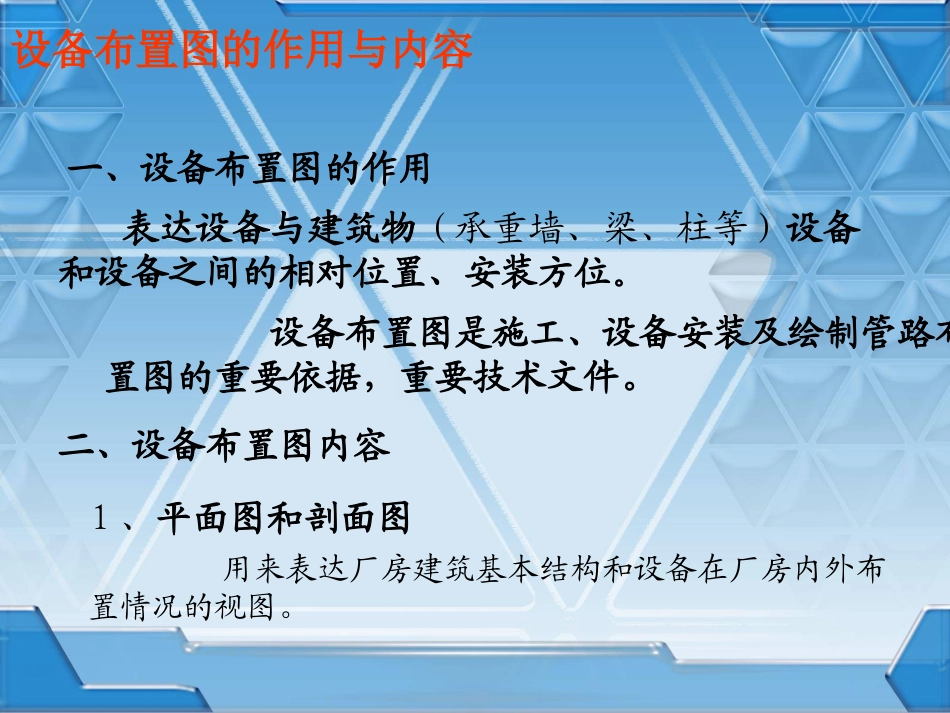

设备布置设备布置图设备布置平面图设备布置立面图设备安装祥图管口方位图首页图一、设备布置图的作用设备布置图的作用与内容设备布置图是施工、设备安装及绘制管路布置图的重要依据,重要技术文件
表达设备与建筑物(承重墙、梁、柱等)设备和设备之间的相对位置、安装方位
二、设备布置图内容用来表达厂房建筑基本结构和设备在厂房内外布置情况的视图

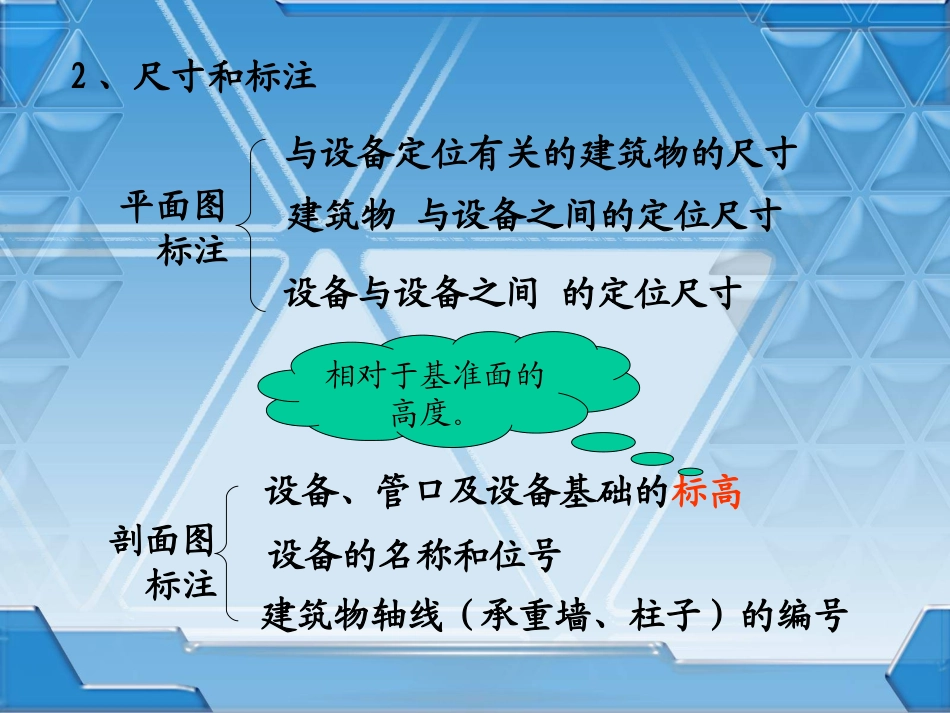

1、平面图和剖面图平面图标注与设备定位有关的建筑物的尺寸建筑物与设备之间的定位尺寸设备与设备之间的定位尺寸2、尺寸和标注剖面图标注设备、管口及设备基础的标高设备的名称和位号建筑物轴线(承重墙、柱子)的编号相对于基准面的高度
3、安装方位标:右上方,确定设备安装方位的准
N0°90°180°270°5、标题栏:图名、图号、比例、设计者等
4、设备一览表:布置图中所有设备名称、位号、规格型号、数量及所在图号等
N指北针设备布置图的图示特点一、设备布置图的图示方法11区12区13区14区15区16区0
00NBJ0
00EBJ66000EBJ154000EBJ228000EBJ161000EBJ98000NBJ0
00NBJ86000NBJ170000N1、分区——首页图表达厂房某层上设备布置俯视图,厂房为多层时,按照不同楼层分别绘制
各层平面图以上一层楼板底面(水平剖切)向下俯视
2、图幅比例设备布置图采用A1号图,一般不加长
绘图比例:采用1:100,1:50,1:200等
分区绘制时,必须采用同一比例
3、视图的配置(平面图和立面剖视图
)平面图几层平面图可画在一张图纸上,但应从最底层开始,由下向上由左到右排列,标明标高
表达设备沿高度方向的布置安装情况
沿着建筑物垂直方向剖切得到的立面剖视图
要求:在平面图上注明剖切位置,在立面
