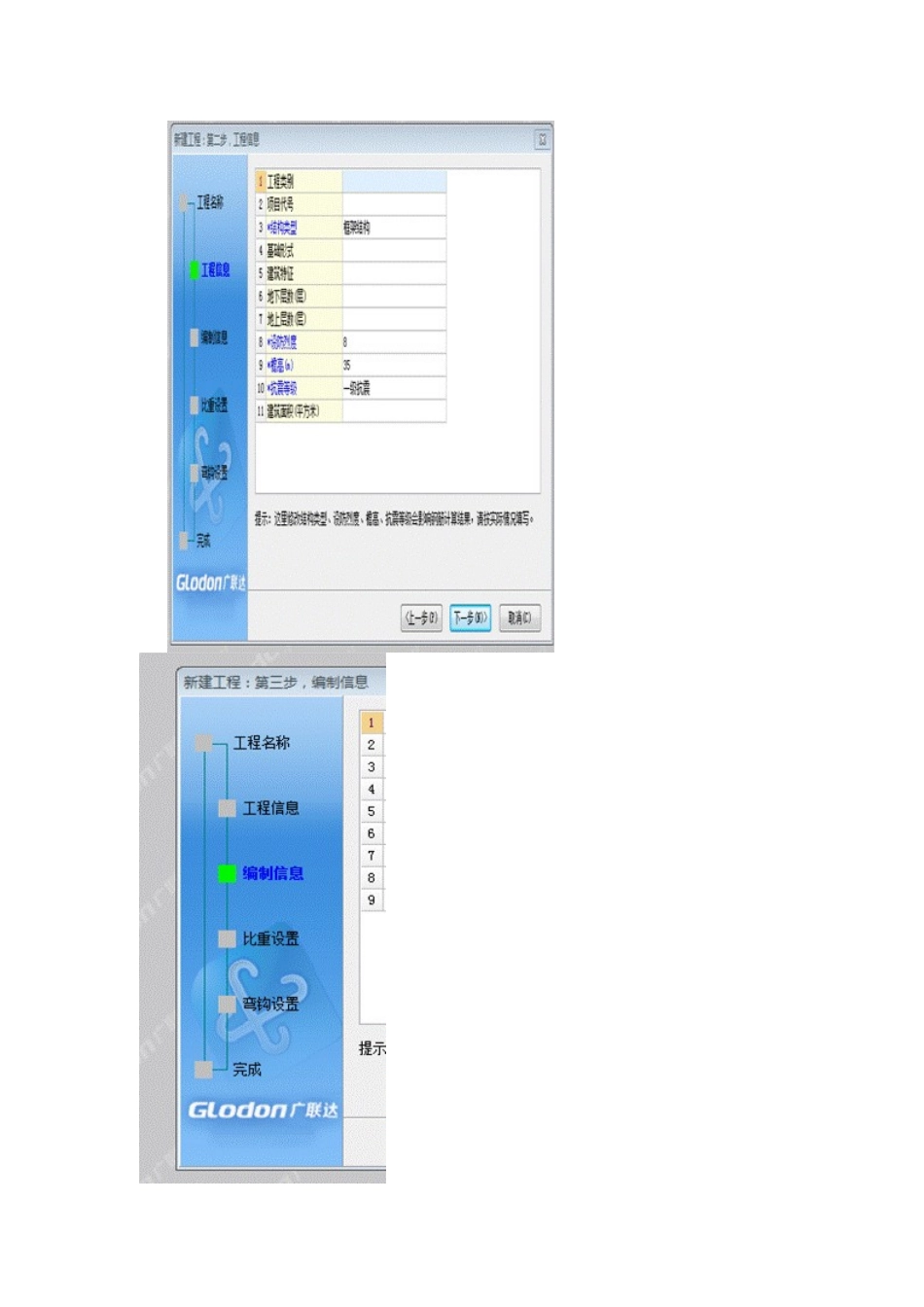

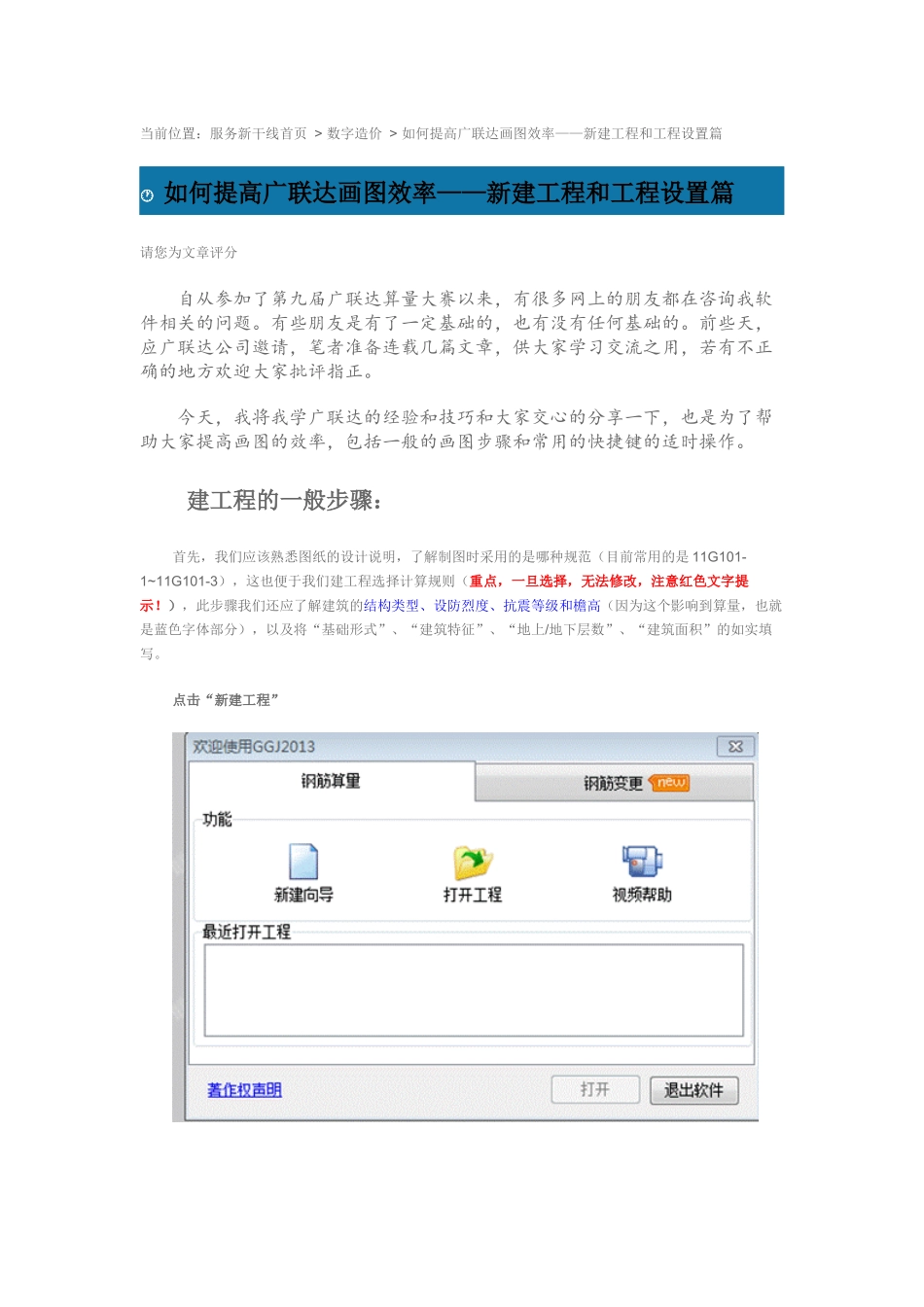

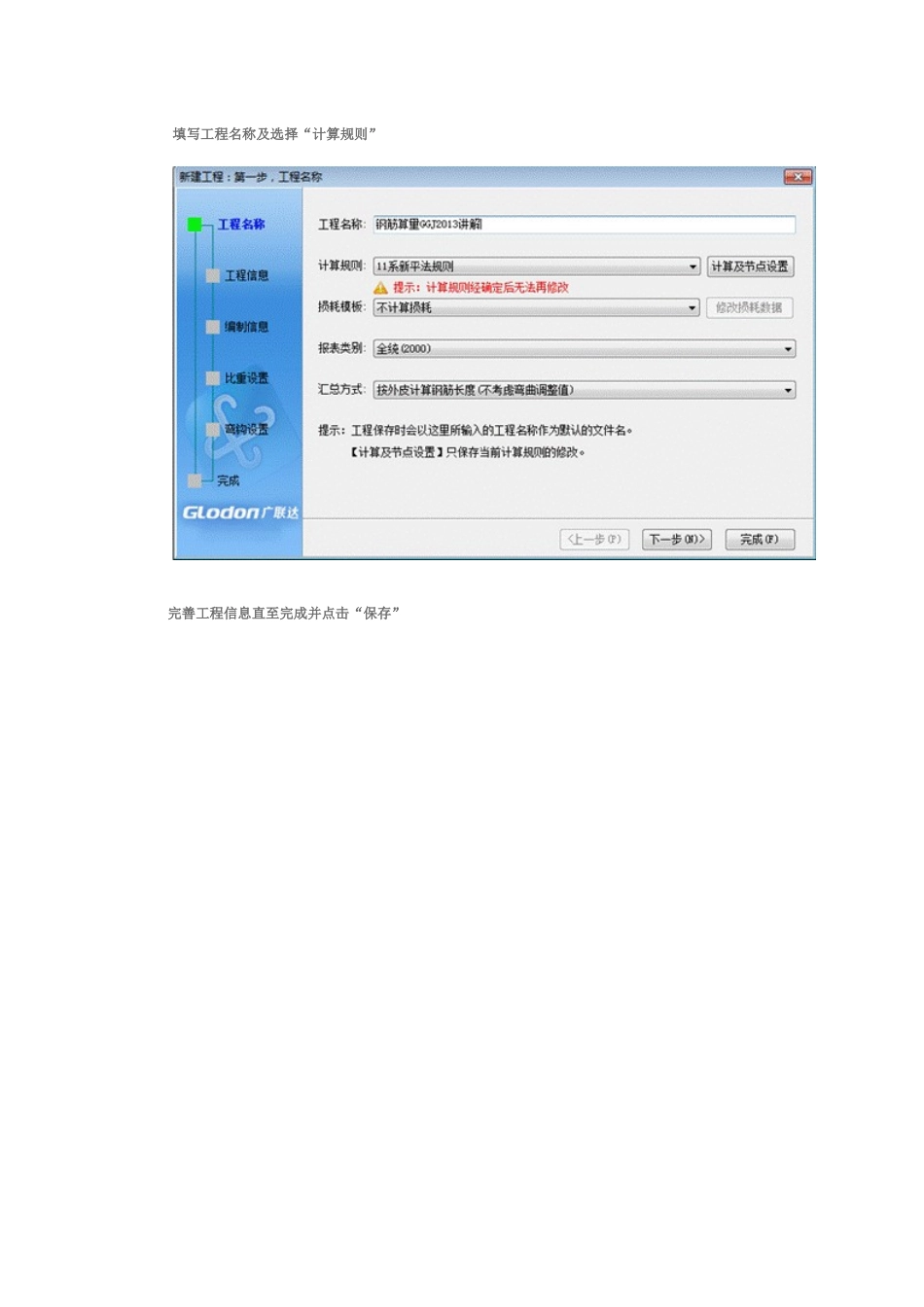

当前位置：服务新干线首页>数字造价>如何提高广联达画图效率——新建工程和工程设置篇如何提高广联达画图效率——新建工程和工程设置篇请您为文章评分自从参加了第九届广联达算量大赛以来，有很多网上的朋友都在咨询我软件相关的问题。有些朋友是有了一定基础的，也有没有任何基础的。前些天，应广联达公司邀请，笔者准备连载几篇文章，供大家学习交流之用，若有不正确的地方欢迎大家批评指正。今天，我将我学广联达的经验和技巧和大家交心的分享一下，也是为了帮助大家提高画图的效率，包括一般的画图步骤和常用的快捷键的适时操作。建工程的一般步骤：首先，我们应该熟悉图纸的设计说明，了解制图时采用的是哪种规范（目前常用的是11G101-1~11G101-3），这也便于我们建工程选择计算规则（重点，一旦选择，无法修改，注意红色文字提示！），此步骤我们还应了解建筑的结构类型、设防烈度、抗震等级和檐高（因为这个影响到算量，也就是蓝色字体部分），以及将“基础形式”、“建筑特征”、“地上/地下层数”、“建筑面积”的如实填写。点击“新建工程”填写工程名称及选择“计算规则”完善工程信息直至完成并点击“保存”完成了“工程名称、工程信息、编制信息、比重设置和弯钩设置”后点击“完成”按钮即完成了新建工程，然后我们进入到“计算设置（包括柱/墙柱、剪力墙、框架梁、非框架梁、板……）”，其中包括：计算设置、节点设置、箍筋设置、搭接设置和箍筋公式。这部分也会影响到我们计算后的工程量，所以我们应根据图纸说明正确填写。举个例子来说：板的分布筋图纸说明中若是说明为C8@200，我们就在“板—分布钢筋配置”那里填入，若负筋的计算长度是从支座外边线开始计算的，我们就将“板中间支座负筋标注长度是否含支座”的“是”改成“否”，并将“单边标注支座负筋标注长度位置”更改成“支座外边线”，更改后的信息软件将以黄色底色予以区分。这是计算设置中和大家分享的经验，然后还有“节点设置”里面的，因为这几个部分都会影响到最终的算量，所以大家在设置的时候一定要按图纸说明正确设置。在“节点设置”中我也举个简单的例子告诉大家怎么设置，就拿框柱弯入基础的长度为例，比如设计说明中画了个柱子在基础中的节点，其中弯折长度为200，那么我们就在“节点设置—柱/墙柱—基础插筋（第6条）”，选择节点类型并在屏幕右下角的示意图中将字母a改成200即可。再举个例子：剪力墙纵筋弯入基础的长度，同柱在图纸上找到相应的节点示意图，比如左右弯折都是150，我们就在“节点设置—剪力墙—左（右）侧垂直筋基础插筋节点”，选择节点类型并在屏幕右下角的示意图中将字母a改成150即可。然后我们进入到“箍筋设置”的讲解，在这里比较简单，主要设置的就是柱构件和梁构件箍筋肢数组合的形式，举个简单的例子：4肢箍的情况下是大箍筋套小箍筋还是两个箍筋互套的设置，在“箍筋设置—柱箍筋—第5条4*4”，点中后会出现一个按钮，点击按钮后弹出一个对话框，在这里你可以选择箍筋组合的形式，比如“4-1型”就是大箍筋套小箍筋，“4-2型”就是两个箍筋互套的形式，注意同时对B边和H边的设置。关于搭接设置，更为简单，根据图纸说明正确的设置某构件一定钢筋直径范围内选择“绑扎、单/双面焊、电渣压力焊、锥/直螺纹连接、对焊、套管挤压”等。在此界面，我们还可以设置的就是“墙柱垂直筋的定尺长度”，这点我们可以根据施工现场材料正确设置。对于“箍筋公式”这块，我们以2肢箍为例。2肢箍也就是只有一个箍筋，我们俗称外侧箍筋，又叫1#箍筋，它的B边计算长度为宽度减去2个保护层厚度，即B-2*bhc，而H边计算长度为高度减去2个保护层厚度，即H-2*bhc；那么这个箍筋的总长度计算公式就是2倍的B边长度和2倍的H边长度加上2个弯钩长度，再加上一个箍筋调整长度，即2*(b+h)+2*Lw+L。用户可以根据实际需要设置相应的箍筋公式（一般情况下不需修改）。根据图纸说明将说明中的相应信息在“计算设置”修改完成后，我们进入到“楼层设置”，在此界面我们会看到楼层信息和楼层砼强度等级以及锚固搭接的设置。楼层信息我们需要根据结构图中的“楼层表”正确插入楼层并设置相对±0...
