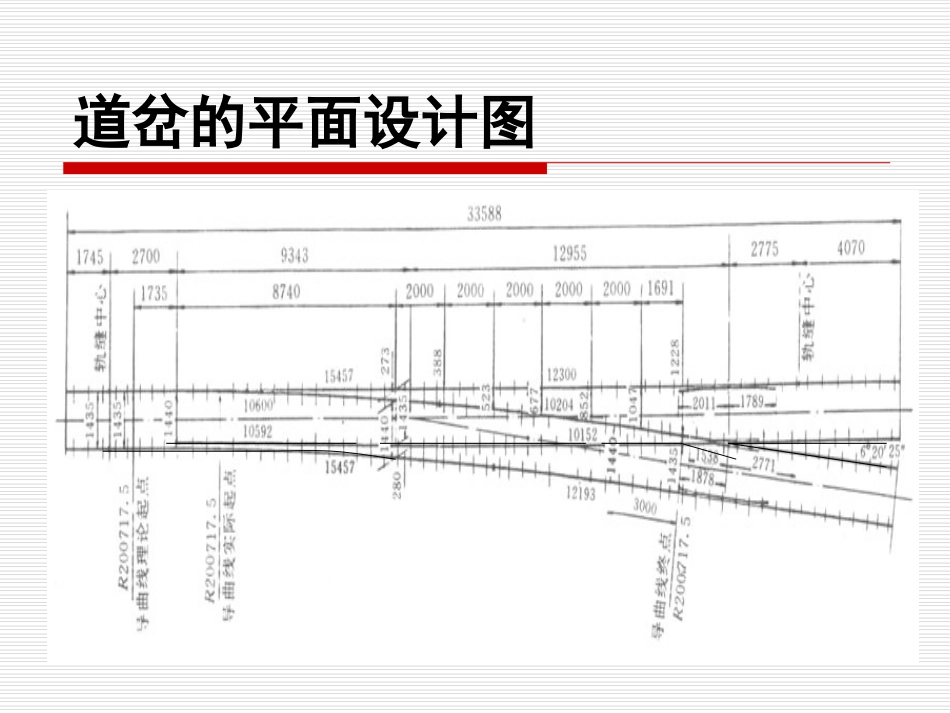

道岔知识小讲座道岔实物图道岔的平面设计图图6-5260—9单开道岔总平面布置图道岔钢轨布置图道岔在线路图中的表示法单开道岔1）左开2）右开为了方便表示，通常可以把一股轨道画成一根线条，它们的交叉处便表示为道岔。渡线1）单渡线2）交叉渡线交分道岔（1）单式交分道岔（2）复式交分道岔两条线路相交，中间增添四副转辙器和两副连接曲线，列车能沿任何一侧由一条线路转入另一条线路，这种道岔叫做复式交分道岔。车站布线示意图下行线上行线存车线道岔道岔道岔道岔以某站为例站台上行下行列车转线运行示意图（一、站前折返）站台上行下行列车转线运行示意图（二、站后折返）单开岔道的构造主股是直线，侧股向左或向右分支的道岔称为单开道岔。站在道岔尖轨前端，面向道岔，侧股向左分支的道岔为左开道岔，反之为右开道岔。单开道岔由转辙器、连接线及辙叉三部分所组成。直股基本轨曲股基本轨尖轨转辙部分连接部分辙叉护轮轨辙叉部分道岔的结构9---顶铁；10---轨撑；其中：1---基本轨；2---尖轨；3---跟部结构；4---辙前垫板；5--通长垫板6---辙后顺坡垫板；7---拉杆；8—连接杆；道岔转辙部位的零部件转辙机状态一：直股开通车轮沿直线方向运行状态二：曲股开通车轮沿曲线方向运行列车转线分析国家铁路的列车在折返时，通常是立即把机车从一个端部摘挂，运行到另一个端部连接，变换位置后再进行反向运行。城市轨道交通的列车两头都设有驾驶室，通常在折返作业时，可以马上更换驾驶员；由另一段的驾驶员立即接替反方向的运行。机车牵引车辆进站机车车辆出站进站机车摘挂、调头、连接机车车辆出站进站机车牵引车辆出站机车车辆出站进站
