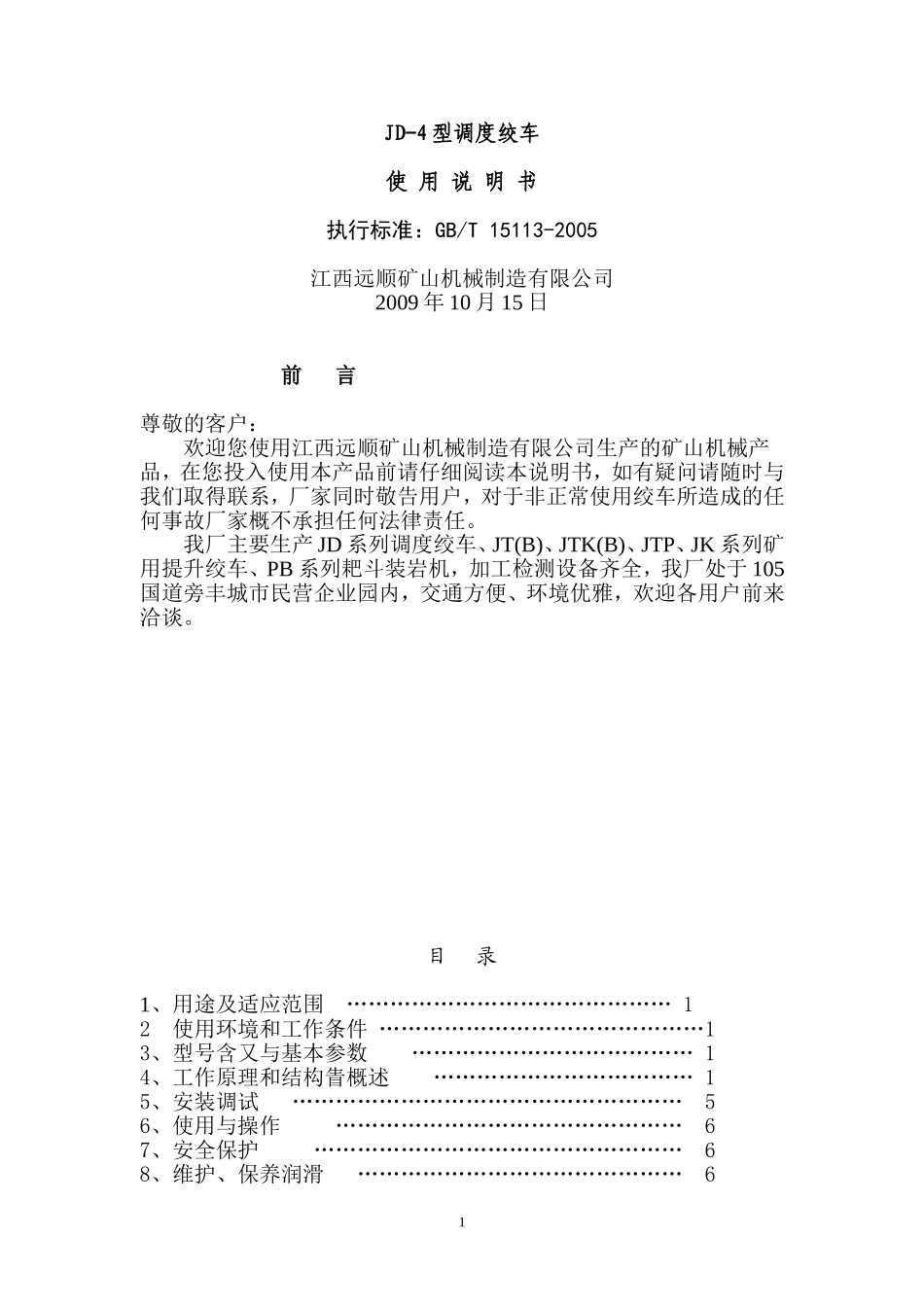

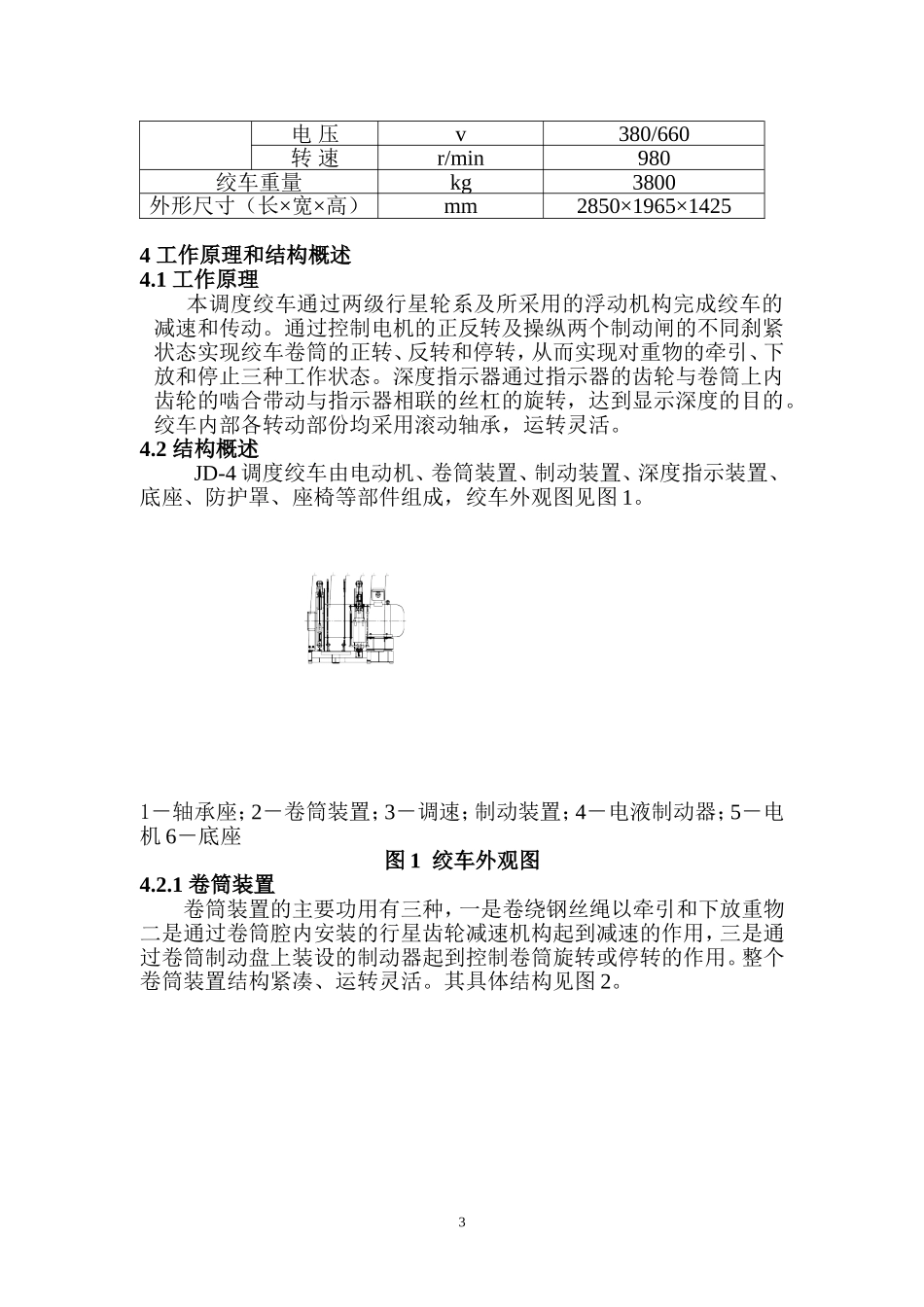

JD-4型调度绞车使用说明书执行标准：GB/T15113-2005江西远顺矿山机械制造有限公司2009年10月15日前言尊敬的客户：欢迎您使用江西远顺矿山机械制造有限公司生产的矿山机械产品，在您投入使用本产品前请仔细阅读本说明书，如有疑问请随时与我们取得联系，厂家同时敬告用户，对于非正常使用绞车所造成的任何事故厂家概不承担任何法律责任。我厂主要生产JD系列调度绞车、JT(B)、JTK(B)、JTP、JK系列矿用提升绞车、PB系列耙斗装岩机，加工检测设备齐全，我厂处于105国道旁丰城市民营企业园内，交通方便、环境优雅，欢迎各用户前来洽谈。目录1、用途及适应范围………………………………………12使用环境和工作条件………………………………………13、型号含又与基本参数…………………………………14、工作原理和结构眚概述………………………………15、安装调试………………………………………………56、使用与操作…………………………………………67、安全保护……………………………………………68、维护、保养润滑………………………………………619、产品运输与贮存………………………………………710、质量保证与售后服务…………………………………711、可能发生的故障及消除方法…………………………812、附表……………………………………………………81用途及适用范围本绞车主要用于煤矿井下或其它倾斜角度小于30°的巷道中拖运及其它辅助搬运工作，也可用在回采工作面或掘进工作面装载站上高度编组矿车。本绞车严禁用于提升和载人。绞车的电机具有防爆性能，其他配套电器设备由用户自备，但必须选用具有在有效期内的《矿用产品安全标志证书》的产品，以适用在有瓦斯（甲烷）及煤尘爆炸危险的矿井中使用。2使用环境和工作条件2.1环境温度为-10℃~+40℃；环境相对湿度不超过95%（+25℃）；海拔高度2000米以下。2.2周围空气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。执行标准：GB/T15113-2005调度绞车警告：本绞车严禁用于提升，严禁用于载人。本绞车严禁同时刹车。本绞车所配电器产品必须要有在有效期内的安标证。3型号含义与基本参数3.1型号含义JD—调度绞车外层钢丝绳最大静张力。10kN调度绞车卷扬机类标记示例：外层钢丝绳最大静张力为20kN的调度绞车标记为：3.2基本参数项目单位JD-4卷筒尺寸（直径×宽度）mmφ580×600容绳量m≥650m钢丝绳直径mm22外层钢丝绳最大静张力kN40外层钢丝绳绳速m/s≥1.50传动比i26.66电动机型号YBK2－280M－6功率kw552电压v380/660转速r/min980绞车重量kg3800外形尺寸（长×宽×高）mm2850×1965×14254工作原理和结构概述4.1工作原理本调度绞车通过两级行星轮系及所采用的浮动机构完成绞车的减速和传动。通过控制电机的正反转及操纵两个制动闸的不同刹紧状态实现绞车卷筒的正转、反转和停转，从而实现对重物的牵引、下放和停止三种工作状态。深度指示器通过指示器的齿轮与卷筒上内齿轮的啮合带动与指示器相联的丝杠的旋转，达到显示深度的目的。绞车内部各转动部份均采用滚动轴承，运转灵活。4.2结构概述JD-4调度绞车由电动机、卷筒装置、制动装置、深度指示装置、底座、防护罩、座椅等部件组成，绞车外观图见图1。1－轴承座；2－卷筒装置；3－调速；制动装置；4－电液制动器；5－电机6－底座图1绞车外观图4.2.1卷筒装置卷筒装置的主要功用有三种，一是卷绕钢丝绳以牵引和下放重物二是通过卷筒腔内安装的行星齿轮减速机构起到减速的作用，三是通过卷筒制动盘上装设的制动器起到控制卷筒旋转或停转的作用。整个卷筒装置结构紧凑、运转灵活。其具体结构见图2。31－连接盘；2－卷筒；3－压盖；4－支撑套；5－轴齿轮；6－小内齿轮；7－小内齿架；8－大内齿轮；9.－双联齿轮；10－大齿轮架11－端盖；12－制动轮；13－滑圈；14－轴承座图2卷筒装置卷筒的一端通过左压盖、42234轴承和连接盘支承在电机端盖上，并用8件M18X70的螺栓把连接盘和电机端盖连在一起，用6件M16×35的螺栓把左压盖和卷筒固定在一起。另一端通过端盖、232轴承、大行星轮架及两只228轴承支承在支架上。卷筒装置内运动的传递过程及结构情况...
