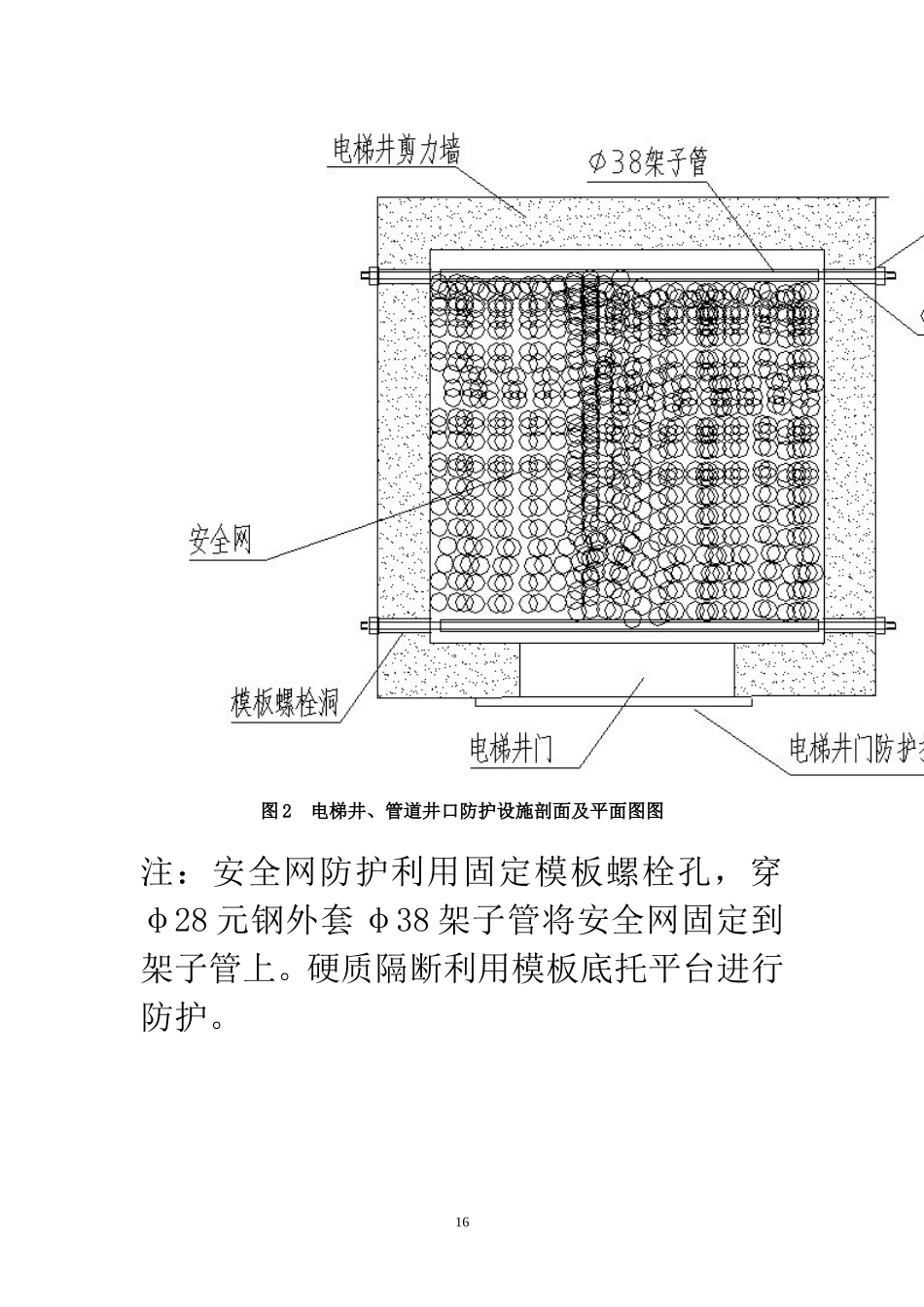

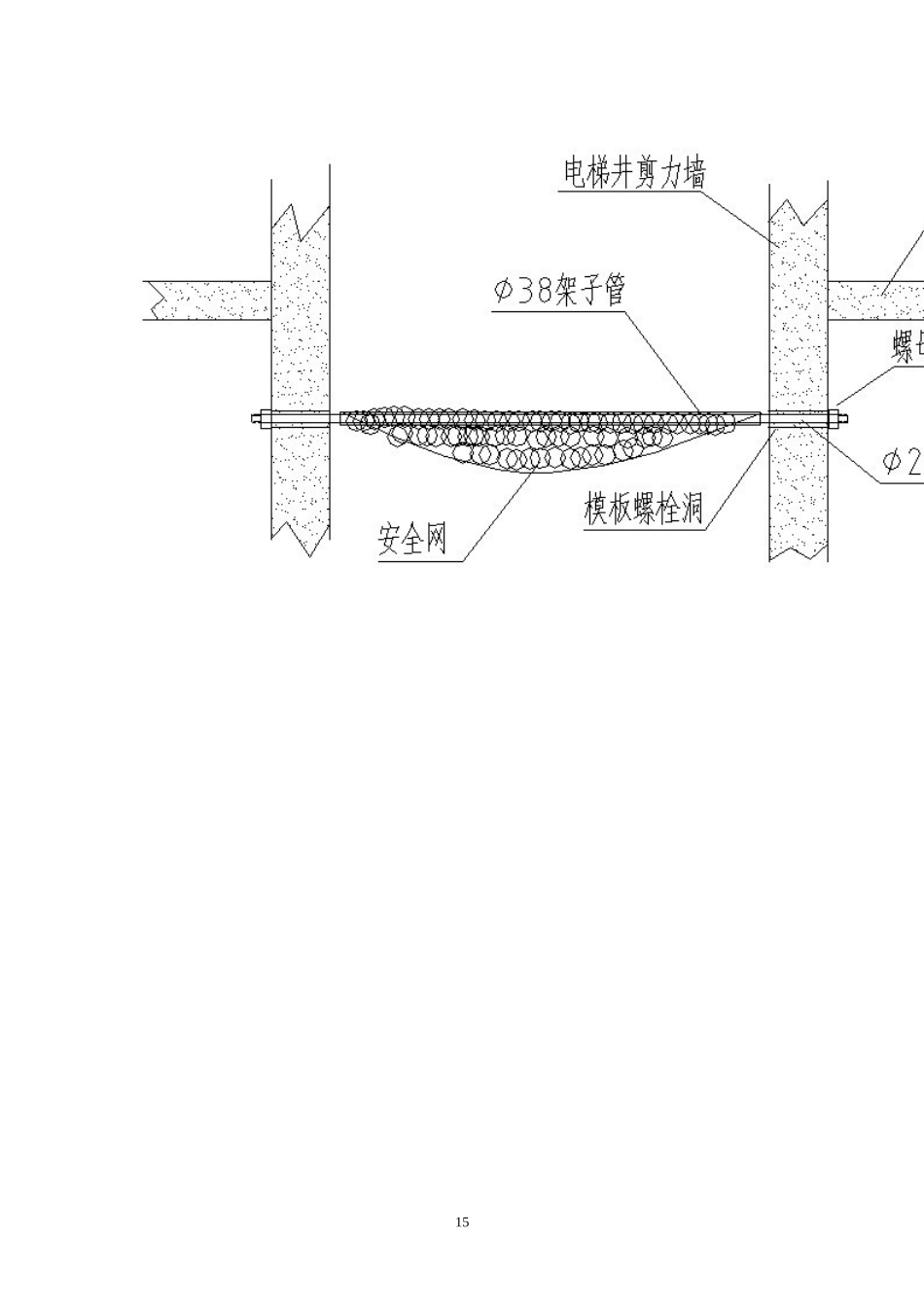

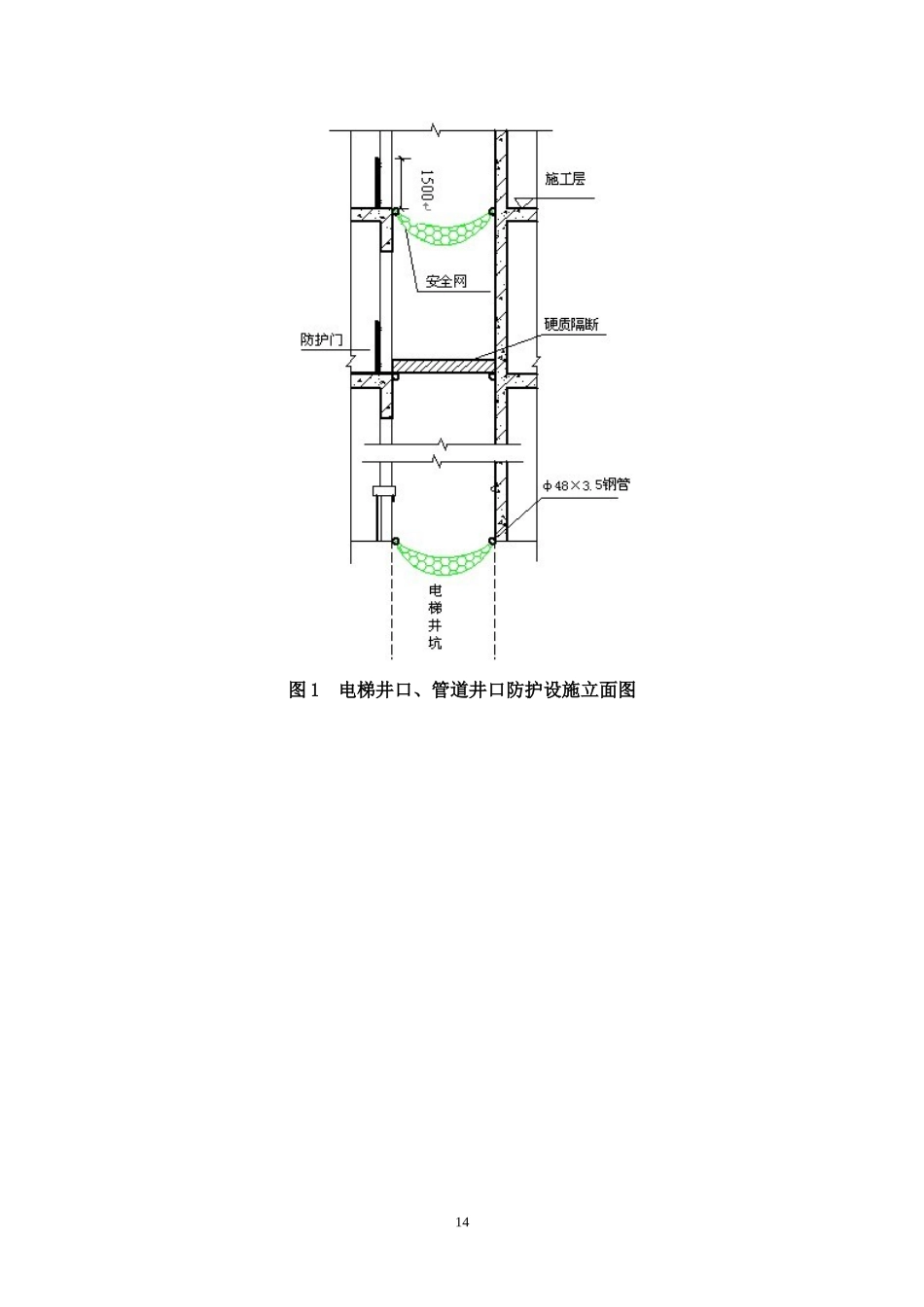

14图1电梯井口、管道井口防护设施立面图1516图2电梯井、管道井口防护设施剖面及平面图图注：安全网防护利用固定模板螺栓孔，穿φ28元钢外套φ38架子管将安全网固定到架子管上。硬质隔断利用模板底托平台进行防护。17硬质隔断设置大样图18水平安全网设置大样图图3电梯井口、管道井口水平防护示意图2.基本规定2.1.因工程本身存在或因工序需要而产生的洞口，使人与物有坠落危险而危及人身安全的洞口，必须设置有效防护设施。2.1.1楼板与墙洞口，未填土的坑槽，以及天窗、地板门等处，必须按洞口防护要求设置稳固的盖板或防护栏杆或安全网或其它防止人员和物体坠落的防护设施。2.1.2施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外夜间应设红灯警示。2.2防护方式2.2.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，应使19用坚实的木盖板盖严，并牢固固定。2.2.2楼板面等处边长250～500mm的洞口、安装预制构件时的洞口以及其它各类洞口，应使用木材料作盖板，均衡搁置盖住洞口并牢固固定。如图4所示。1-1图4250～500mm的洞口盖板防护平面图2.2.3边长在500～1500mm的洞口，应设置以扣件扣接钢管而成的400×400mm的网格，并在其上满铺脚手板。如图5所示。201-1图5500～1500mm的洞口防护2.2.4边长在1500mm-4000mm的洞口，四周设防护栏杆，洞口下张设安全平网如图6所示。图6边长1500-4000mm的洞口防护2.2.5墙面竖向落地洞口，应加装防护门栅，门栅网格间距不应大于150mm，按照管道井口防护要求进行设置。2.2.6下边沿至楼板或底面低于0.8m的窗台等竖向洞口，如侧边落差大于2m，应加设1.2m高临时护栏。2.2.7洞口处防护栏杆的用材、连接、固定与临边防护栏杆相同。2.2.8防护栏杆整体构造应使防护栏杆任何处，能经受任何方向的1kN的外力而不发生明显变形或断裂。当栏杆所处位置有发生人群拥挤、车辆冲击21或物体撞击等可能时，应加大横杆截面，加密柱距。
