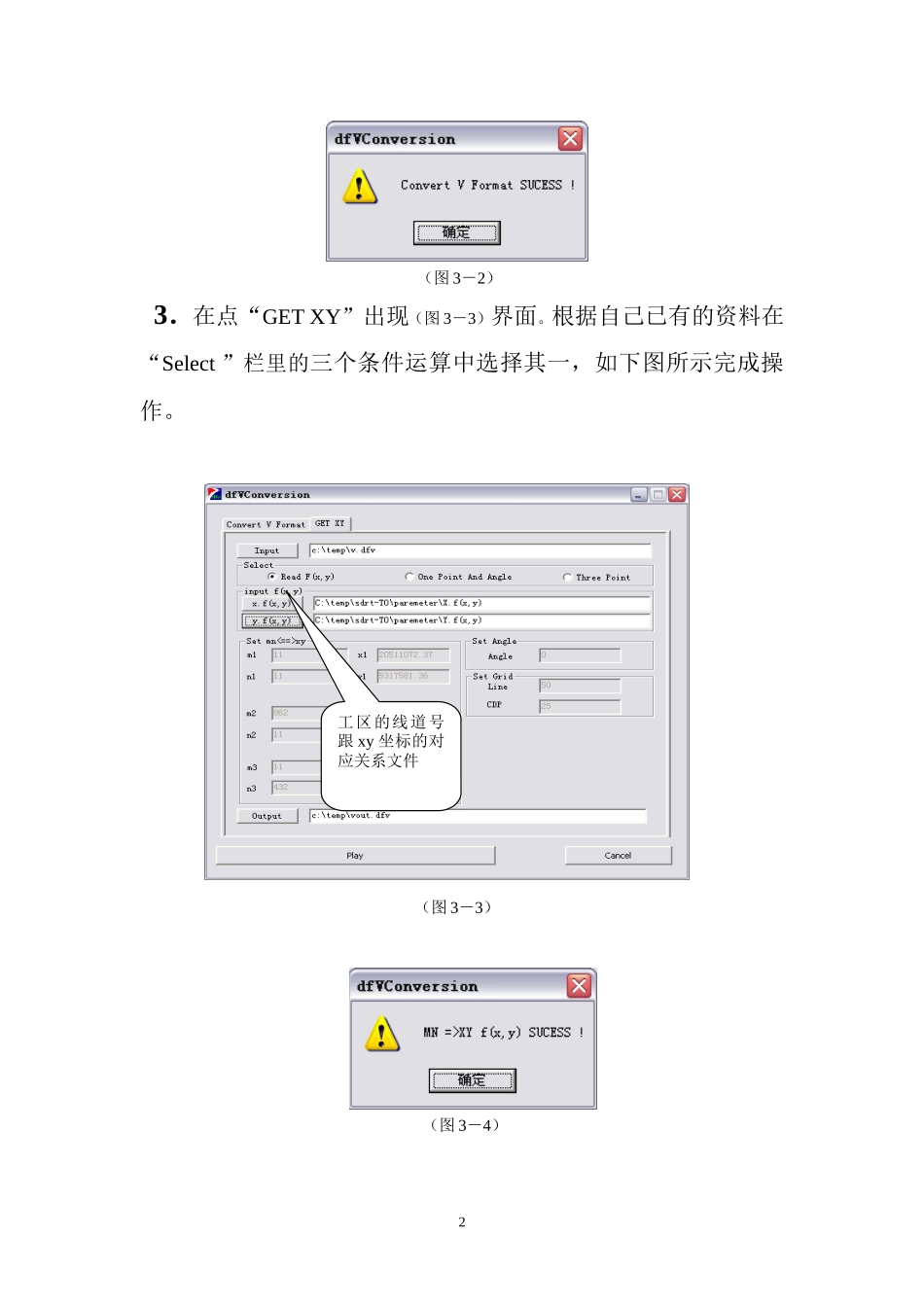

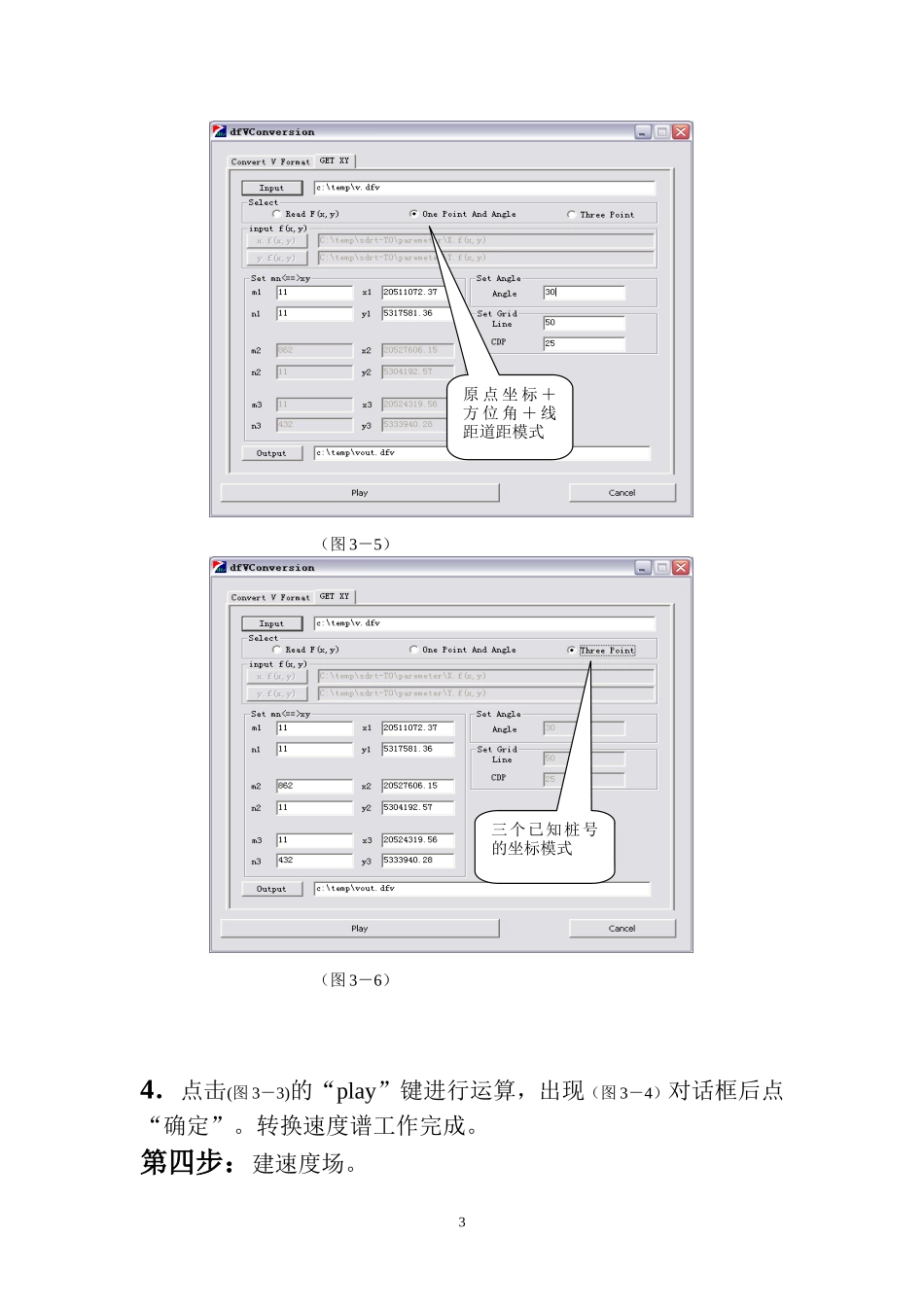

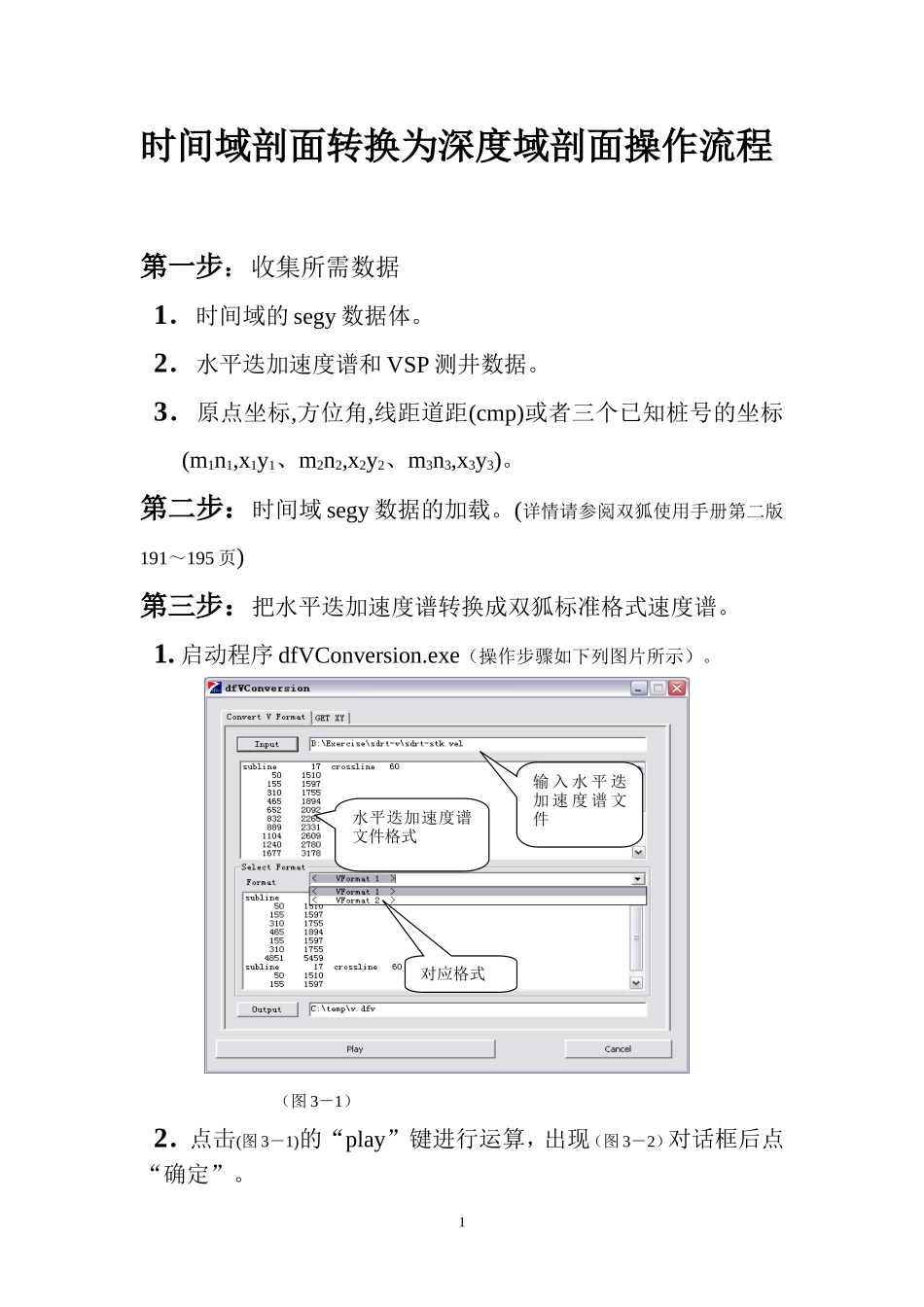

时间域剖面转换为深度域剖面操作流程第一步：收集所需数据1．时间域的segy数据体。2．水平迭加速度谱和VSP测井数据。3．原点坐标,方位角,线距道距(cmp)或者三个已知桩号的坐标(m1n1,x1y1、m2n2,x2y2、m3n3,x3y3)。第二步：时间域segy数据的加载。(详情请参阅双狐使用手册第二版191～195页)第三步：把水平迭加速度谱转换成双狐标准格式速度谱。1.启动程序dfVConversion.exe（操作步骤如下列图片所示）。（图3－1）2．点击(图3－1)的“play”键进行运算，出现（图3－2）对话框后点“确定”。1输入水平迭加速度谱文件水平迭加速度谱文件格式对应格式（图3－2）3．在点“GETXY”出现（图3－3）界面。根据自己已有的资料在“Select”栏里的三个条件运算中选择其一，如下图所示完成操作。（图3－3）（图3－4）2工区的线道号跟xy坐标的对应关系文件（图3－5）（图3－6）4．点击(图3－3)的“play”键进行运算，出现（图3－4）对话框后点“确定”。转换速度谱工作完成。第四步：建速度场。3原点坐标＋方位角＋线距道距模式三个已知桩号的坐标模式1.启动程序dfVr.exe对双狐标准格式的速度谱进行数据转换。把速度谱转换成速度场散点（具体操作如图（图4－1）所示）（图4－1）点击“确定”进行数据运算，出现速度散点的文本文件（图4－2）其四列数据从左到由排分别为道号n、线号m、时间t、平均速度va。速度场散点的转换完成。（图4－2）2．启动程序dfDimension.exe对速度场散点进行网格化。（具体操作如下列图片所示）4转深度域剖面一般选m,n,t,va（图4－3）（图4－5）其中注意终止时间不得低于10000，网格间距台式机一般是100，笔记本电脑一般为200。“可信度”的设置，如（图4－6）所示。5输入速度场散点文件选择三维网格化计算最后点击“运算”网格数目一般不超过10加密次数一般给4次工区的起始线道号和起始时间工区的终止线道号和时间网格间距（图4－6）（图4－7）6可信度一般给30最后点击“确定”点击“观看结果”（图4－8）（图4－9）速度场的建立完成。7点击第五步：启动程序dfpointcurve.exe内插出一条VSP曲线与原始的VSP做对比。（具体操作步骤如以下图片所示）（图5－1）（图5－2）如果两条曲线差异大，就要找出原因，然后重建速度场，如果两条曲线差异不大，就说明所建速度场是准确的，继续往下操作。第六步：启动程序dfSegyDivide.exe转成深度域segy。（操作步骤如下列图片所示）8一般输入井位坐标文件速度场曲面文件最后点击“OK”（图6－1）（图6－2）深度域segy转换完成。第七步：深度域segy数据的加载。(详情请参阅双狐使用手册第二版191～195页)第八步：调出深度域剖面。（具体操作步骤如下列图片）9输入为T0segy批处理文件选择“深度”方式最后点击“确定”输入网格化好的速度场文件深度＝速度场极大时间×num/1000最后点击“OK”（图8－1）（图8－2）深度域剖面生成，解释工作开始。10
