全绝缘浇注母线产品简介2013-4-10VIP免费

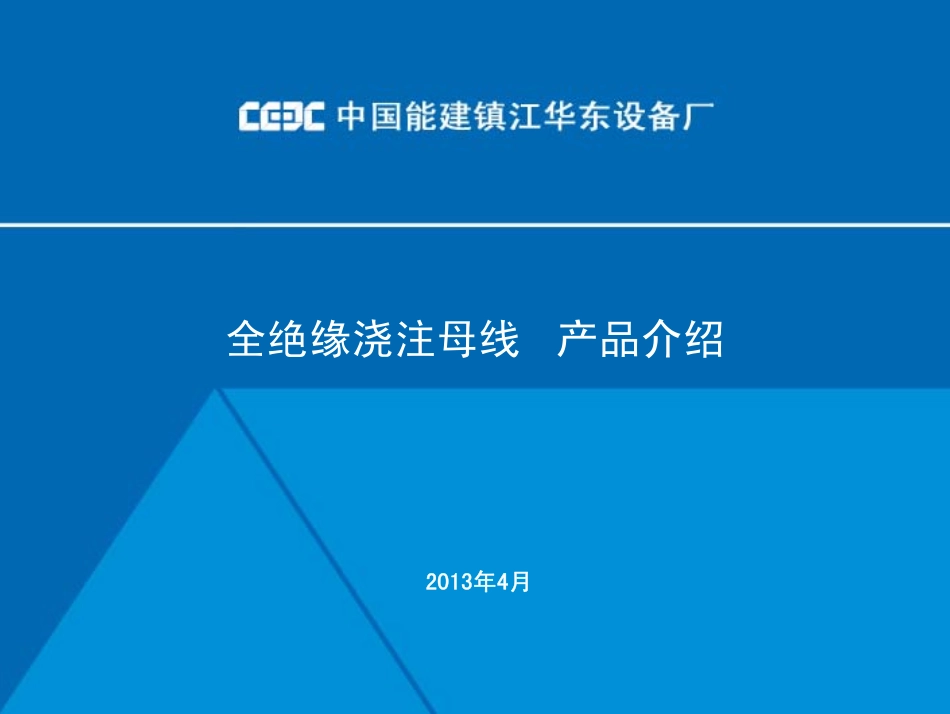

全绝缘浇注母线产品简介2013-4-10_第1页
1/31

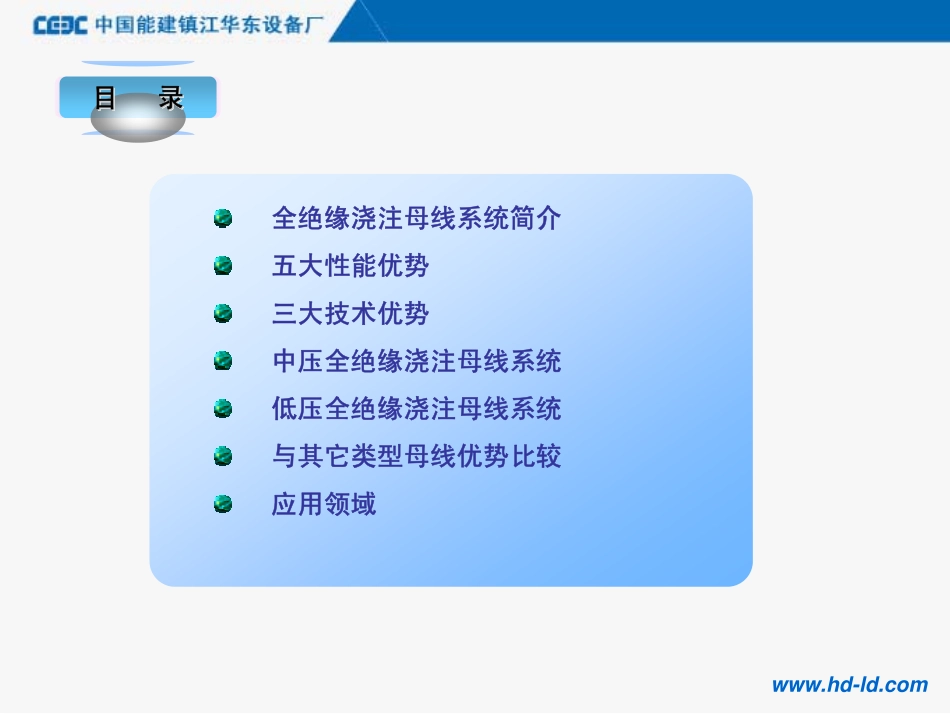

全绝缘浇注母线产品简介2013-4-10_第2页
2/31

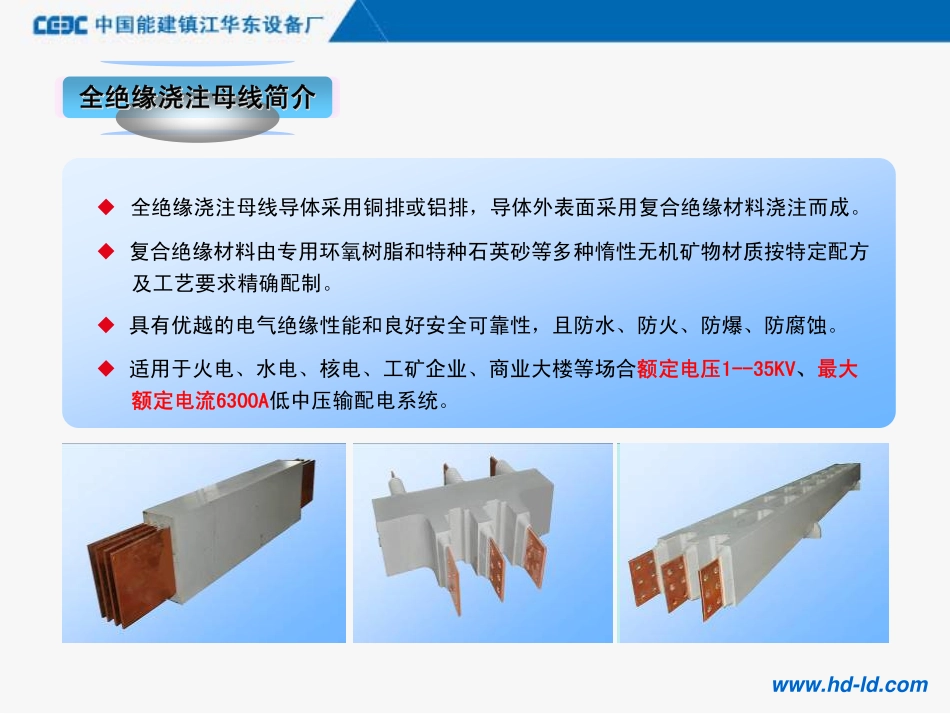

全绝缘浇注母线产品简介2013-4-10_第3页
3/31
www.hd-ld.com全绝缘浇注母线产品介绍2013年4月www.hd-ld.com目录目目录录全绝缘浇注母线系统简介五大性能优势三大技术优势中压全绝缘浇注母线系统低压全绝缘浇注母线系统与其它类型母线优势比较应用领域www.hd-ld.com◆全绝缘浇注母线导体采用铜排或铝排,导体外表面采用复合绝缘材料浇注而成。◆复合绝缘材料由专用环氧树脂和特种石英砂等多种惰性无机矿物材质按特定配方及工艺要求精确配制。◆具有优越的电气绝缘性能和良好安全可靠性,且防水、防火、防爆、防腐蚀。◆适用于火电、水电、核电、工矿企业、商业大楼等场合额定电压1--35KV、最大额定电流6300A低中压输配电系统。全绝缘浇注母线简介全绝缘浇注母线简介全绝缘浇注母线简介www.hd-ld.com卓越的“四防”性能小体积布置方便50年免维护高机械强度耐老化防开裂五大性能优势五大性能优势五大性能优势www.hd-ld.com防腐五大性能优势五大性能优势五大性能优势防火防水防爆卓越的“四防”性能www.hd-ld.com复合绝缘材料不易燃烧且具有自熄性、低烟无毒、满足750℃3小时燃烧试验。可应用于消防安全高要求场合。五大性能优势五大性能优势五大性能优势卓越的“四防”性能—防火www.hd-ld.com母线导体采用复合绝缘材料整体浇注,段间连接采用现场浇注,母线安装完毕后,系统防护等级可达IP68。特别适用:户外高潮湿、电缆沟等恶劣环境。卓越的“四防”性能—防水五大性能优势五大性能优势五大性能优势www.hd-ld.com环氧树脂整体浇注后的母线具有较高的密封性能,隔绝带电部件接触到可燃性气体。特别适用:含可燃性气体和粉尘的各种场合,例如煤矿,石油化工等行业。卓越的“四防”性能—防爆五大性能优势五大性能优势五大性能优势www.hd-ld.com耐受酸碱类物质或油脂、液体的腐蚀性佳、抗霉菌,可在高污染、高腐蚀环境下长期安全运行。适用场合:化工厂、沿海地区,有盐雾腐蚀的场合等。卓越的“四防”性能—防腐五大性能优势五大性能优势五大性能优势www.hd-ld.com母线结构紧凑,其体积不到传统空气绝缘型母线的20%,现场布置方便,另母线出厂前已按布置要求制作相应直线段、转弯段、T接段及盘头等,现场安装方便。产品一经运行可50年免维护。小体积布置方便50年免维护五大性能优势五大性能优势五大性能优势www.hd-ld.com固化后的复合绝缘材料具有机械强度高、耐磨、耐冲击,产品防撞等级高达IK10。独特的复合绝缘材料配方设计,确保绝缘材料热膨胀系数与导体一致,有效防止绝缘体开裂。复合绝缘材料耐老化,可满足50年以上安全运行。五大性能优势五大性能优势五大性能优势高机械强度耐老化、防开裂www.hd-ld.com◆环氧树脂种类繁多,可根据不同使用性能需求及工艺性能要求,设计出有针对性的配置及工艺方案。◆不同的配方的环氧树脂固化原理不尽相同,相关浇注体性能差异较大,同时浇注工艺条件对浇注体的结构和性能影响较大。◆本产品技术及工艺在欧洲应用技术的基础上不断完善而成。全浇注母线复合绝缘材料最佳材料配方及浇注工艺是核心关键技术三大技术优势三大技术优势三大技术优势独特配方www.hd-ld.com三大技术优势三大技术优势三大技术优势先进工艺www.hd-ld.com采用德国进口先进设备,连续精确计量供料、均匀混合真空脱气,浇注工艺流程精确可靠。三大技术优势三大技术优势三大技术优势一流设备www.hd-ld.com适用于额定电压3.15KV~35KV、额定电流630~6300A交流高防护要求(防护等级IP68)系统。1.变压器2.与变压器连接3.盘头4.直线段5.母线支撑6.段间连接结构7.水平转弯段8.垂直转弯段9.防火穿墙10.母线吊装11.与开关柜连接12.开关柜中压全绝缘浇注母线系统中压全绝缘浇注母线系统中压全绝缘浇注母线系统系统描述www.hd-ld.com中压全绝缘浇注母线系统中压全绝缘浇注母线系统中压全绝缘浇注母线系统A型B型主要结构型式www.hd-ld.com中压全绝缘浇注母线系统中压全绝缘浇注母线系统中压全绝缘浇注母线系统产品型号www.hd-ld.com导体材质铝排额定电流(A)630~20002150~28003000~3850额定电压(KV)6.3-12导体最高温升(K)505050结构型式A型A型B型母线截面尺寸(宽Lx高Hmm)355x160355x210355x260L1(mm)455455455H1(mm)24029034...
