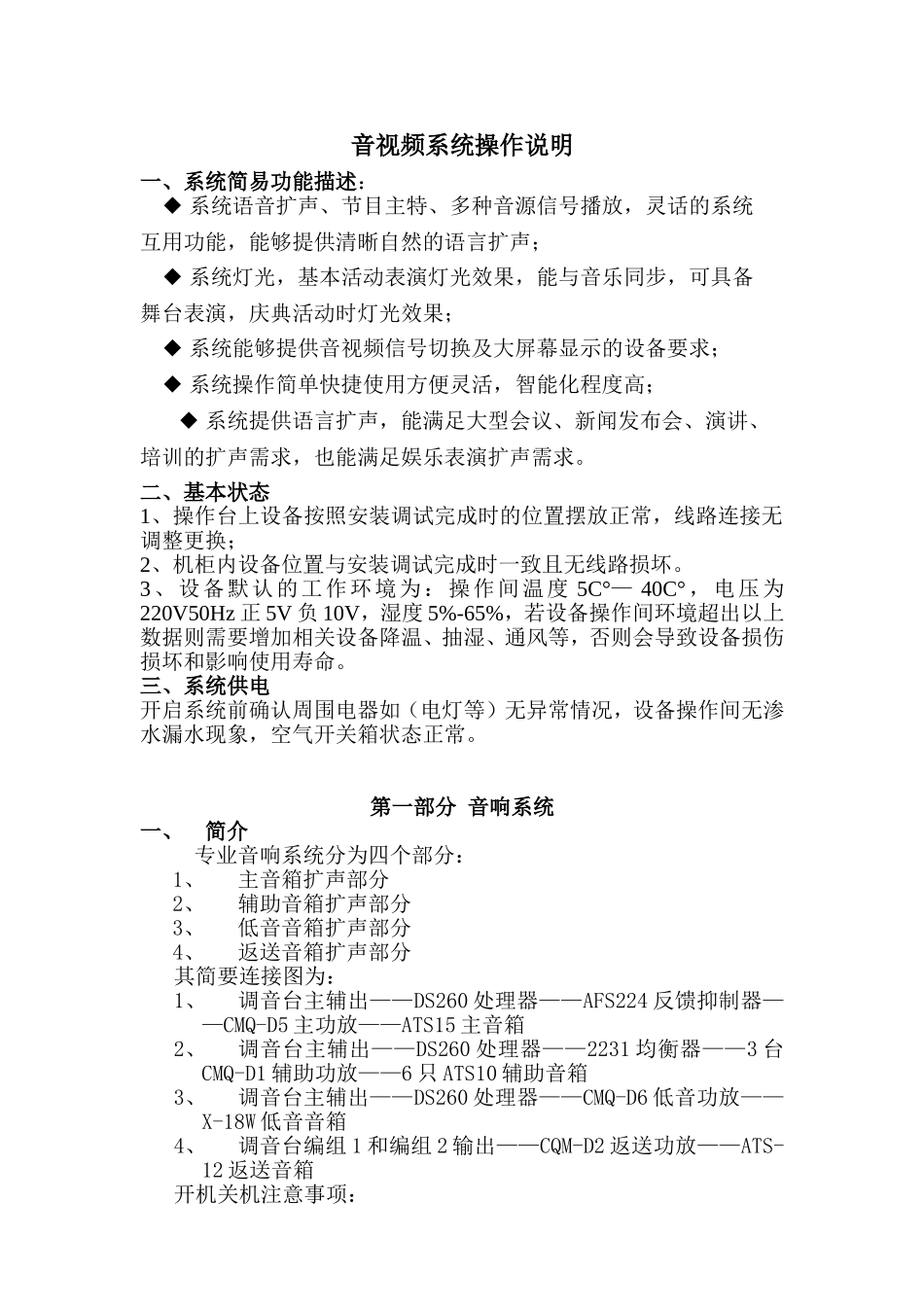

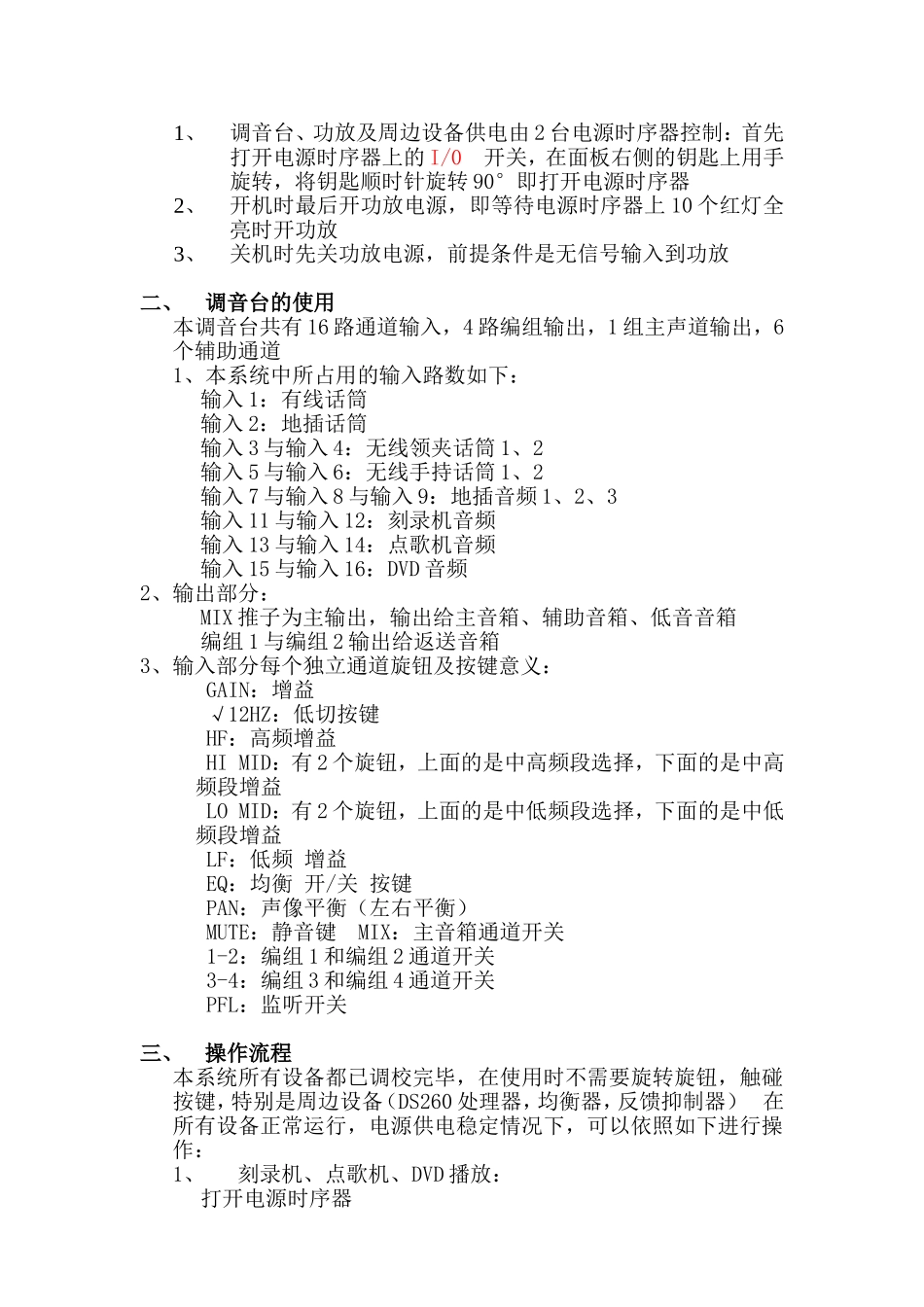

音视频系统操作说明一、系统简易功能描述：◆系统语音扩声、节目主特、多种音源信号播放，灵话的系统互用功能，能够提供清晰自然的语言扩声；◆系统灯光，基本活动表演灯光效果，能与音乐同步，可具备舞台表演，庆典活动时灯光效果；◆系统能够提供音视频信号切换及大屏幕显示的设备要求；◆系统操作简单快捷使用方便灵活，智能化程度高；◆系统提供语言扩声，能满足大型会议、新闻发布会、演讲、培训的扩声需求，也能满足娱乐表演扩声需求。二、基本状态1、操作台上设备按照安装调试完成时的位置摆放正常，线路连接无调整更换；2、机柜内设备位置与安装调试完成时一致且无线路损坏。3、设备默认的工作环境为：操作间温度5C°—40C°，电压为220V50Hz正5V负10V，湿度5%-65%，若设备操作间环境超出以上数据则需要增加相关设备降温、抽湿、通风等，否则会导致设备损伤损坏和影响使用寿命。三、系统供电开启系统前确认周围电器如（电灯等）无异常情况，设备操作间无渗水漏水现象，空气开关箱状态正常。第一部分音响系统一、简介专业音响系统分为四个部分：1、主音箱扩声部分2、辅助音箱扩声部分3、低音音箱扩声部分4、返送音箱扩声部分其简要连接图为：1、调音台主辅出——DS260处理器——AFS224反馈抑制器——CMQ-D5主功放——ATS15主音箱2、调音台主辅出——DS260处理器——2231均衡器——3台CMQ-D1辅助功放——6只ATS10辅助音箱3、调音台主辅出——DS260处理器——CMQ-D6低音功放——X-18W低音音箱4、调音台编组1和编组2输出——CQM-D2返送功放——ATS-12返送音箱开机关机注意事项：1、调音台、功放及周边设备供电由2台电源时序器控制：首先打开电源时序器上的I/0开关，在面板右侧的钥匙上用手旋转，将钥匙顺时针旋转90°即打开电源时序器2、开机时最后开功放电源，即等待电源时序器上10个红灯全亮时开功放3、关机时先关功放电源，前提条件是无信号输入到功放二、调音台的使用本调音台共有16路通道输入，4路编组输出，1组主声道输出，6个辅助通道1、本系统中所占用的输入路数如下：输入1：有线话筒输入2：地插话筒输入3与输入4：无线领夹话筒1、2输入5与输入6：无线手持话筒1、2输入7与输入8与输入9：地插音频1、2、3输入11与输入12：刻录机音频输入13与输入14：点歌机音频输入15与输入16：DVD音频2、输出部分：MIX推子为主输出，输出给主音箱、辅助音箱、低音音箱编组1与编组2输出给返送音箱3、输入部分每个独立通道旋钮及按键意义：GAIN：增益√12HZ：低切按键HF：高频增益HIMID：有2个旋钮，上面的是中高频段选择，下面的是中高频段增益LOMID：有2个旋钮，上面的是中低频段选择，下面的是中低频段增益LF：低频增益EQ：均衡开/关按键PAN：声像平衡（左右平衡）MUTE：静音键MIX：主音箱通道开关1-2：编组1和编组2通道开关3-4：编组3和编组4通道开关PFL：监听开关三、操作流程本系统所有设备都已调校完毕，在使用时不需要旋转旋钮，触碰按键，特别是周边设备（DS260处理器，均衡器，反馈抑制器）在所有设备正常运行，电源供电稳定情况下，可以依照如下进行操作：1、刻录机、点歌机、DVD播放：打开电源时序器打开功放打开DVD机，放入碟片把MIX推至OdB，G1G2推至OdB，不需返送扩声时可关闭G1G2把相应的输入推子推至-20dB与-30dB之间确定各路输入推子推起前按下MIXG1-G22、无线话筒扩声打开电源时序器打开功放打开无线话筒电源确定输入1与2路的MIXG1-G2，输出的MIXG1-G2都为0dB将输入3、4与5、6路的推子推至-20dB与-15dB之间3、会议话筒扩声只需将输入2路的推子推至-20dB与-15dB之间，其他步骤与无线话筒扩声同理4、地插音频扩声将MIXG1-G2推至OdB将7、8、9路输入的MIXG1-G2按下将7、8、9路输入的推子推至-30dB与-15dB之间，可视现场情况适当调节第二部分视频系统一、系统组成本会议由三台投影幕、三台投影机组成二、操作流程用投影幕遥控器分别放下三个投影幕用投影机吊架遥控器放下两侧投影机中间投影机摆放到位用投影机遥控分别开启三台投影机如播放电脑信号，将电脑视频、音频输出给相应的地面插座，声音大小通过调音台上的地插音频输入来调节，视频输出通过VGA矩阵选择。第三部分...
