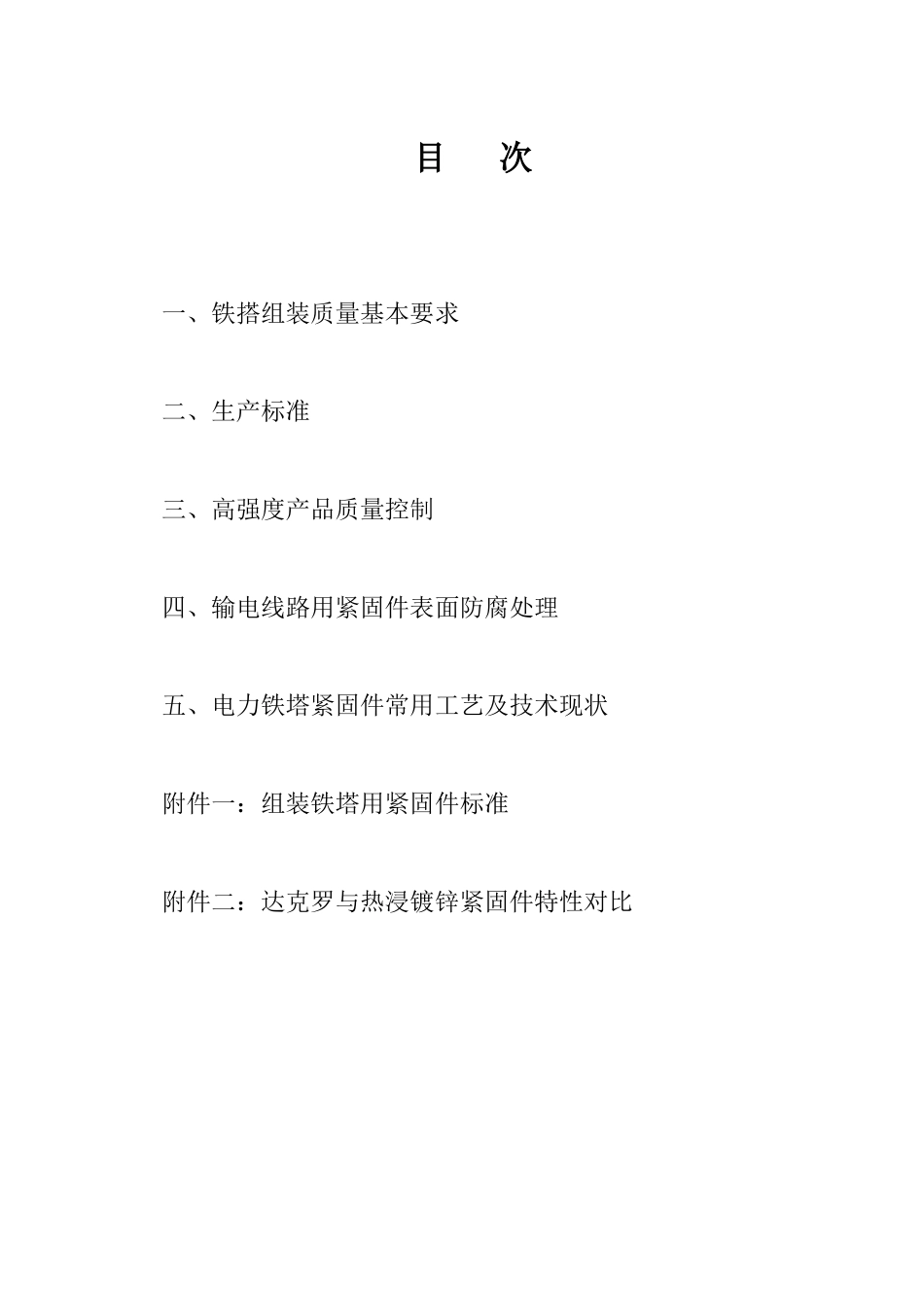

输电线路用紧固件技术要求二○一○年十一月2目次一、铁搭组装质量基本要求二、生产标准三、高强度产品质量控制四、输电线路用紧固件表面防腐处理五、电力铁塔紧固件常用工艺及技术现状附件一：组装铁塔用紧固件标准附件二：达克罗与热浸镀锌紧固件特性对比一、铁搭组装质量基本要求1、脚钉安装位置、螺栓的使用规格及穿入方向，垫圈的加垫位置及数量应符合设计图纸及验收规范的规定。2、塔材的连接应牢固。交叉处有空隙者，应装设相应厚度的垫圈或垫板；装设的垫板应符合设计图纸规定；装设的垫圈应采用标准垫圈并经热镀锌。3、防卸、防松螺栓的安装位置应符合设计要求。若无要求时，应在图纸会审时提出并给予确定。4、螺栓的级别应在螺栓头上明确标识，使用时，其级别应符合设计图纸规定，不同级别螺栓严禁混用。5、同直径不同长度螺杆的螺栓不应混用。6、螺杆应与构件平面垂直，螺栓头与构件的接触处不应有空隙。产生空隙的原因可能有：螺栓头加工不规则、残留锌渣、塔材表面不平整、对孔不准及螺栓未拧紧等，应注意查明原因并处理之。7、塔材组装有困难时应查明原因，严禁强行组装。构件组装困难可能原因有两个：一是塔材的孔间距离误差超标；二是安装塔材规格有误或是安装方向有误。只有查明原因，才能使构件顺利安装。18、个别螺孔需扩孔时，扩孔部分不应超过3mm；当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防腐处理。严禁用气割进行扩孔或烧孔。9、塔片组装后，应依据设计图纸进行核对和检查，发现问题要及时在地面进行处理，切忌留待高空作业处理。10、杆塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩不应小于下表的规定。4.8级以上的螺栓的扭矩标准值由设计规定，若设计无规定时，宜按4.8级螺栓的扭紧力矩执行。螺栓紧固扭矩标准螺栓规格扭矩标准值（N.m）M1240M1680M20100M2425011、螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。12、构件的连接螺栓，凡不影响后续作业者均应在地面紧固。13、杆塔构件地面组装后应对其质量作一次全面检查，其内容包括：1)构件是否齐全。缺少的构件是送料缺件还是加工构件尺寸错误应登记清楚。2)组装尺寸是否正确。23)组装后的构件是否有弯曲变形，空隙处是否已加垫圈或垫板。4)防锈层剥落处是否已补涂灰漆或喷锌。5)螺栓是否已紧固。二、生产标准（一）产品机械性能和选材标准1、螺栓类产品（1）GB/T3098.1-2000《紧固件机械性能螺栓、螺钉和螺柱》；（2）DL/T764.4《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》；（3）GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》。2、螺母类产品（1）GB/T3098.2-2000《紧固件机械性能螺母粗牙螺纹》；（2）DL/T764.4《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》；（3）GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》。(二）高强度紧固件选材31、8.8级螺栓（1）直径规格≤M27时，选用40Cr。（2）直径规格>M27时，选用42CrMo。2、10.9级螺栓（1）直径规格≤M27时，选用35Cr。（2）直径规格>M27时，选用42CrMo。（三）产品结构尺寸标准1、螺栓类产品（1）GB/T5780-2000《六角头螺栓C级》；（2）DL/T764.4《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》；（3）GB/T1228-2006《钢结构用高强度大六角头螺栓》。2、螺母类产品（1）GB/T41-2000《六角头螺栓C级》；（2）DL/T764.4《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》；（3）GB/T1229-2006《钢结构用大六角螺母》。（四）热浸镀锌螺纹精度公差标准1、GB/T22028-2008《热浸镀锌螺纹在内螺纹上容纳镀锌层》；2、GB/T5267.3-2008《紧固件热浸镀锌层》。4（五）紧固件热浸镀锌标准1、GB/T5267.3-2008《紧固件热浸镀锌层》；2、DL/T764.4《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》；3、GB/T13912-2000《金属覆盖层钢铁制件按热浸镀锌层要求及实验方法》；4、GB/T2694-2003《输电线路铁塔制造技术条件》。三、高强度产品质量控制紧固件是输电线路铁塔建造中使用最广泛的紧固连接用零件，随着电力行业的不断发展，输电线路中各种跨越铁塔、钢管铁塔等大型铁...
