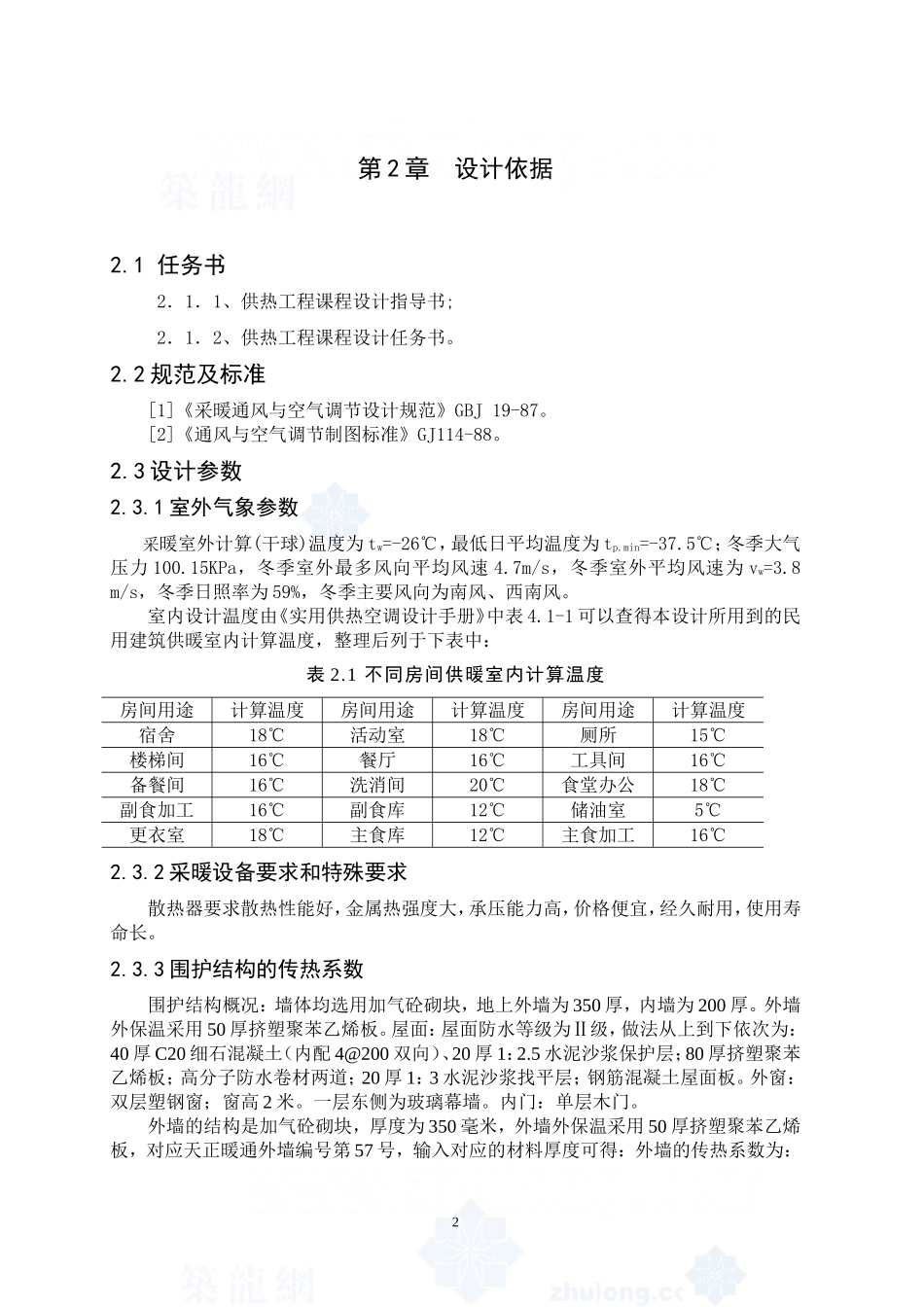

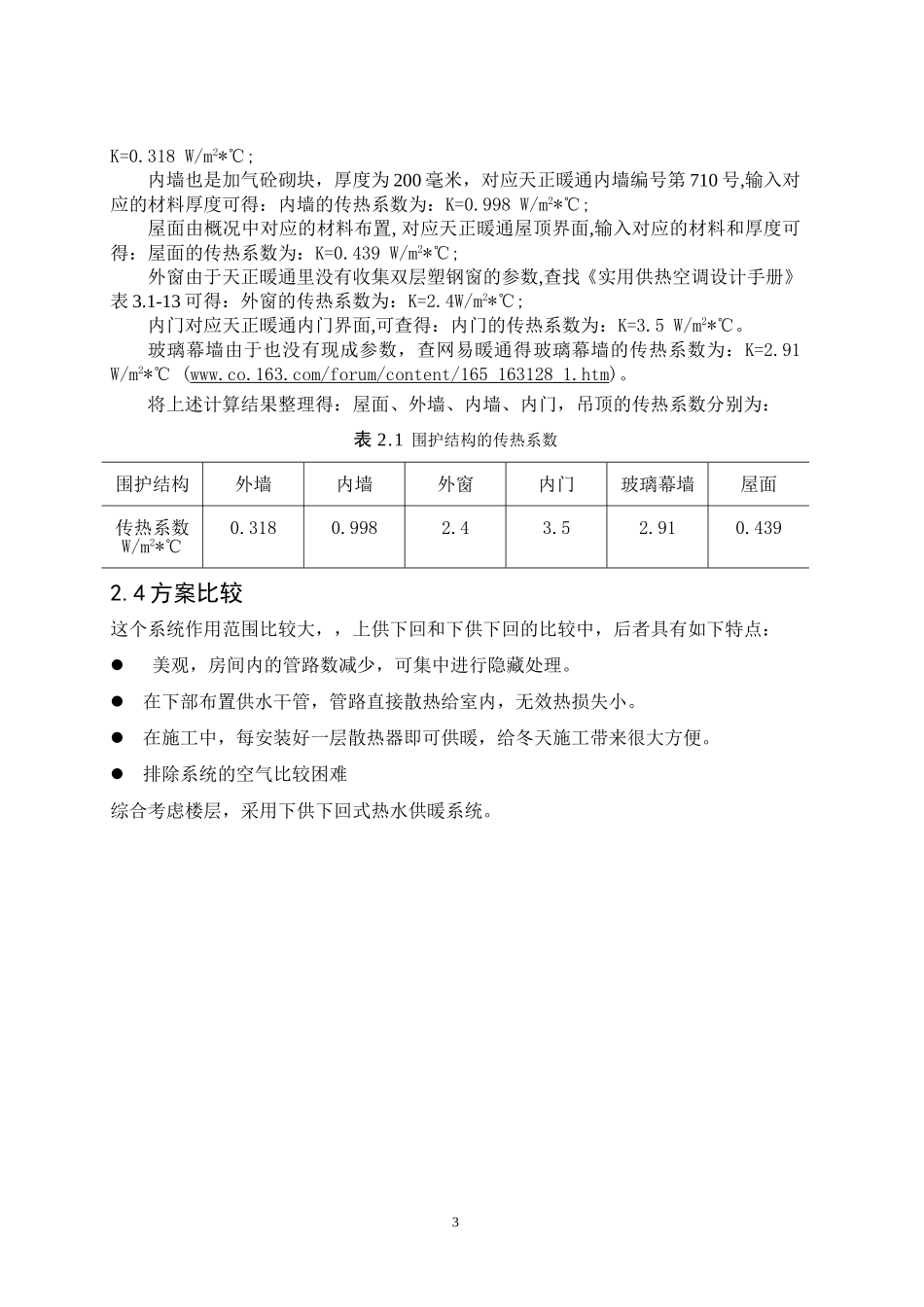

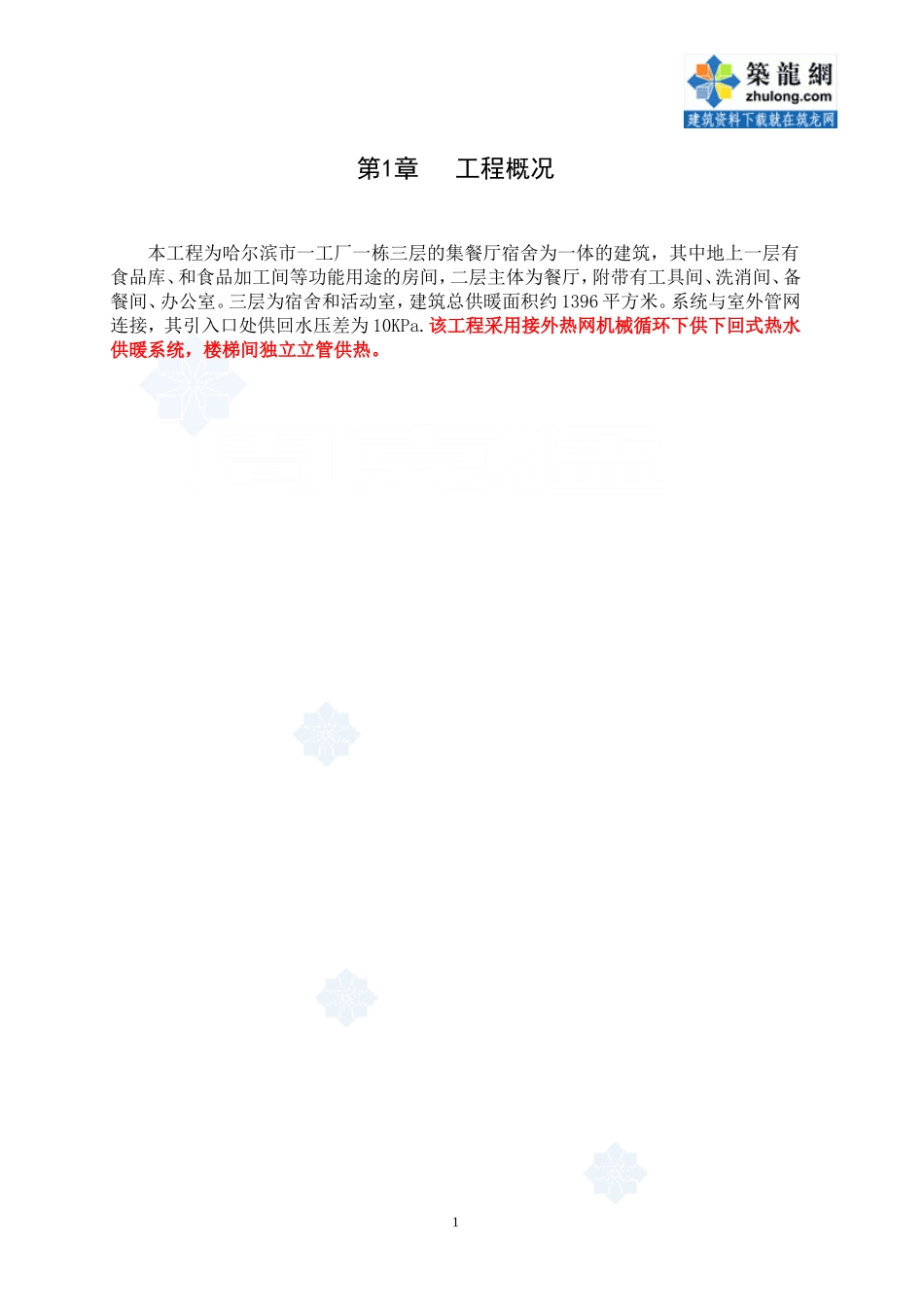

第1章工程概况本工程为哈尔滨市一工厂一栋三层的集餐厅宿舍为一体的建筑，其中地上一层有食品库、和食品加工间等功能用途的房间，二层主体为餐厅，附带有工具间、洗消间、备餐间、办公室。三层为宿舍和活动室，建筑总供暖面积约1396平方米。系统与室外管网连接，其引入口处供回水压差为10KPa.该工程采用接外热网机械循环下供下回式热水供暖系统，楼梯间独立立管供热。1第2章设计依据2.1任务书2．1．1、供热工程课程设计指导书;2．1．2、供热工程课程设计任务书。2.2规范及标准[1]《采暖通风与空气调节设计规范》GBJ19-87。[2]《通风与空气调节制图标准》GJ114-88。2.3设计参数2.3.1室外气象参数采暖室外计算(干球)温度为tw=-26℃，最低日平均温度为tp.min=-37.5℃；冬季大气压力100.15KPa，冬季室外最多风向平均风速4.7m/s，冬季室外平均风速为vw=3.8m/s，冬季日照率为59%，冬季主要风向为南风、西南风。室内设计温度由《实用供热空调设计手册》中表4.1-1可以查得本设计所用到的民用建筑供暖室内计算温度，整理后列于下表中：表2.1不同房间供暖室内计算温度房间用途计算温度房间用途计算温度房间用途计算温度宿舍18℃活动室18℃厕所15℃楼梯间16℃餐厅16℃工具间16℃备餐间16℃洗消间20℃食堂办公18℃副食加工16℃副食库12℃储油室5℃更衣室18℃主食库12℃主食加工16℃2.3.2采暖设备要求和特殊要求散热器要求散热性能好，金属热强度大，承压能力高，价格便宜，经久耐用，使用寿命长。2.3.3围护结构的传热系数围护结构概况：墙体均选用加气砼砌块，地上外墙为350厚，内墙为200厚。外墙外保温采用50厚挤塑聚苯乙烯板。屋面：屋面防水等级为Ⅱ级，做法从上到下依次为：40厚C20细石混凝土（内配4@200双向）、20厚1：2.5水泥沙浆保护层；80厚挤塑聚苯乙烯板；高分子防水卷材两道；20厚1：3水泥沙浆找平层；钢筋混凝土屋面板。外窗：双层塑钢窗；窗高2米。一层东侧为玻璃幕墙。内门：单层木门。外墙的结构是加气砼砌块，厚度为350毫米，外墙外保温采用50厚挤塑聚苯乙烯板，对应天正暖通外墙编号第57号，输入对应的材料厚度可得：外墙的传热系数为：2K=0.318W/m2*℃;内墙也是加气砼砌块，厚度为200毫米，对应天正暖通内墙编号第710号,输入对应的材料厚度可得：内墙的传热系数为：K=0.998W/m2*℃;屋面由概况中对应的材料布置,对应天正暖通屋顶界面,输入对应的材料和厚度可得：屋面的传热系数为：K=0.439W/m2*℃;外窗由于天正暖通里没有收集双层塑钢窗的参数,查找《实用供热空调设计手册》表3.1-13可得：外窗的传热系数为：K=2.4W/m2*℃;内门对应天正暖通内门界面,可查得：内门的传热系数为：K=3.5W/m2*℃。玻璃幕墙由于也没有现成参数，查网易暖通得玻璃幕墙的传热系数为：K=2.91W/m2*℃(www.co.163.com/forum/content/165_163128_1.htm)。将上述计算结果整理得：屋面、外墙、内墙、内门，吊顶的传热系数分别为：表2.1围护结构的传热系数围护结构外墙内墙外窗内门玻璃幕墙屋面传热系数W/m2*℃0.3180.9982.43.52.910.4392.4方案比较这个系统作用范围比较大，，上供下回和下供下回的比较中，后者具有如下特点：美观，房间内的管路数减少，可集中进行隐藏处理。在下部布置供水干管，管路直接散热给室内，无效热损失小。在施工中，每安装好一层散热器即可供暖，给冬天施工带来很大方便。排除系统的空气比较困难综合考虑楼层，采用下供下回式热水供暖系统。3第3章供暖热负荷计算对于本居民楼的热负荷计算只考虑围护结构传热的耗热量和冷风渗透引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。3.1房间围护结构传热耗热量计算围护结构稳定传热时，基本耗热量可按下式计算[1]：（3.1）式中K—围护结构的传热系数（W/㎡·0C）；F—围护结构的面积（㎡）；tn—冬季室内计算温度（0C）；—供暖室外计算温度（0C）；α—围护结构的温差修正系数。详见《实用供热空调设计手册》表3.1.4。冷风渗透耗热量按下式计算[1]：(3.2)式中Q2——冷风渗透耗热量（W）；V——经门、窗隙入室内的总空气量，m3/h；ρw——供暖室外计算温度下的空气密度，kg/m3；Cp——冷空气的定压比热，...
