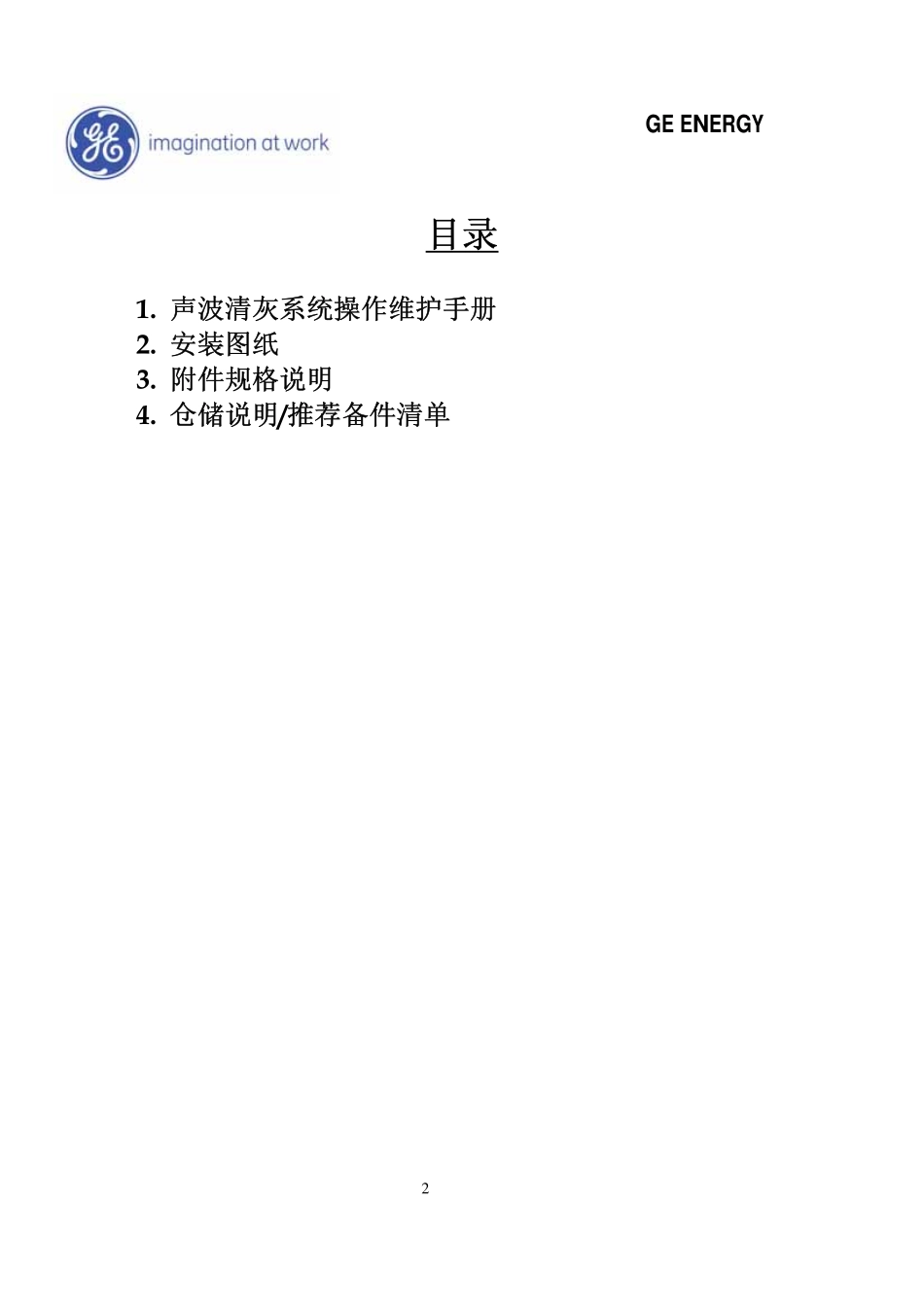

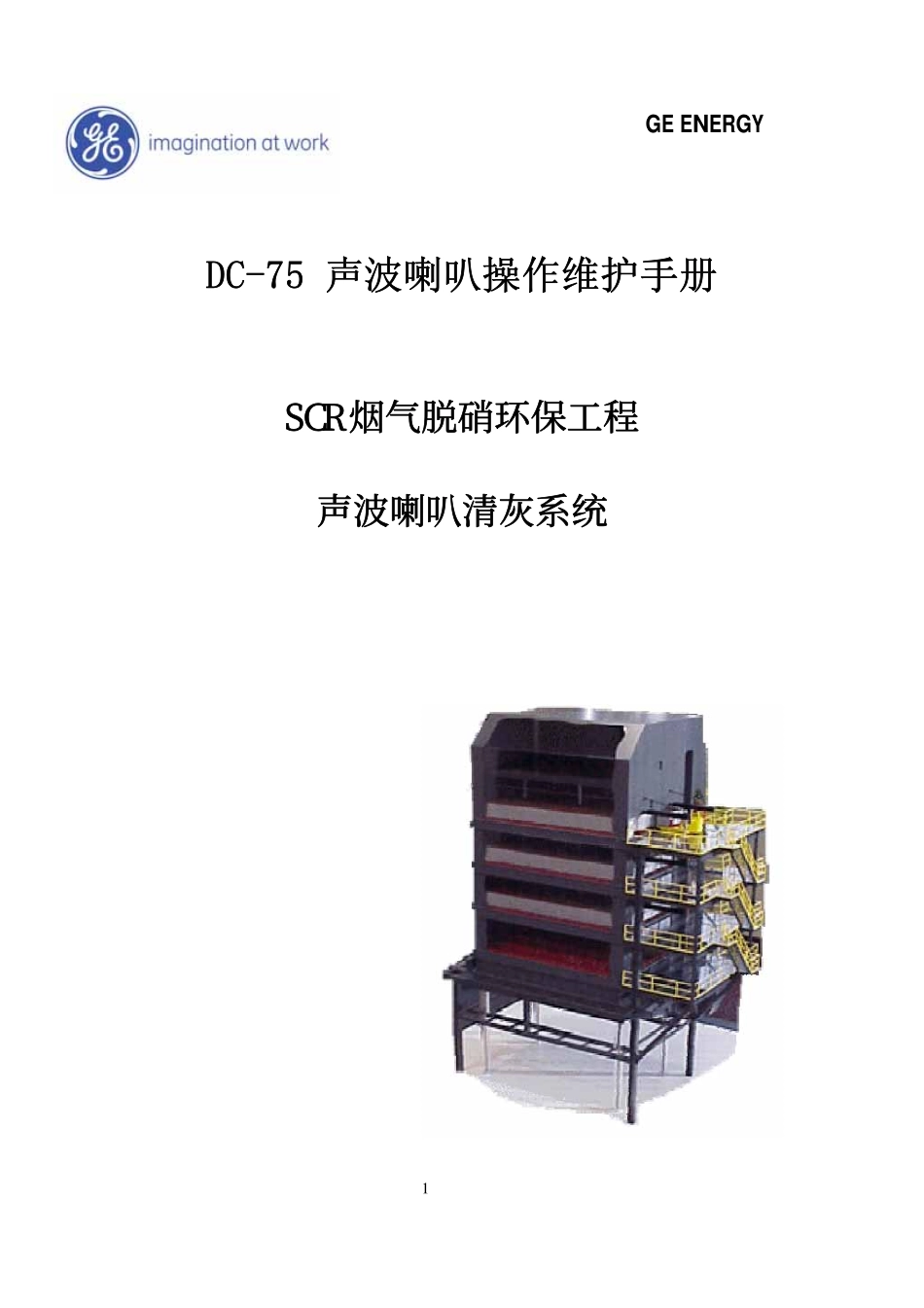

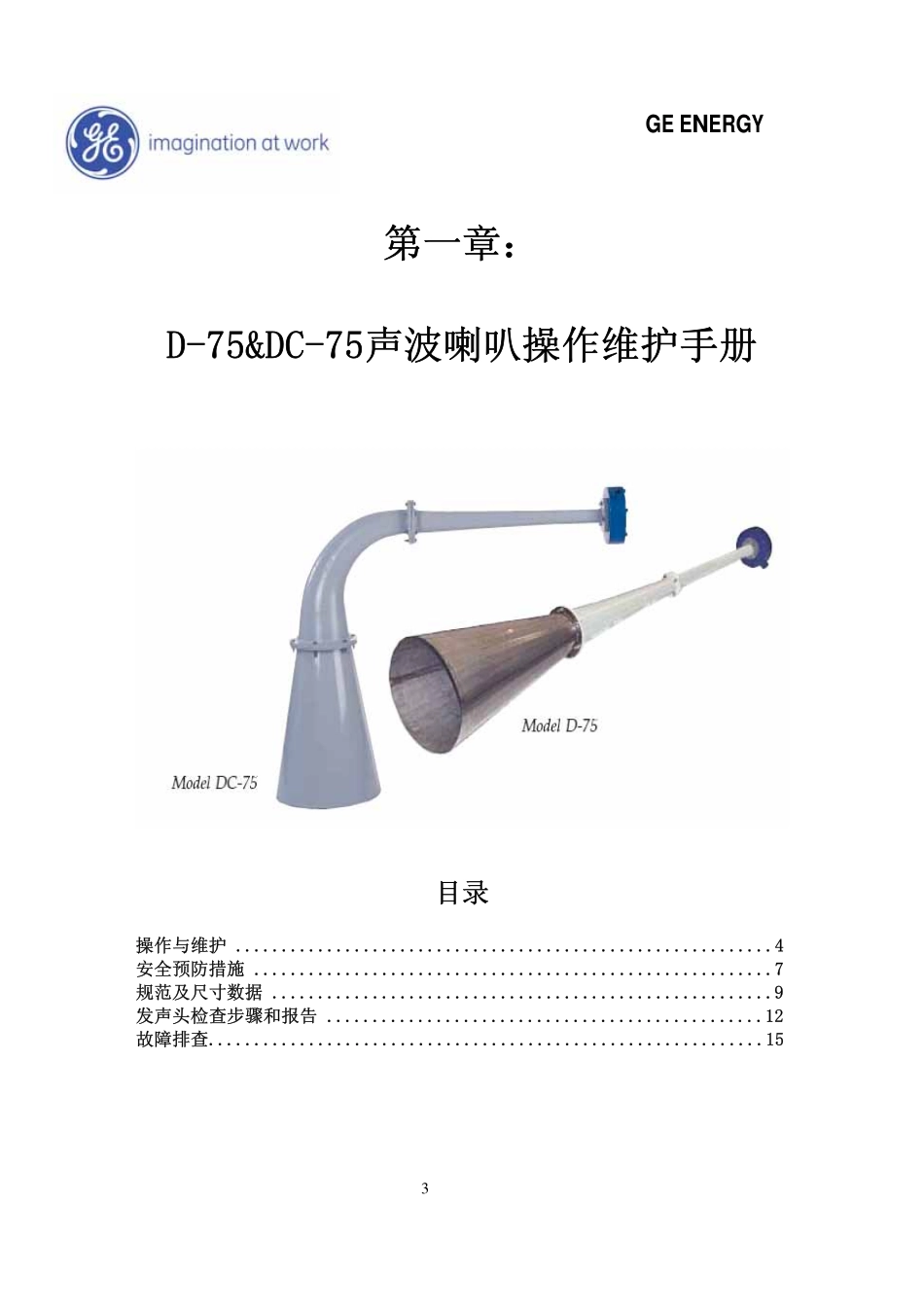

GEENERGY1DC-75声波喇叭操作维护手册SCR烟气脱硝环保工程声波喇叭清灰系统GEENERGY2目录1.声波清灰系统操作维护手册2.安装图纸3.附件规格说明4.仓储说明/推荐备件清单GEENERGY3第一章：D-75&DC-75声波喇叭操作维护手册目录操作与维护...........................................................4安全预防措施.........................................................7规范及尺寸数据.......................................................9发声头检查步骤和报告................................................12故障排查.............................................................15GEENERGY4操作与维护声波清灰器的操作和维护声波清灰器的工作原理在机组的运行过程中，为了向催化剂持续提供有效的气流和保证有效的运行，Powerwave声波清灰器被设计成能主动、迅速地进行清灰处理。声波清灰不会像其它间歇清灰方法一样允许粉尘颗粒聚集或积留在催化剂上。从声波清灰器发出的高能声波能引起粉尘共振而处于游离状态，防止灰尘粘合、累积在催化剂和SCR反应器内的其它表面上。接着，这些粉尘颗粒被气流和重力清除出这些设备表面并被带出系统。PowerwaveD-75型声波清灰器生成低频(75Hz)高能(147dB)声波以提供覆盖全长SCR所需的声波能量。喇叭安装在SCR催化剂各层之间，穿过反应器的一侧壳体，尽可能等距排列。DC-75型是弯曲的，效果与D-75型一样，可提供多种安装方式。DC-75型常被用于避免、减少通道堵塞或其它的阻塞。声波清灰器的操作建议催化剂各层的声波清灰系统需要每隔9~12英尺间距放置75赫兹的喇叭。喇叭的位置可稍有差异以避免结构件阻碍或其它障碍，有关系统的具体尺寸信息请参见随每个系统提供的SCR安装图纸。建议的清灰顺序（以现场变更和调整为准）为一次使各层上两个或三个相邻喇叭组成的喇叭组发声并在各喇叭组间交替进行。每组喇叭应每隔10分钟持续发声10秒。喇叭的控制和顺序清灰功能由现有的DCS系统实现。喇叭发声、分组和排序：发声时间和静音时间可根据现场调试中对催化剂清灰频率的不同要求而进行调整。循环次数需要根据设备的负荷情况和工作需求进行调整。每组喇叭在每个10分钟的清灰循环内发声10秒。在整个10分钟（600秒）的循环期间，各组之间的静音时间应平均分配以确保每组喇叭每隔10分钟恰好发声一次。GEENERGY5压缩空气消耗每个声波清灰器的瞬间空气消耗量最多为80scfm@90PSI。假定喇叭在建议的最高压力下工作，如果连续工作，每个喇叭也仅耗80scfm。由于喇叭的持续工作时间为10秒钟，在一个清灰循环期间，每个喇叭将消耗大约13立方英尺的空气。当一次有两个喇叭在工作时，瞬间气量需求将略微低于160scfm（喇叭处于工作状态）。如果一次有三个喇叭在工作，气量需求将稍稍低于240scfm（喇叭处于工作状态）。实际的空气用量将取决于正在采用的操作顺序和相邻喇叭同时发声时声波发生器进气压力的压降。可接受的本组喇叭的最小空气压力为70PSI，是由安装在每组喇叭的1-1/2"支管上的压力表测量为准。在喇叭首次调试期间，应观测、记录本组压力的实际压降以便用于以后对损坏的声波发生器的诊断。磨损或损坏的声波发生器将导致明显的压力下降（由于大量的空气消耗），所以应及时修理或更换（参见此手册的发身器检查步骤部分）。操作人员注意用人耳来确定喇叭是否达到额定的声压水平非常困难。不过，严重的性能失灵是可以察觉的。通过定期在就地位置听每个喇叭的发声情况,可以判断出有故障的声波吹灰器,这一点对于清灰系统的维护和检查非常重要。我们建议操作员每周手动运行各喇叭发声一次以检验它们是否正常工作。在从SCR反应器外面监听喇叭的工作时，操作员应能听到类似雾号或大号的低音，也很有可能在喇叭工作时感受到声波的共振。可以通过将手贴在声波清灰器的声波发生器上或被隔离的SCR反应器外壁上来进行验证。这两种现象可以用来确认喇叭正在工作。两个或更多喇叭之间存在任何可辨别的差异都应根据此手册故障排查部分的步骤进行调查。短促高音（尖叫声或尖锐刺耳声）的存在说明喇叭工作不正常。有很多因素可以导致喇叭的工作不正常，有关具体...
