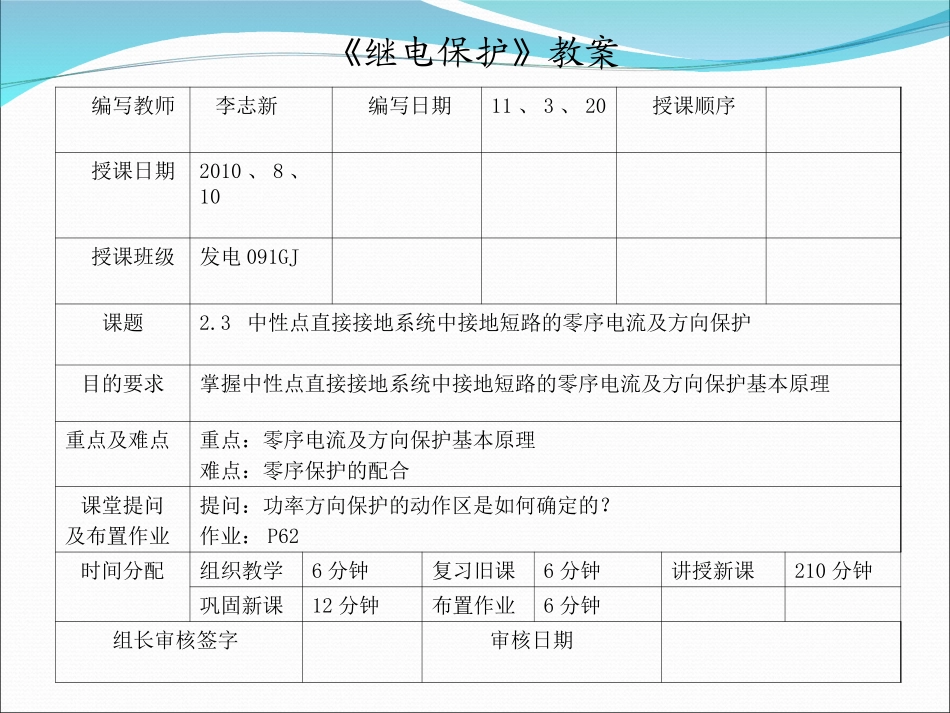

编写教师李志新编写日期11、3、20授课顺序授课日期2010、8、10授课班级发电091GJ课题2.3中性点直接接地系统中接地短路的零序电流及方向保护目的要求掌握中性点直接接地系统中接地短路的零序电流及方向保护基本原理重点及难点重点:零序电流及方向保护基本原理难点:零序保护的配合课堂提问及布置作业提问:功率方向保护的动作区是如何确定的?作业:P62时间分配组织教学6分钟复习旧课6分钟讲授新课210分钟巩固新课12分钟布置作业6分钟组长审核签字审核日期《继电保护》教案2.3中性点直接接地系统中接地短路的零序电流及方向保护电力系统中性点工作方式:中性点直接接地、中性点不接地和中性点经消弧线圈接地。大电流接地系统:中性点直接接地的系统中,当发生单相接地时,使故障相产生很大的短路电流。----110kV及以上电网。小电流接地系统:在中性点非直接接地的系统中,在发生单相接地时,因构不成短路回路,在故障点流过比负荷电流小得多的电流。----3~35kV及以下电网。一、电力系统中性点工作方式和应用场合单相接地故障的特征:将出现很大的零序电压和零序电流。利用对称分量法,可以分解出零序、负序、正序分量。正序、负序和零序是为了分析系统电压、电流出现不对称现象时,把三相不对称的分量分解成对称分量(正序、负序)及同相的零序分量。三相对称时,负序和零序分量为零。当系统出现故障时,三相不对称。正方向规定:零序电流方向:母线流向故障点为正零序电压方向:线路高于大地的电压为正。零序分量参数的特点:一、接地短路时零序电压、电流和功率的分布运行方式的变化,间接影响零序分量的大小。故障点零序电压最高,距离故障点越远零序电压越低。变压器中性点接地处电压为零。1、零序电压2、零序电流1)零序电流由故障点零序电压产生,由故障点经线路流向大地,必须经变压器中性点构成回路;中性点不接地的网络不存在零序电流。2)零序电流与零序电压的相位关系。规定:电流的方向母线流向线路为正;如图所示:3)零序电流的大小和分布,取决于送电线路的零序阻抗和中性点接地变压器的零序阻抗,而与电源的数目和位置无关。4)零序电流保护的灵敏度直接决定于系统中性点接地的数目和分布,所以要求变压器中性点不应任意改变其接线方式。3、零序功率及其分布大小:短路点U0最大,零序功率最大,变压器中性点零序功率为零。方向:从故障线路指向母线,与正序方向相反。4、保护安装处电压、电流相位关系0.100)(TAZIU它们之间的相位与ZT1.0(母线背后元件的零序阻抗)有关,而与被保护线路的零序阻抗及故障点位置无关。从任一保护安装处得零序电压和零序电流之间的关系看,由于A母线上的零序电压实际上是从该点到零序网络中性点之间的零序阻抗上的电压降,可表示为:二、零序电压、零序电流过滤器03UUUUUcbamn(1)三个单相电压互感器,如图(a)。(2)三相五柱式三绕组电压互感器,如图(b)。1、零序电压过滤器(3)对于发电机。当发电机的中性点经电压互感器或消弧线圈接地时,从他的二次绕组中获得零序电压,如图(c)。从TV来口三角处获取03UUUUUcbamn可由三个单相电压互感器或三相五柱式电压互感器的次级绕组接成开口三角,即首尾相连得到的电压就是3U0。发电机中性点经电压互感器或消弧线圈接地时,可以通过他们的二次侧获得。总结:注意:1.正常运行和电网相间短路时,由于电压互感器的误差以及三相系统对地不完全平衡,在开口三角处也可能有数值不大的电压输出,此电压称为不平衡电压。2.当系统中存在三次谐波分量时,一般三相中的三次谐波电压是同相位的,在零序电压过滤器的输出端也有三次谐波电压输出。对反应于零序电压而动作的保护装置,应该考虑躲开他们的影响。2、零序电流过滤器cbaIIII03对于架空线路,通常采用三个单相电流互感器,实际就是中线流过的电流。(零序电流过滤器)对于电缆线路(零序电流互感器)原理:三、零序电流保护无时限零序电流速断保护(零序电流Ⅰ段保护)限时零序电流速断保护(零序电流Ⅱ段保护)零序过电流保护(零序电流Ⅲ段保护)(1)躲...
