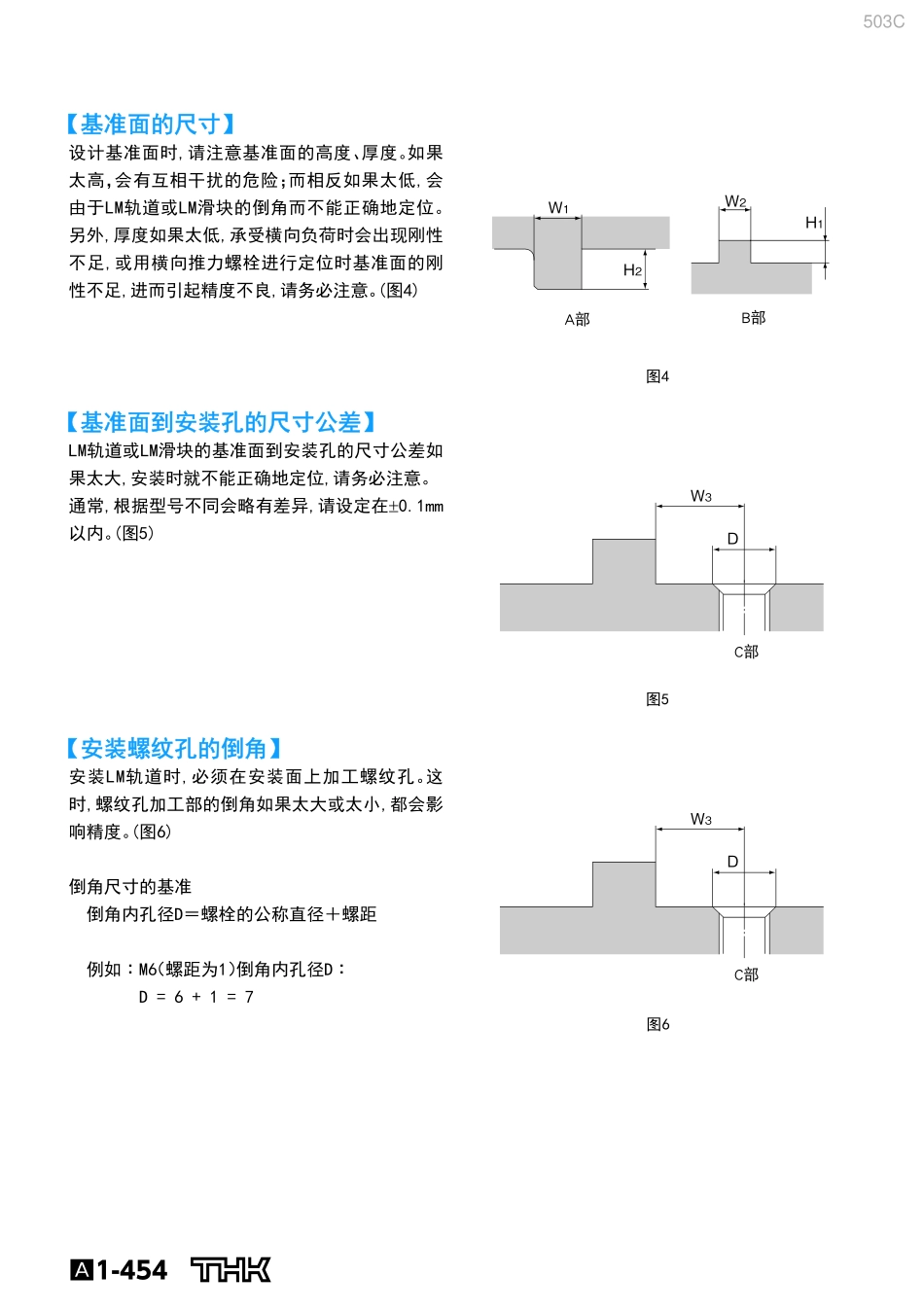

A1-453LM滚动导轨设计的要点设计的要点安装面的设计安装面的设计安装面的设计安装面的设计安装面的设计安装面的设计安装LM滚动导轨的装置,特别是要求高精度的场合,有必要高精度地安装LM轨道。此时,请注意以下要点来设计安装面。CBA【角部的形状】【角部的形状】LM轨道或LM滑块安装面的角部形状,如果加工成比LM轨道或LM滑块的倒角尺寸更大的R形状,就可能无法正确地与基准面相接触。因此,设计安装面时请注意各项目中所记载的“角部的形状”进行设计。(图2)A部B部rrrr图2【基准面的直角度】【基准面的直角度】如果LM轨道或LM滑块的安装面与基准面的直角度精度无法保证,就可能无法正确地与基准面相接触。因此,请注意安装面与基准面的直角度的角度误差。(图3)A部B部θθ图3503CA1-454【基准面的尺寸】【基准面的尺寸】设计基准面时,请注意基准面的高度、厚度。如果太高，会有互相干扰的危险；而相反如果太低,会由于LM轨道或LM滑块的倒角而不能正确地定位。另外,厚度如果太低,承受横向负荷时会出现刚性不足,或用横向推力螺栓进行定位时基准面的刚性不足,进而引起精度不良,请务必注意。(图4)A部B部W1W2H1H2图4【基准面到安装孔的尺寸公差】【基准面到安装孔的尺寸公差】LM轨道或LM滑块的基准面到安装孔的尺寸公差如果太大,安装时就不能正确地定位,请务必注意。通常,根据型号不同会略有差异,请设定在0.1mm以内。(图5)C部DW3图5【安装螺纹孔的倒角】【安装螺纹孔的倒角】安装LM轨道时,必须在安装面上加工螺纹孔。这时,螺纹孔加工部的倒角如果太大或太小,都会影响精度。(图6)倒角尺寸的基准倒角内孔径D＝螺栓的公称直径＋螺距例如∶M6（螺距为1）倒角内孔径D∶D=6+1=7C部DW3图6503CA1-455LM滚动导轨设计的要点设计的要点安装面的设计安装面的设计安装面的肩高和圆角半径安装面的肩高和圆角半径通常,LM轨道和LM滑块的安装面在其侧面设置有一个基准面,这是为了便于装配以及高精度的定位。这一基准面肩部的高度随型号不同而变化。详细内容请参照A1-455至A1-461。另外，安装肩部的角部应加工为具有凹入部分,或加工为小于角的半径r,以防止与LM轨道或LM滑块的倒角发生干扰。圆角半径r随型号不同而变化,详细内容请参照A1-455至A1-461。LM轨道的靠边LM滑块的靠边（LM外壳）rrrrH1H2H3图7【SR、SR-M1型】【SR、SR-M1型】单位∶mm公称型号圆角半径LM轨道的肩部高度LM滑块的最大肩部高度r(最大)H1H2H3150.53.845.8200.55562515.557301869.53519611.545110812.5551.511813.5701.5121015851.281218.51001.21015191201.21220151501.2122022【SR-MS型】【SR-MS型】单位∶mm公称型号圆角半径LM轨道的靠边高度LM滑块的肩部高度r(最大)H1H2H3150.53.844.5200.5556【JR型】【JR型】单位∶mm公称型号圆角半径LM滑块的肩部高度r(最大)H2251535164518551.510【CSR型】【CSR型】单位∶mm公称型号圆角半径LM轨道的肩部高度r(最大)H1H3150.533.5200.53.5425155.53015735167.5451810【NSR-TBC型】【NSR-TBC型】单位∶mm公称型号圆角半径LM轨道的肩部高度LM滑块的肩部高度r(最大)H1H2H3201555.5251666.53017694017810.55017887017109.5503CA1-456LM轨道的肩部LM滑块的肩部H3rrrrH1H2图8【SHS型】【SHS型】单位∶mm公称型号圆角半径LM轨道的肩部高度LM滑块的肩部高度r(最大)H1H2H3150.52.543200.53.554.6251555.8301557351667.54517.588.9551.5101012.7651.5151019【SCR型】【SCR型】单位∶mm公称型号圆角半径LM轨道的肩部高度r(最大)H1H3150.52.53200.53.54.625155.83015735167.54517.58.9651.51519【SVR/SVS型】【SVR/SVS型】单位∶mm公称型号圆角半径LM轨道的肩部高度LM滑块的肩部高度r(最大)H1H2H3250.5455.53015573516694518811.6551.5101014651.5101015751.5121215851.5141417注）带有配件中的侧面刮板，防尘盖时，H1、H3尺寸会不一样。安装后的尺寸值请参考A1-477～A1-478。【NR/NRS型】【NR/NRS型】单位∶mm公称型号圆角半径LM轨道的靠边高度LM滑块的肩部高度r(最大)H1H2H325X0.5455.53015573516694518811.5551.5101014651.5101015751.5121215851.51414171002161620【MX型】【MX型】单位∶mm公称型号LM轨道的圆...
