风雨操场-施工方案VIP免费

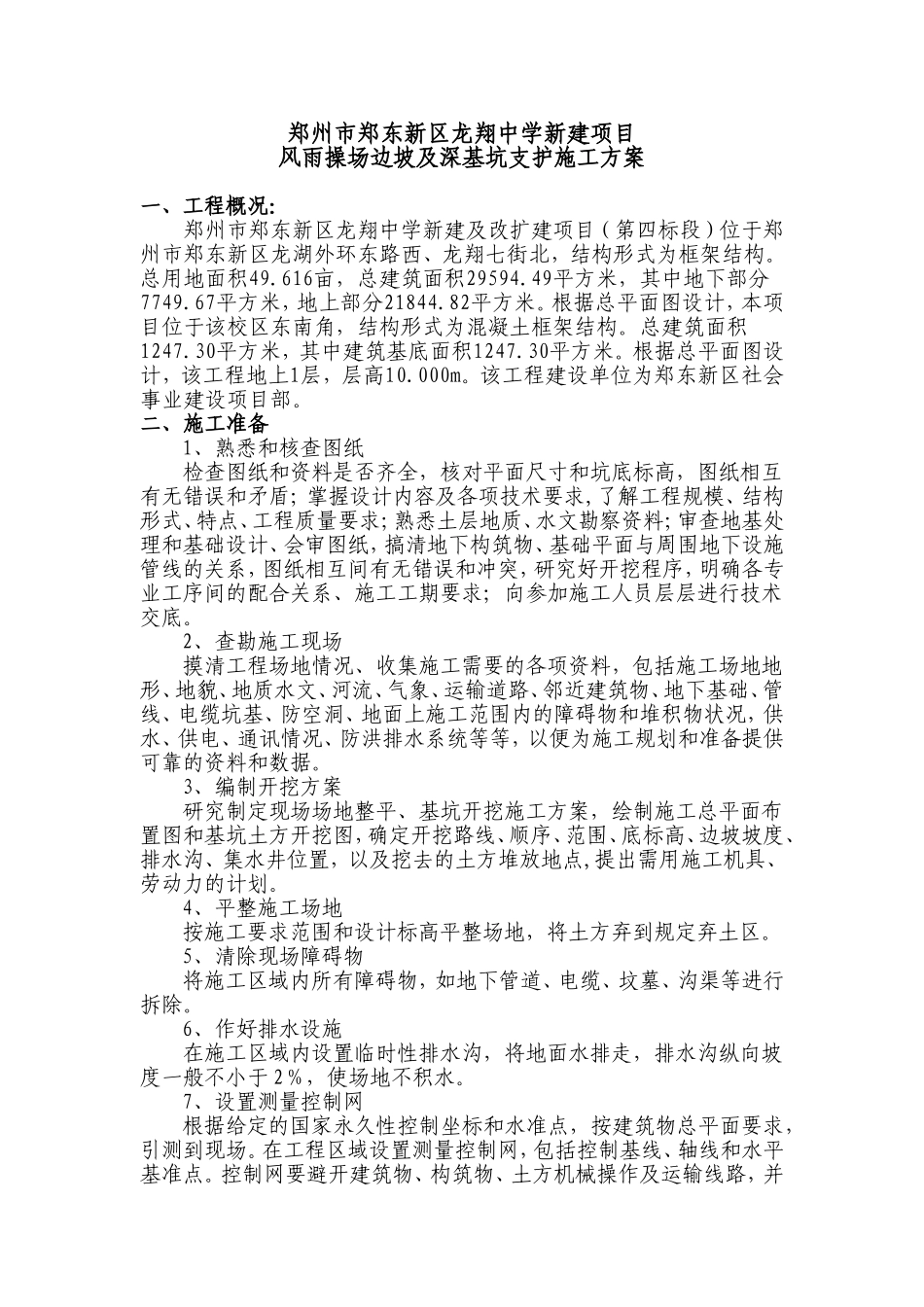

郑州市郑东新区龙翔中学新建项目风雨操场边坡及深基坑支护施工方案一、工程概况：郑州市郑东新区龙翔中学新建及改扩建项目（第四标段）位于郑州市郑东新区龙湖外环东路西、龙翔七街北，结构形式为框架结构。总用地面积49.616亩，总建筑面积29594.49平方米，其中地下部分7749.67平方米，地上部分21844.82平方米。根据总平面图设计，本项目位于该校区东南角，结构形式为混凝土框架结构。总建筑面积1247.30平方米，其中建筑基底面积1247.30平方米。根据总平面图设计，该工程地上1层，层高10.000m。该工程建设单位为郑东新区社会事业建设项目部。二、施工准备1、熟悉和核查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互有无错误和矛盾；掌握设计内容及各项技术要求,了解工程规模、结构形式、特点、工程质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计、会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突，研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；向参加施工人员层层进行技术交底。2、查勘施工现场摸清工程场地情况、收集施工需要的各项资料，包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况、防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。3、编制开挖方案研究制定现场场地整平、基坑开挖施工方案，绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、范围、底标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点,提出需用施工机具、劳动力的计划。4、平整施工场地按施工要求范围和设计标高平整场地，将土方弃到规定弃土区。5、清除现场障碍物将施工区域内所有障碍物，如地下管道、电缆、坟墓、沟渠等进行拆除。6、作好排水设施在施工区域内设置临时性排水沟，将地面水排走，排水沟纵向坡度一般不小于2％，使场地不积水。7、设置测量控制网根据给定的国家永久性控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程区域设置测量控制网，包括控制基线、轴线和水平基准点。控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平前应设10m×10m方格网，在各方格点上设控制桩，并测出各控制桩处的自然地形标高，作为计算挖、填土方量和施工控制的依据。根据建筑总平面图和基础平面图进行建筑平面轴线定位的测量和校核：设置控制定位轴线桩和水平桩，放出基坑灰线。灰线、标高、轴线应进行复核无误后，方可进行基坑开挖。8、机具、物资及人员准备根据该工程土方工程的规模，组织并配备土方工程施工所需各种机械设备和施工人员，按照进度计划组织安排好作业班次。对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转，并转至使用地点就位。三、土方开挖施工方法1、挖土施工工艺：测量放线→土方开挖→修坡→整平、留足预留层土→验槽。2、开挖方案：本工程拟采用反铲式挖掘机和人工清底相结合的开挖方式，在基坑灰线范围内进行开挖。由于设计要求基底下换填1.5米厚砂石，故基坑开挖按照一次开挖进行，整体挖到垫层底及抗水板垫层底以下1.3米标高处，剩余20cm土方由人工清理，用水准仪操平人工清土至设计底标高。人工清槽过程中要保证质量，严格杜绝超挖现象发生。开挖顺序为由东向西开挖，挖土至抗水板基底标高下1.3米处，如有个别超挖现象，后期用砂石一并回填至设计抗水板底标高处。基坑开挖范围由基础周围外放1.0m操作宽度，按规范要求放坡。3、开挖路线:本工程拟用1部反铲挖掘机，从东南处基坑边线开始向西开挖，反铲挖掘机自轴线A交5轴线和E交5轴线开始向西开挖。4、开挖施工：挖土机挖出土方需用运土车辆及时外运到建设单位指定堆土场，运土车数量按外运距离确定。为防止对地基土的扰动和超挖，机械开挖深度在距基坑底标高200mm，余土由人工开挖清底整平，边坡应预留200mm厚土层由人工清理修坡。基坑挖完后应进行验槽，作好记录，如发现地基土质与地质勘探报告、设计要求不符时，及时通知勘察...
