栅格管替代PVC管的应用分析VIP免费

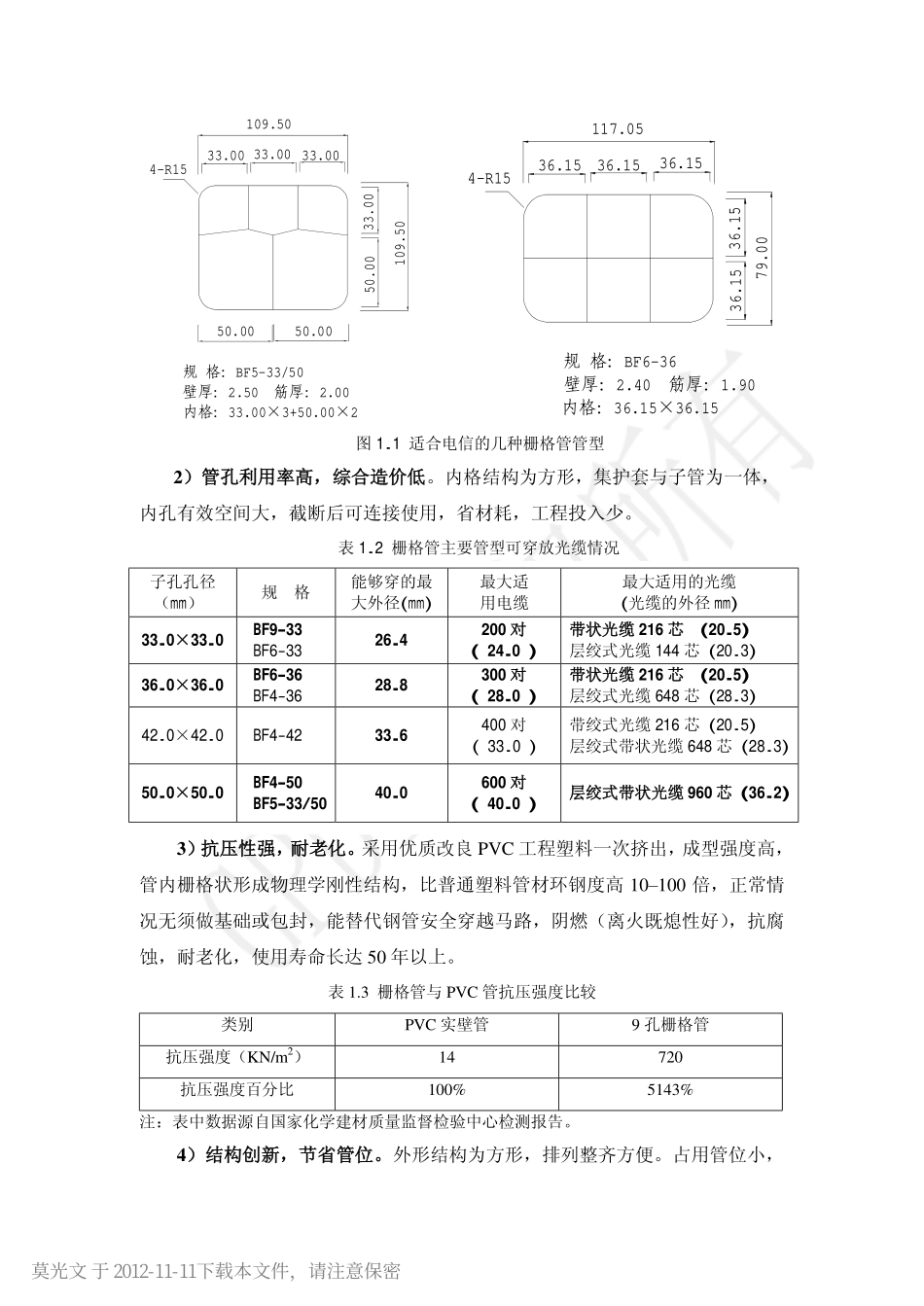

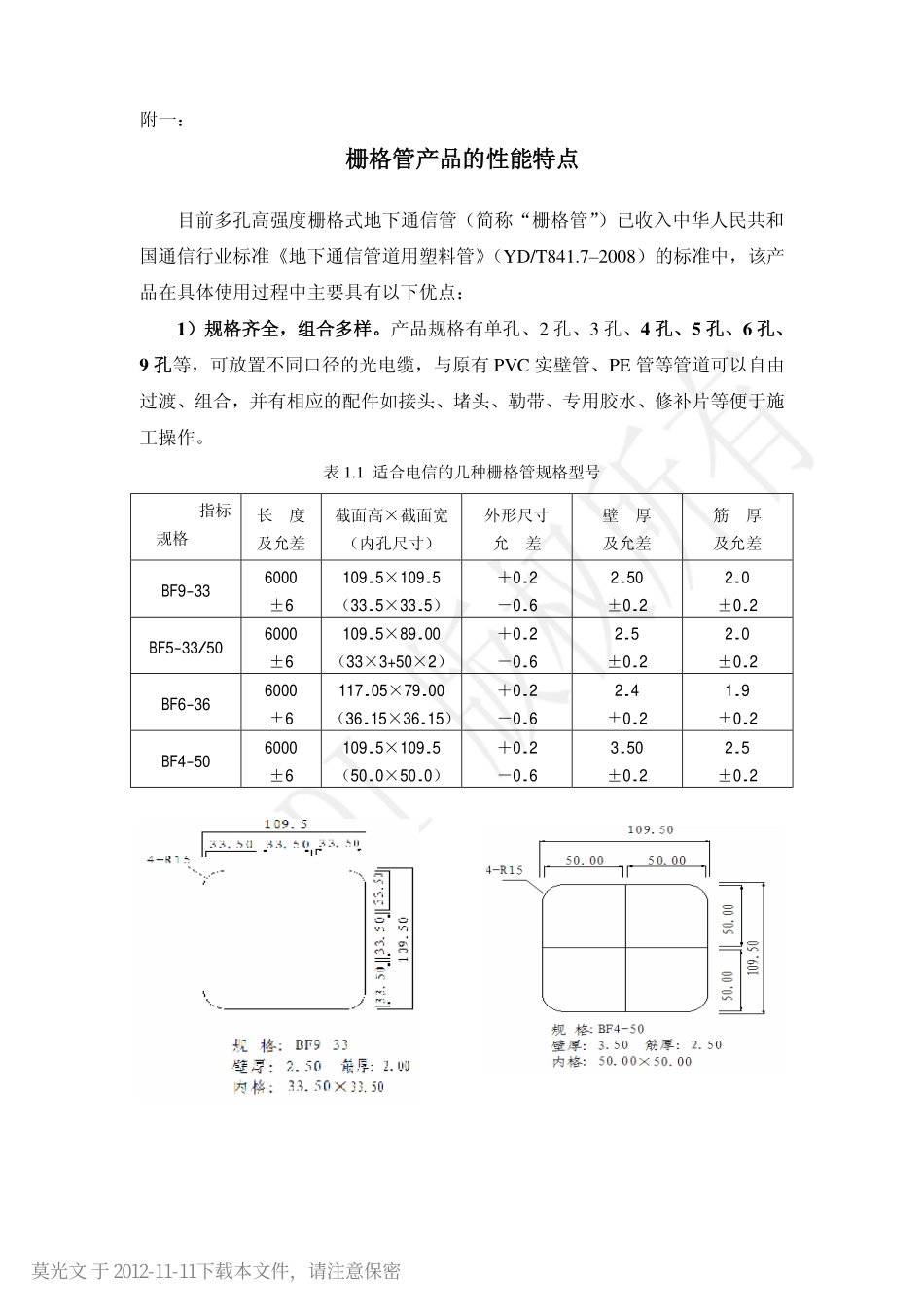

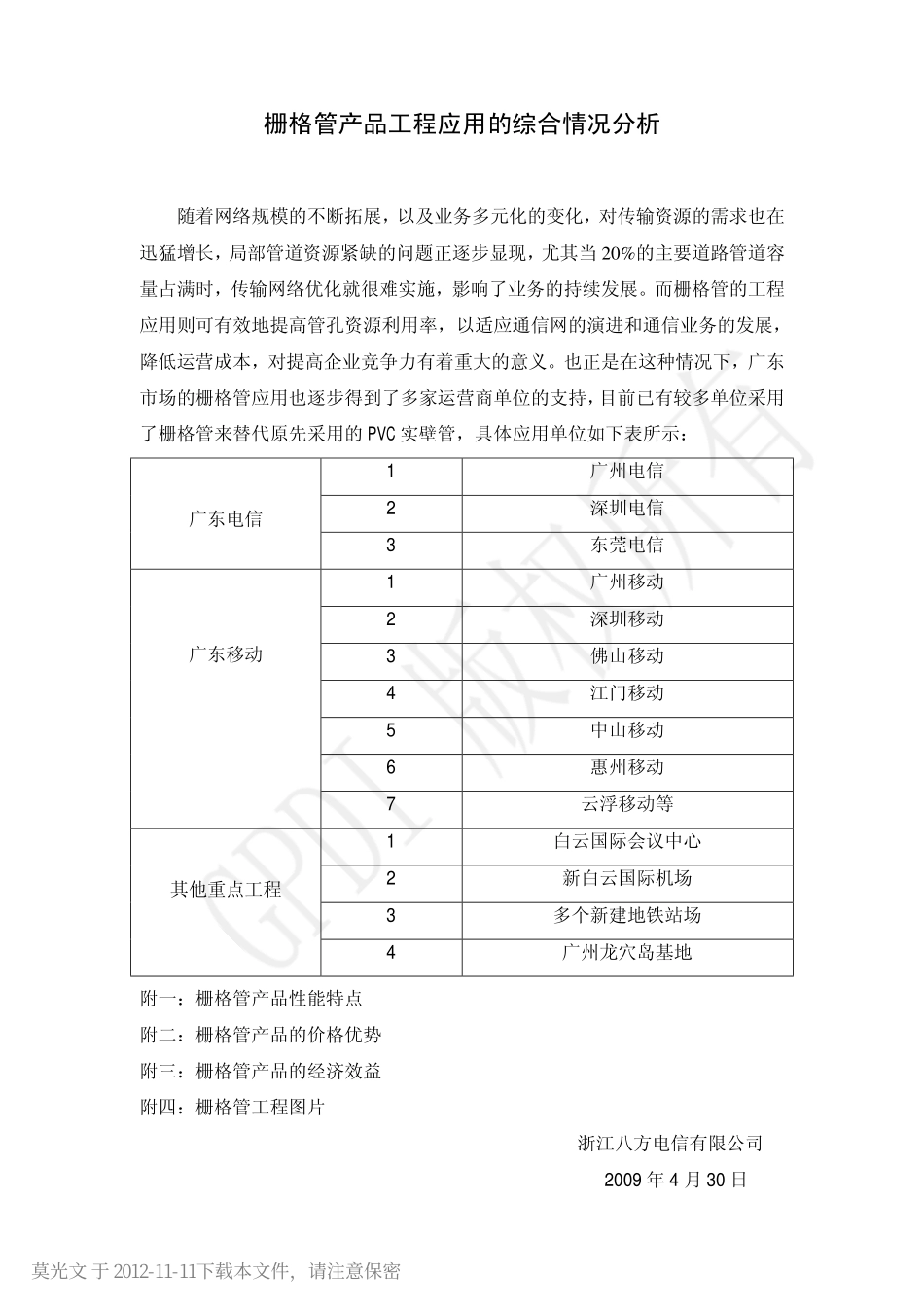

栅格管产品工程应用的综合情况分析随着网络规模的不断拓展，以及业务多元化的变化，对传输资源的需求也在迅猛增长，局部管道资源紧缺的问题正逐步显现，尤其当20%的主要道路管道容量占满时，传输网络优化就很难实施，影响了业务的持续发展。而栅格管的工程应用则可有效地提高管孔资源利用率，以适应通信网的演进和通信业务的发展，降低运营成本，对提高企业竞争力有着重大的意义。也正是在这种情况下，广东市场的栅格管应用也逐步得到了多家运营商单位的支持，目前已有较多单位采用了栅格管来替代原先采用的PVC实壁管，具体应用单位如下表所示：1广州电信2深圳电信广东电信3东莞电信1广州移动2深圳移动3佛山移动4江门移动5中山移动6惠州移动广东移动7云浮移动等1白云国际会议中心2新白云国际机场3多个新建地铁站场其他重点工程4广州龙穴岛基地附一：栅格管产品性能特点附二：栅格管产品的价格优势附三：栅格管产品的经济效益附四：栅格管工程图片浙江八方电信有限公司2009年4月30日莫光文于2012-11-11下载本文件，请注意保密附一：栅格管产品的性能特点目前多孔高强度栅格式地下通信管（简称“栅格管”）已收入中华人民共和国通信行业标准《地下通信管道用塑料管》（YD/T841.7–2008）的标准中，该产品在具体使用过程中主要具有以下优点：1）规格齐全，组合多样。产品规格有单孔、2孔、3孔、4孔、5孔、6孔、9孔等，可放置不同口径的光电缆，与原有PVC实壁管、PE管等管道可以自由过渡、组合，并有相应的配件如接头、堵头、勒带、专用胶水、修补片等便于施工操作。表1.1适合电信的几种栅格管规格型号指标规格长度及允差截面高×截面宽（内孔尺寸）外形尺寸允差壁厚及允差筋厚及允差BF9-336000±6109.5×109.5（33.5×33.5）＋0.2－0.62.50±0.22.0±0.2BF5-33/506000±6109.5×89.00（33×3+50×2）＋0.2－0.62.5±0.22.0±0.2BF6-366000±6117.05×79.00（36.15×36.15）＋0.2－0.62.4±0.21.9±0.2BF4-506000±6109.5×109.5（50.0×50.0）＋0.2－0.63.50±0.22.5±0.2莫光文于2012-11-11下载本文件，请注意保密规格：BF5-33/50壁厚：2.50筋厚：2.00内格：33.00×3+50.00×24-R15109.5033.0033.0033.0033.0050.00109.5050.0050.00规格：BF6-36壁厚：2.40筋厚：1.90内格：36.15×36.154-R15117.0536.1536.1536.1536.1536.1579.00图1.1适合电信的几种栅格管管型2）管孔利用率高，综合造价低。内格结构为方形，集护套与子管为一体，内孔有效空间大，截断后可连接使用，省材耗，工程投入少。表1.2栅格管主要管型可穿放光缆情况3）抗压性强，耐老化。采用优质改良PVC工程塑料一次挤出，成型强度高，管内栅格状形成物理学刚性结构，比普通塑料管材环钢度高10–100倍，正常情况无须做基础或包封，能替代钢管安全穿越马路，阴燃（离火既熄性好），抗腐蚀，耐老化，使用寿命长达50年以上。表1.3栅格管与PVC管抗压强度比较类别PVC实壁管9孔栅格管抗压强度（KN/m2）14720抗压强度百分比100%5143%注：表中数据源自国家化学建材质量监督检验中心检测报告。4）结构创新，节省管位。外形结构为方形，排列整齐方便。占用管位小，子孔孔径（mm）规格能够穿的最大外径(mm)最大适用电缆最大适用的光缆(光缆的外径mm)33.0×33.0BF9-33BF6-3326.4200对(24.0)带状光缆216芯(20.5)层绞式光缆144芯(20.3)36.0×36.0BF6-36BF4-3628.8300对(28.0)带状光缆216芯(20.5)层绞式光缆648芯(28.3)42.0×42.0BF4-4233.6400对(33.0)带绞式光缆216芯(20.5)层绞式带状光缆648芯(28.3)50.0×50.0BF4-50BF5-33/5040.0600对(40.0)层绞式带状光缆960芯(36.2)莫光文于2012-11-11下载本文件，请注意保密开挖量小，能有效节省城市地下管位资源，对道路交通及市政影响少。表1.5栅格管与PVC管管位资源对比管材类型PVC实壁管（穿4根）９孔栅格管根数425）韧性好，弯曲自由。一段6米长管材，弯曲弦高可达1.2米以上，特殊变向可配接专用弯头。施工中碰到弯道或交越其他管线时能轻松避开。oRh图1:(长度：6米)a通信管(a)转向角15度18度22度BF9-28A6.3米0.7米4.2米5.1米BF6-28ABF4-42A1.0米0.8米最小曲率半径(R)项目型号拱高(H)图1.2栅格...
