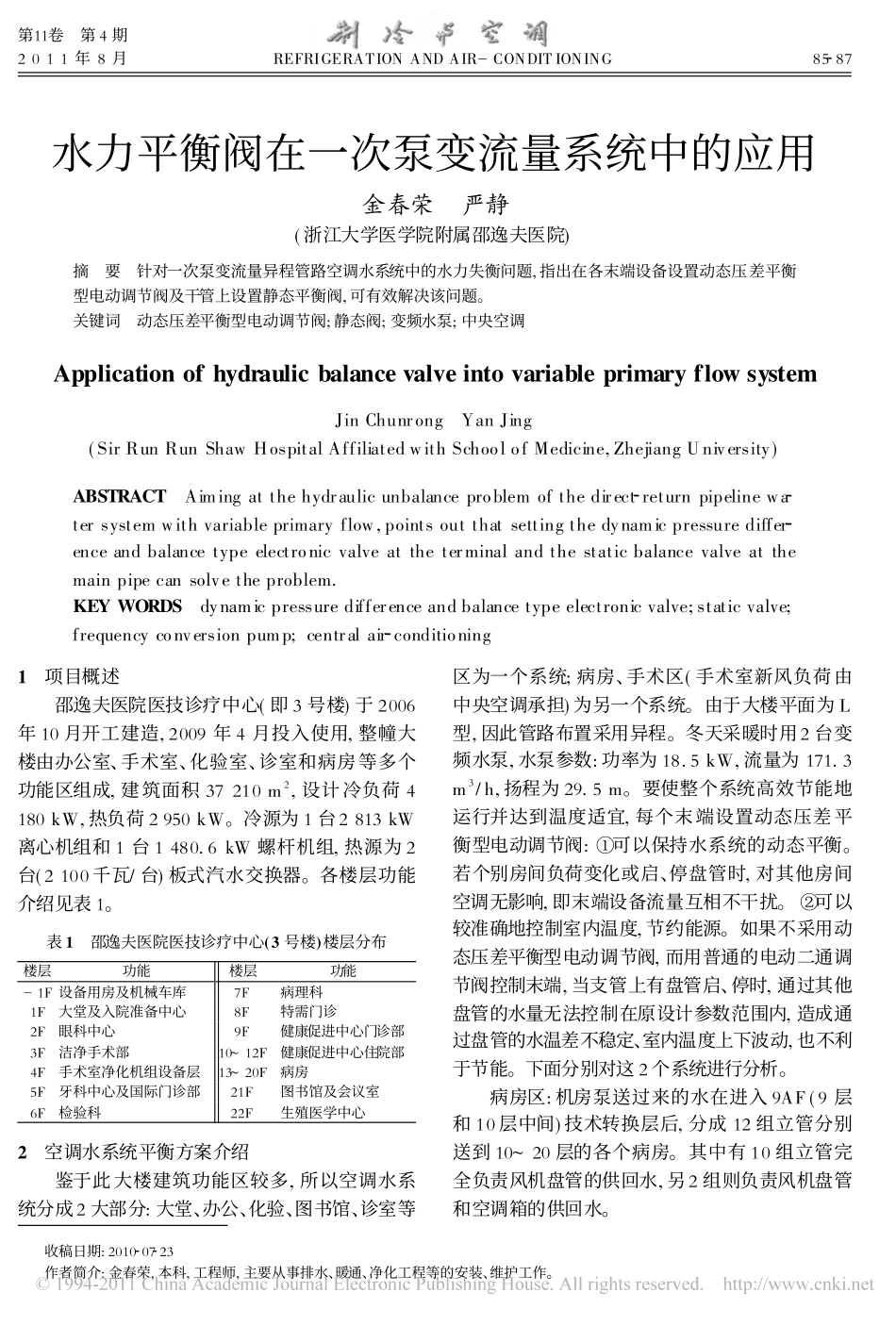

第11卷�第4期2011年8月REFRIGERATIONANDAIR-CONDITIONING85�87收稿日期:2010�07�23作者简介:金春荣,本科,工程师,主要从事排水、暖通、净化工程等的安装、维护工作。水力平衡阀在一次泵变流量系统中的应用金春荣�严静(浙江大学医学院附属邵逸夫医院)摘�要�针对一次泵变流量异程管路空调水系统中的水力失衡问题,指出在各末端设备设置动态压差平衡型电动调节阀及干管上设置静态平衡阀,可有效解决该问题。关键词�动态压差平衡型电动调节阀;静态阀;变频水泵;中央空调ApplicationofhydraulicbalancevalveintovariableprimaryflowsystemJinChunrong�YanJing(SirRunRunShawHospitalAffiliatedwithSchoolofMedicine,ZhejiangUniversity)ABSTRACT�Aimingatthehydraulicunbalanceproblemofthedirect�returnpipelinewa�tersystemwithvariableprimaryflow,pointsoutthatsettingthedynamicpressurediffer�enceandbalancetypeelectronicvalveattheterminalandthestaticbalancevalveatthemainpipecansolvetheproblem.KEYWORDS�dynamicpressuredifferenceandbalancetypeelectronicvalve;staticvalve;frequencyconversionpump;centralair�conditioning1�项目概述邵逸夫医院医技诊疗中心(即3号楼)于2006年10月开工建造,2009年4月投入使用,整幢大楼由办公室、手术室、化验室、诊室和病房等多个功能区组成,建筑面积37210m2,设计冷负荷4180kW,热负荷2950kW。冷源为1台2813kW离心机组和1台1480.6kW螺杆机组,热源为2台(2100千瓦/台)板式汽水交换器。各楼层功能介绍见表1。表1�邵逸夫医院医技诊疗中心(3号楼)楼层分布楼层功能楼层功能-1F设备用房及机械车库7F病理科1F大堂及入院准备中心8F特需门诊2F眼科中心9F健康促进中心门诊部3F洁净手术部10~12F健康促进中心住院部4F手术室净化机组设备层13~20F病房5F牙科中心及国际门诊部21F图书馆及会议室6F检验科22F生殖医学中心�2�空调水系统平衡方案介绍鉴于此大楼建筑功能区较多,所以空调水系统分成2大部分:大堂、办公、化验、图书馆、诊室等区为一个系统;病房、手术区(手术室新风负荷由中央空调承担)为另一个系统。由于大楼平面为L型,因此管路布置采用异程。冬天采暖时用2台变频水泵,水泵参数:功率为18.5kW,流量为171.3m3/h,扬程为29.5m。要使整个系统高效节能地运行并达到温度适宜,每个末端设置动态压差平衡型电动调节阀:�可以保持水系统的动态平衡。若个别房间负荷变化或启、停盘管时,对其他房间空调无影响,即末端设备流量互相不干扰。�可以较准确地控制室内温度,节约能源。如果不采用动态压差平衡型电动调节阀,而用普通的电动二通调节阀控制末端,当支管上有盘管启、停时,通过其他盘管的水量无法控制在原设计参数范围内,造成通过盘管的水温差不稳定、室内温度上下波动,也不利于节能。下面分别对这2个系统进行分析。病房区:机房泵送过来的水在进入9AF(9层和10层中间)技术转换层后,分成12组立管分别送到10~20层的各个病房。其中有10组立管完全负责风机盘管的供回水,另2组则负责风机盘管和空调箱的供回水。��86��第11卷�图1�病房区空调系统示意图在每个风机盘管和空调箱处都安装了动态压差平衡型电动调节阀,其中风机盘管处的动态压差平衡型电动调节阀由房间内温控器直接控制。空调箱端的动态压差平衡型电动调节阀接入整个大楼的楼宇控制系统。如图1所示。大堂、办公、诊室区:此区域冷冻水管的布置有3类:一类是一根管道既连接风机盘管又连接空调箱;第二类是一根管道只连接风机盘管;第三类是一根管道只连接空调箱。这一区域如果使用传统的静态平衡阀显然无法解决水力平衡失调问题:因为首先是一个管道上接驳了压降和水量相差极为悬殊的空调箱和风机盘管;二是空调箱是一个水量变化很大的设备,所以一定要用动态平衡阀来解决水力平衡问题。对于此区域还是在每个风机盘管和空调箱处安装动态压差平衡型电动调节阀。如图2所示。图2�大堂、办公、诊室区空调系统示意图3�实际安装和运行情况因大楼使用功能多,分布不均匀。末端设备启停频繁,空调负荷变化大。水阻悬殊的两种设备混在同一支路上,系统合理划分较难,两大并联支路阻力损失差额较大。为...
