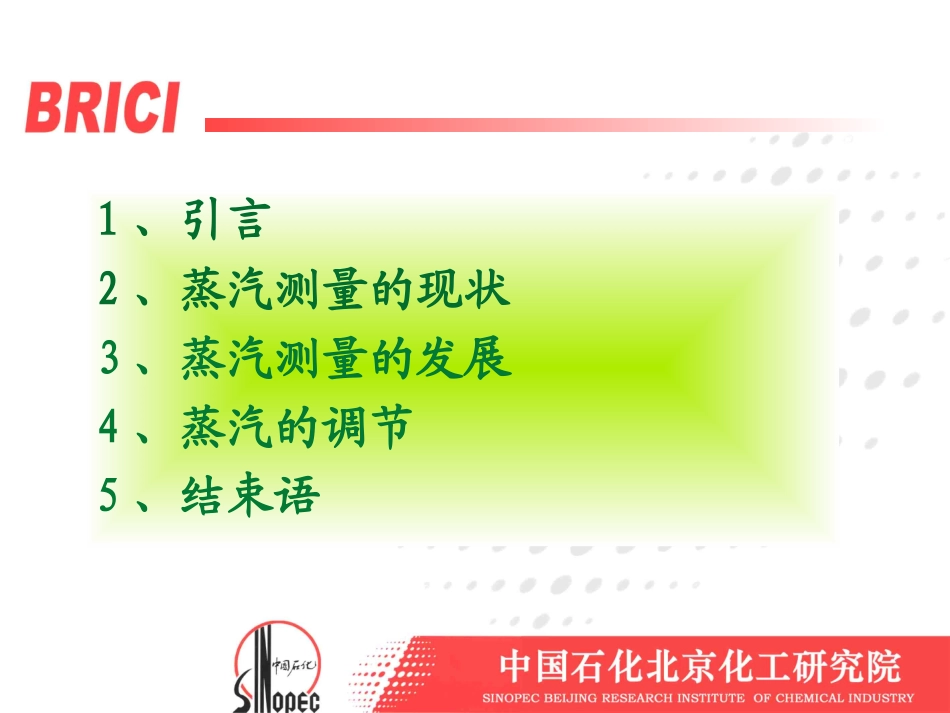

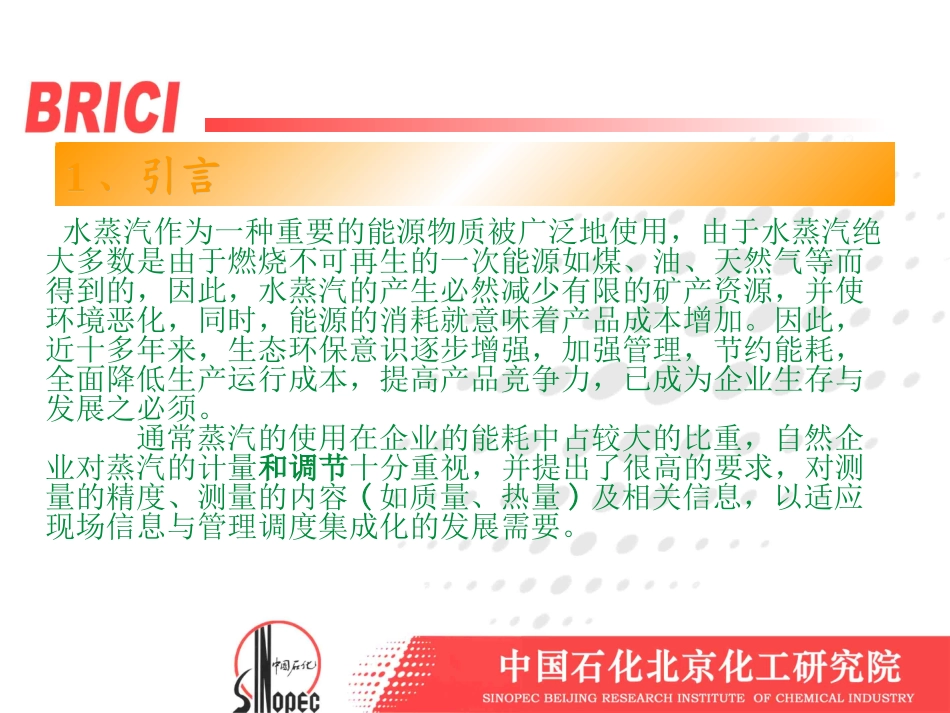

中国石化北京化工研究院中国石化北京化工研究院蒸汽的测量和调节蒸汽的测量和调节蒸汽的测量和调节蒸汽的测量和调节1、引言2、蒸汽测量的现状3、蒸汽测量的发展4、蒸汽的调节5、结束语11、、引言引言水蒸汽作为一种重要的能源物质被广泛地使用，由于水蒸汽绝大多数是由于燃烧不可再生的一次能源如煤、油、天然气等而得到的，因此，水蒸汽的产生必然减少有限的矿产资源，并使环境恶化，同时，能源的消耗就意味着产品成本增加。因此，近十多年来，生态环保意识逐步增强，加强管理，节约能耗，全面降低生产运行成本，提高产品竞争力，已成为企业生存与发展之必须。通常蒸汽的使用在企业的能耗中占较大的比重，自然企业对蒸汽的计量和调节十分重视，并提出了很高的要求，对测量的精度、测量的内容(如质量、热量)及相关信息，以适应现场信息与管理调度集成化的发展需要。2、蒸汽测量的现状2.1、蒸汽流量测量的特点2.2、蒸汽流量测量的原理2.3、可用于测量蒸汽的流量计2.4、几种蒸汽流量计及其新发展2.5、目前存在的问题以及改进方法22、、蒸汽测量的现状蒸汽测量的现状水通常以液态存在，在一定的压力下加热就会变成蒸汽，这时的蒸汽为饱和蒸汽。在某一状态下的饱和蒸汽压力和温度有一对应关系，温度升高对应的饱和蒸汽压力也将升高，反之亦然，饱和蒸汽的密度与压力(或温度)一一对应；当压力一定时，加热蒸汽使之温度继续升高，则这时的蒸汽就变成了过热蒸汽，过热蒸汽的密度与压力和温度有关，锅炉产生的饱和蒸汽通常含有一定的水分颗粒，因此叫做湿饱和蒸汽，而不是干饱和蒸汽。2.1、蒸汽流量测量的特点过热蒸汽、饱和蒸汽、湿饱和蒸汽，以及湿饱和蒸汽的湿度，这些对准确测量蒸汽的质量非常重要。测量要求为精度、稳定性、量程比、压力损失特性及信息可传递性。测量内容为质量瞬时流量、质量累积量、热量瞬时流量、热量累积量、差压、压力、温度。2.1、蒸汽流量测量的特点蒸汽质量流量的测量是通过测量节流元件不同部位引出的压差或通过测量蒸汽的流速，以及间接求得蒸汽密度来实现的。蒸汽的热流量测量是以蒸汽质量流量测量为基础的，质量流量乘以蒸汽热焓而得到的。蒸汽的密度(热焓)通过测量蒸汽的温度和／或压力，通过一定数学公式计算求得，也可通过自动查表求得，后一种方法精确度较高。蒸汽湿度的测量目前还不现实，只能估计。2.2、蒸汽流量测量的原理按流量计原理及结构可分为：差压式流量计--孔板、喷嘴等、均速管流量计(阿纽巴Annubar)、弯管流量计、分流旋翼式。流体振动式流量计--涡街流量计、旋涡进动式流量计、射流流量计。按一次检测仪表与流量二次仪表是否一体可分为：一体型和分离型。2.3、可用于测量蒸汽的流量计(1)、节流式流量计差压型流量计一般是由节流装置、变送器这两部分组成，节流装置常见的有孔板、喷咀等。节流装置的作用是使流经的液体收缩且在其上、下游产生差压，根据伯努利能量守恒定律和连续性方程可以得出。近年来国内市场出现了差压发生体和智能差压流量变送器一体化的产品。它是将变送器直接与节流装置(如孔板、喷咀、均速管等)装配在一起，不仅省略了现场布引压管线工程，改善动态特性，减少维护工作和故障率，降低初置费用，而且智能型的差压流量变送器能即时计算各工况下的介质参数，使流量得到及时补偿，从而提高了测量精度，扩大了测量范围，通常范围度可达8：1，精度达1．0％，这是传统流量所不能达到的。2.4、几种蒸汽流量计及其新发展(2)、涡街流量计涡街流量计是振荡型流量仪表的典型代表，它是在流体前进方向上放置一线形物体，液体在该物体后方形成两列规则的非对称旋涡列，旋涡列的频率与流速成一定比例，通过测量频率而达到对流体体积的测量。这种测量方法的特点是管道内无可动部件。读数重复性好，可靠性高，使用寿命长，线性测量范围宽(气体约为30：1，液体约为10：1)，几乎不受温度、压力、密度、粘度等变化的影响，压力损失小，精度高(约为0．5％)，其工作温度可达-40-+400~℃，工作压力可选30MPa以上。2.4、几种蒸汽流量计及其新发展在许多领域，流速的不稳定性和压力的波动性及机械震动导致了信噪比下降，影响了涡街流量计的...
