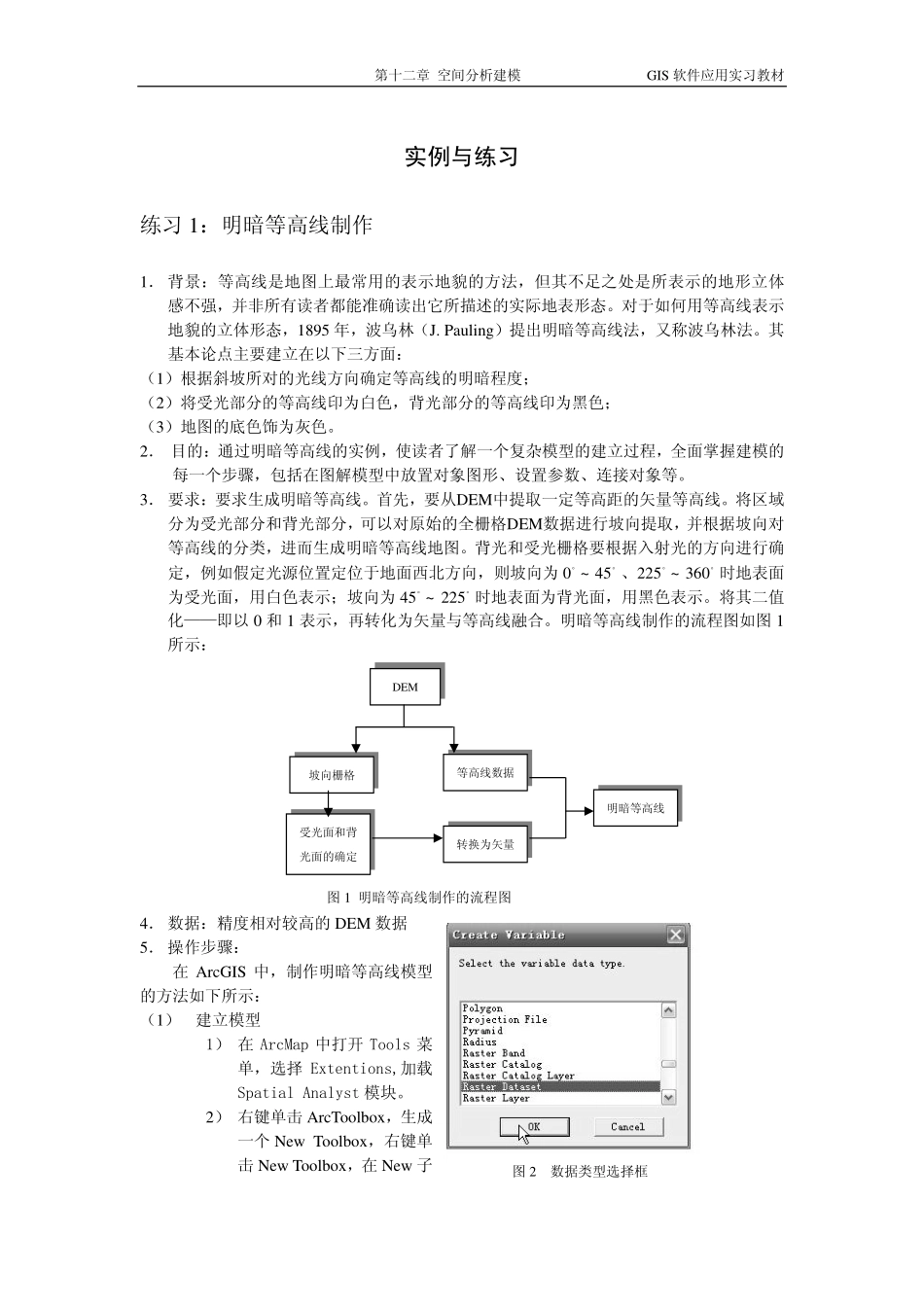

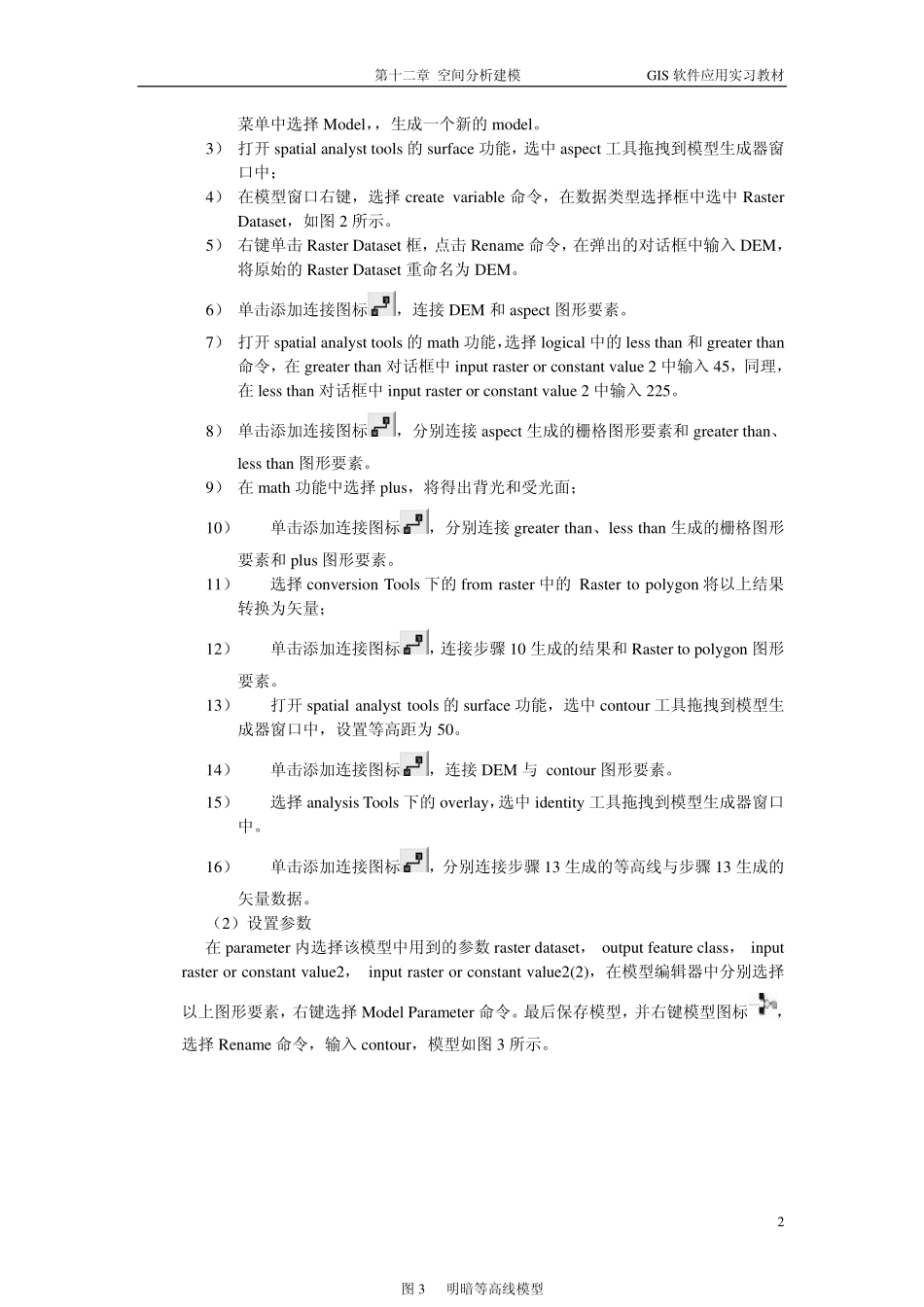

第十二章空间分析建模GIS软件应用实习教材实例与练习练习1：明暗等高线制作1．背景：等高线是地图上最常用的表示地貌的方法，但其不足之处是所表示的地形立体感不强，并非所有读者都能准确读出它所描述的实际地表形态。对于如何用等高线表示地貌的立体形态，1895年，波乌林（J.Pauling）提出明暗等高线法，又称波乌林法。其基本论点主要建立在以下三方面：（1）根据斜坡所对的光线方向确定等高线的明暗程度；（2）将受光部分的等高线印为白色，背光部分的等高线印为黑色；（3）地图的底色饰为灰色。2．目的：通过明暗等高线的实例，使读者了解一个复杂模型的建立过程，全面掌握建模的每一个步骤，包括在图解模型中放置对象图形、设置参数、连接对象等。3．要求：要求生成明暗等高线。首先，要从DEM中提取一定等高距的矢量等高线。将区域分为受光部分和背光部分，可以对原始的全栅格DEM数据进行坡向提取，并根据坡向对等高线的分类，进而生成明暗等高线地图。背光和受光栅格要根据入射光的方向进行确定，例如假定光源位置定位于地面西北方向，则坡向为0。~45。、225。~360。时地表面为受光面，用白色表示；坡向为45。~225。时地表面为背光面，用黑色表示。将其二值化——即以0和1表示，再转化为矢量与等高线融合。明暗等高线制作的流程图如图1所示：图1明暗等高线制作的流程图DEM坡向栅格等高线数据受光面和背光面的确定转换为矢量明暗等高线4．数据：精度相对较高的DEM数据5．操作步骤：在ArcGIS中，制作明暗等高线模型的方法如下所示：（1）建立模型1）在ArcMap中打开Tools菜单，选择Extentions,加载SpatialAnalyst模块。2）右键单击ArcToolbox，生成一个NewToolbox，右键单击NewToolbox，在New子1图2数据类型选择框第十二章空间分析建模GIS软件应用实习教材菜单中选择Model，，生成一个新的model。3）打开spatialanalysttools的surface功能，选中aspect工具拖拽到模型生成器窗口中；4）在模型窗口右键，选择createvariable命令，在数据类型选择框中选中RasterDataset，如图2所示。5）右键单击RasterDataset框，点击Rename命令，在弹出的对话框中输入DEM，将原始的RasterDataset重命名为DEM。6）单击添加连接图标，连接DEM和aspect图形要素。7）打开spatialanalysttools的math功能，选择logical中的lessthan和greaterthan命令，在greaterthan对话框中inputrasterorconstantvalue2中输入45，同理，在lessthan对话框中inputrasterorconstantvalue2中输入225。8）单击添加连接图标，分别连接aspect生成的栅格图形要素和greaterthan、lessthan图形要素。9）在math功能中选择plus，将得出背光和受光面；10）单击添加连接图标，分别连接greaterthan、lessthan生成的栅格图形要素和plus图形要素。11）选择conversionTools下的fromraster中的Rastertopolygon将以上结果转换为矢量；12）单击添加连接图标，连接步骤10生成的结果和Rastertopolygon图形要素。13）打开spatialanalysttools的surface功能，选中contour工具拖拽到模型生成器窗口中，设置等高距为50。14）单击添加连接图标，连接DEM与contour图形要素。15）选择analysisTools下的overlay，选中identity工具拖拽到模型生成器窗口中。16）单击添加连接图标，分别连接步骤13生成的等高线与步骤13生成的矢量数据。（2）设置参数在parameter内选择该模型中用到的参数rasterdataset，outputfeatureclass，inputrasterorconstantvalue2，inputrasterorconstantvalue2(2)，在模型编辑器中分别选择以上图形要素，右键选择ModelParameter命令。最后保存模型，并右键模型图标，选择Rename命令，输入contour，模型如图3所示。2图3明暗等高线模型第十二章空间分析建模GIS软件应用实习教材（3）颜色配置运行模型后，打开生成的结果。因为没有可自动调整线条颜色的工具可加载模型，因此处理出的等高线必须经过手动将受光部分的等高线印为白色，背光部分的等高线为黑色才可，此处理在ArcMap下完成。并在ArcMap的view菜单下选择dataprosperities，修改frame下的background，选择Grey40%，如图4所示。明暗等高线结果如图5所示。Outputraster(4)Aspec...
