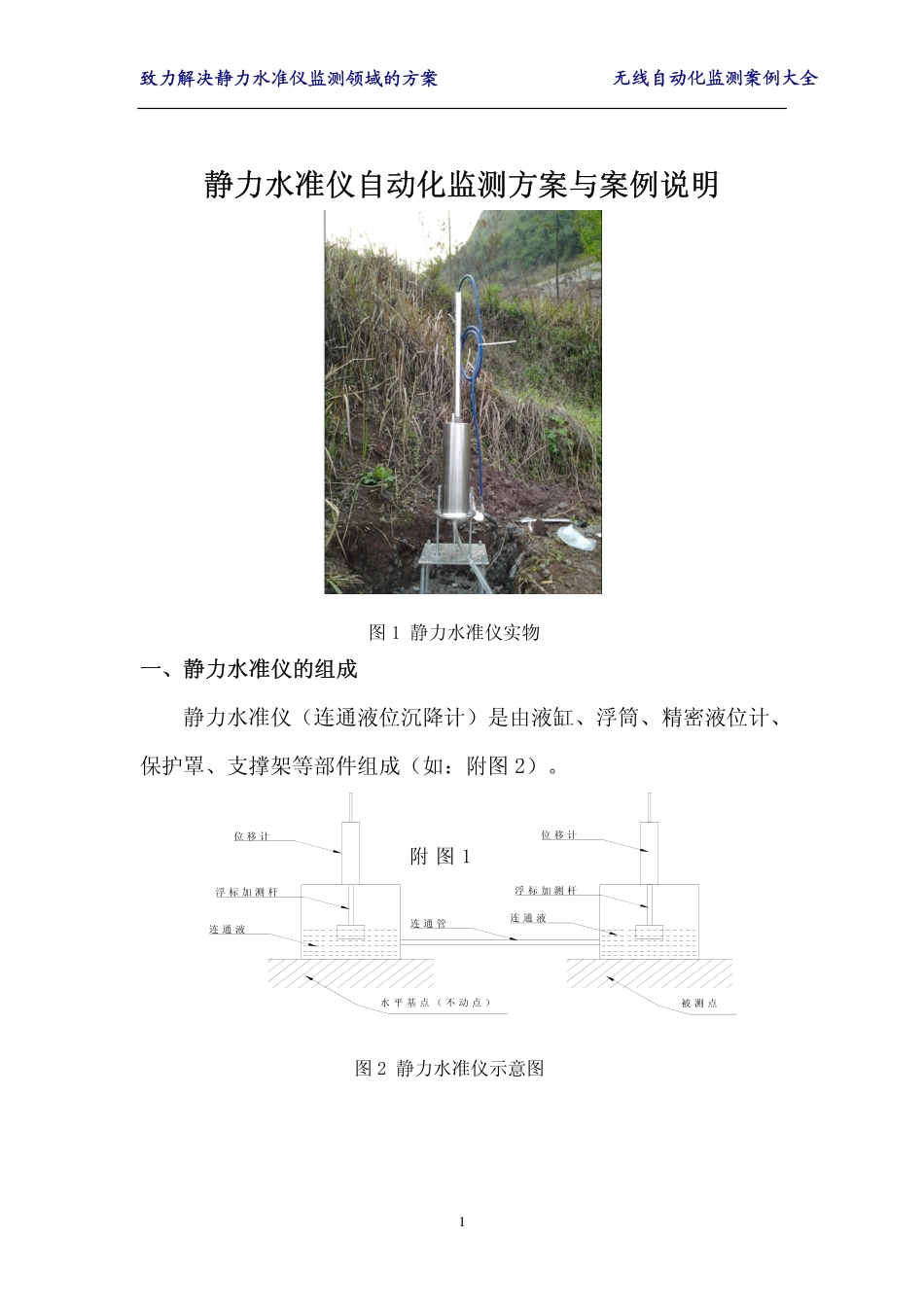

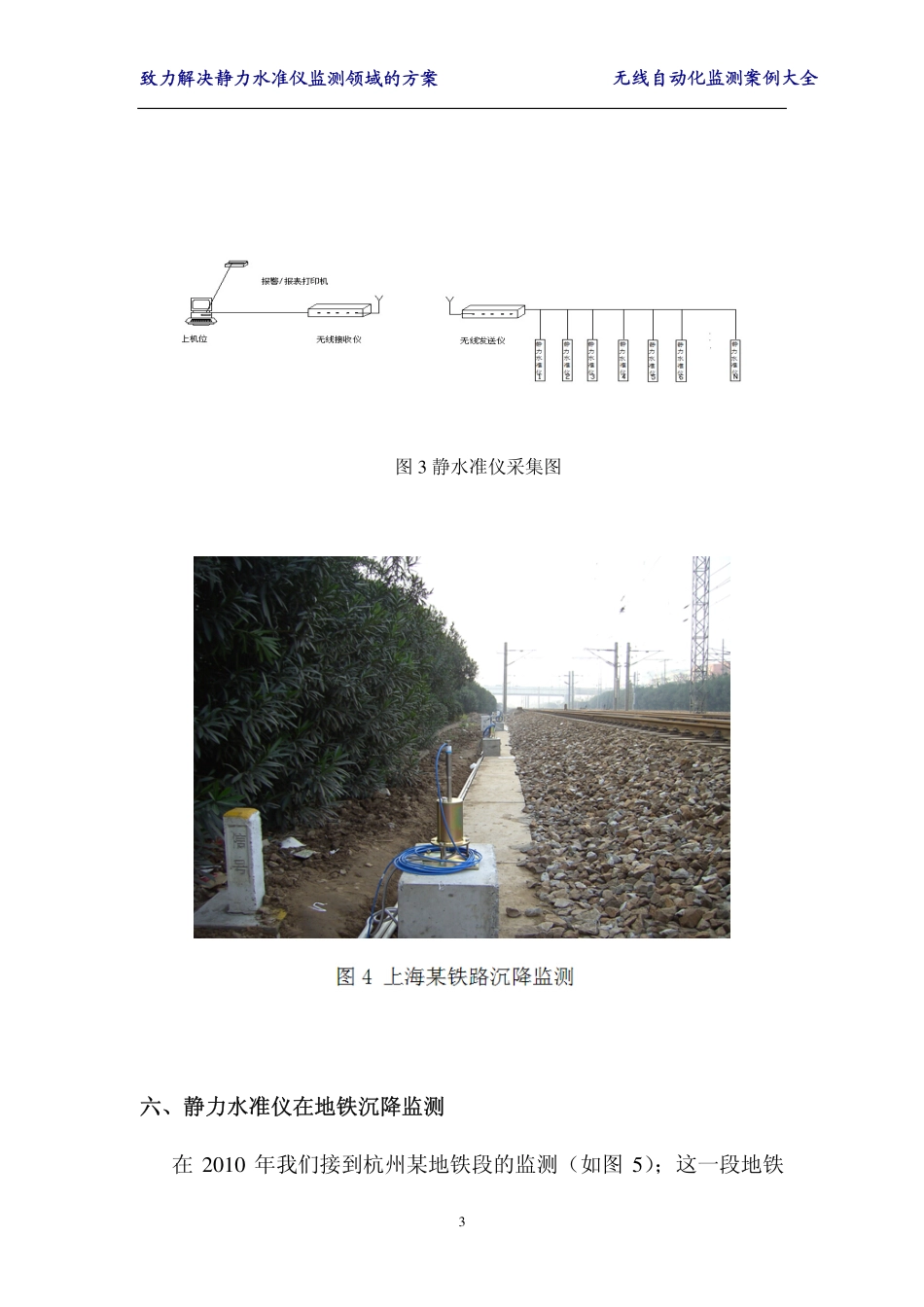

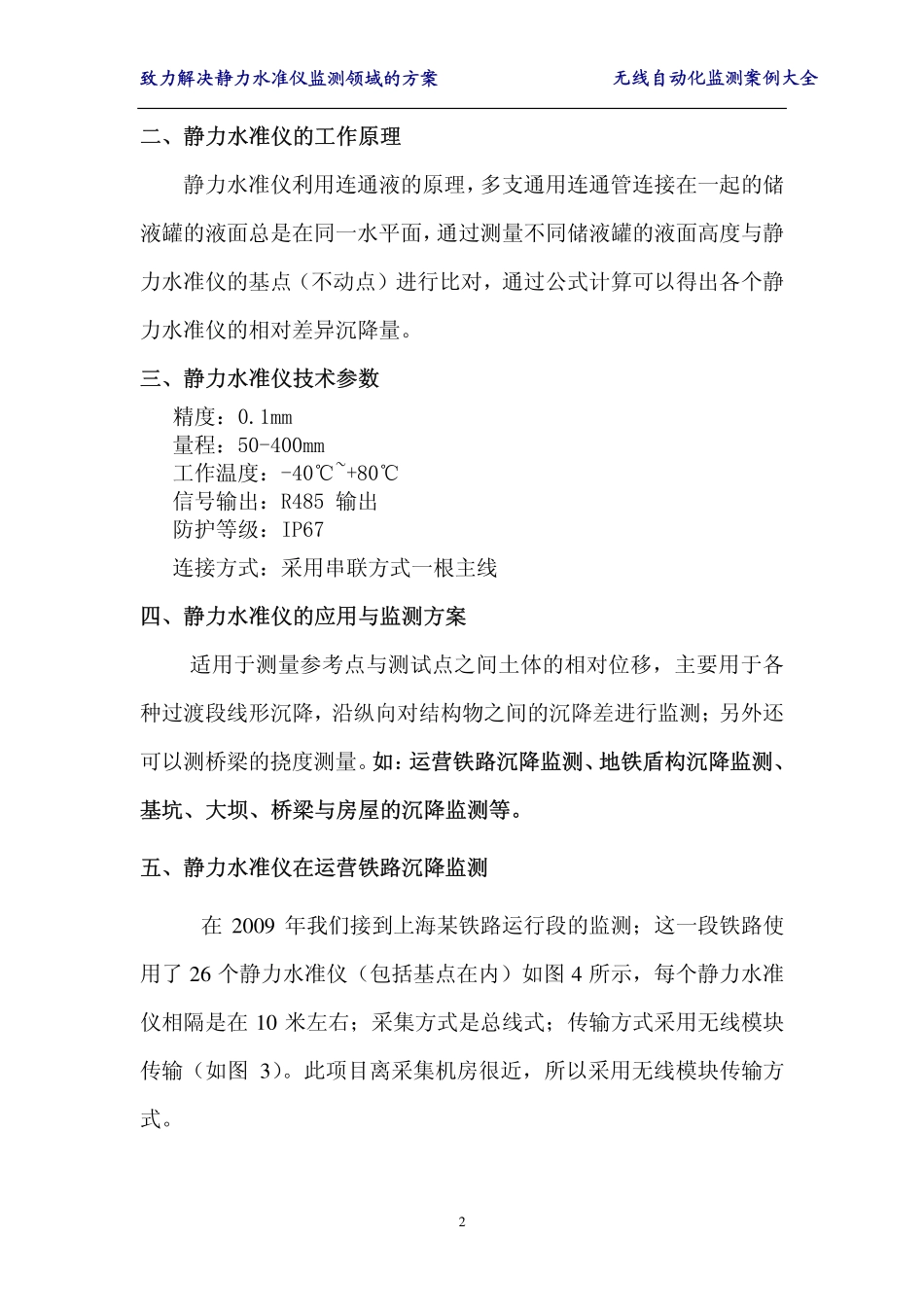

致力解决静力水准仪监测领域的方案无线自动化监测案例大全静力水准仪自动化监测方案与案例说明图1静力水准仪实物一、静力水准仪的组成静力水准仪（连通液位沉降计）是由液缸、浮筒、精密液位计、保护罩、支撑架等部件组成（如：附图2）。位移计浮标加测杆连通液位移计浮标加测杆连通液连通管水平基点（不动点）被测点附图1图2静力水准仪示意图1致力解决静力水准仪监测领域的方案无线自动化监测案例大全二、静力水准仪的工作原理静力水准仪利用连通液的原理，多支通用连通管连接在一起的储液罐的液面总是在同一水平面，通过测量不同储液罐的液面高度与静力水准仪的基点（不动点）进行比对，通过公式计算可以得出各个静力水准仪的相对差异沉降量。三、静力水准仪技术参数精度：0.1mm量程：50-400mm工作温度：-40℃~+80℃信号输出：R485输出防护等级：IP67连接方式：采用串联方式一根主线四、静力水准仪的应用与监测方案适用于测量参考点与测试点之间土体的相对位移，主要用于各种过渡段线形沉降，沿纵向对结构物之间的沉降差进行监测；另外还可以测桥梁的挠度测量。如：运营铁路沉降监测、地铁盾构沉降监测、基坑、大坝、桥梁与房屋的沉降监测等。五、静力水准仪在运营铁路沉降监测在2009年我们接到上海某铁路运行段的监测；这一段铁路使用了26个静力水准仪（包括基点在内）如图4所示，每个静力水准仪相隔是在10米左右；采集方式是总线式；传输方式采用无线模块传输（如图3）。此项目离采集机房很近，所以采用无线模块传输方式。2致力解决静力水准仪监测领域的方案无线自动化监测案例大全图3静水准仪采集图六、静力水准仪在地铁沉降监测在2010年我们接到杭州某地铁段的监测（如图5）；这一段地铁3致力解决静力水准仪监测领域的方案无线自动化监测案例大全总长500米，使用了60个静力水准仪（包括3基点在内），采用了三套GPRS采集系统；一套软件，软件有数据保存、生成曲线、报警、打印等功能。七、静力水准仪在桥梁沉降监测2013年我们在贵阳接到一个桥梁沉降监测（如图6所示），这座桥墩下面是高铁经过的地方。这个高速公路的墩底部与下面高铁下面开挖的垂直距离是14米左右。为了防止开挖的时候这座桥坍塌，造成不必要的损失，选用了静力水准仪GPRS自动化监测。4致力解决静力水准仪监测领域的方案无线自动化监测案例大全八、静力水准仪在隧道上面的监测2011在福建接到了一个某高铁隧道口上面监测项目（如图8所示）；图8是装了防护罩的图。在离开挖口上面30米左右的地方进行静力水准无线自动化仪监测。5致力解决静力水准仪监测领域的方案无线自动化监测案例大全九、静力水准仪在基坑的监测2012在甘肃某基坑监测的项目（如图9）；这个一级基坑；此基坑采用静力水准仪和测斜仪相结合的方式来测量；分别监测它的垂直位移和水平位移。由于此基坑比较大，使用了两套无线自动化采集系统来进行监测。十、静力水准仪房屋的沉降监测2012年在甘肃做了一个房屋的沉降监测项目（如图10），此项目是一栋比较老式住宅楼，由于地铁规划从这栋房子下面的一侧经过。要监测地铁开挖时房屋的沉降情况，开挖后房屋的沉降状况；所以我们对这栋楼做了静力水准仪无线自动化监测。6致力解决静力水准仪监测领域的方案无线自动化监测案例大全备注：以上的案例都是从公司诸多的工程中挑选出来的典型成功案例，这些案例都具有代表性和可借鉴性；但每个案例我没有把详细的方案写的很全面很具体，是因为每个方案都能写好几十页纸；如果您有这方面的工程问题；我很乐意与您沟通和交流。欢迎您来电指导：18692241768刘经理7
